孙丽萍
（山东交通职业学院，山东 潍坊 261206）
摘要：该设计是一种可调式秸秆还田机，包括框架拾取装置、粉碎室和翻土室，框架内底端左右两侧均设置有装有液压缸的两固定座，液压缸下端设置在框架下侧，液压缸下端通过液压杆练级滚轮；且拾取装置内设置有多个拾取抓手，拾取抓手透过转轴与拾取装置转动连接。拾取装置工作通过拾取抓手将秸秆拾取，并传送到粉碎室内，通过粉碎装置的的作用将秸秆粉碎，有利于秸秆的粉碎，便于加快秸秆的腐烂还田，粉碎后的秸秆通过连接通道进入翻土室内，驱动箱带动翻土装置对田地进行翻土，同时将秸粉碎的秸秆进行掩埋，有利于秸秆的还田，便于设备的使用。
【关键词】可调式秸秆还田机；拾取抓手； 液压缸
一、研究背景
秸秆还田是把不宜直接作饲料的秸秆（玉米秸秆、高粱秸秆等）直接或堆积腐熟后施入土壤中的一种方法。可改良土壤性质、加速生土熟化、提高土壤肥力。直接耕翻秸秆时，应施加一些氮素肥料，以促进秸秆在土中腐熟，避免分解细菌与作物对氮的竞争。秸秆还田是当今世界上普遍重视的一项培肥地力的增产措施，在杜绝了秸秆焚烧所造成的大气污染的同时还有增肥增产作用。
目前，现有的技术中，秸秆还田多是通过机械设备进行还田，秸秆还田机在使用时，没有粉碎结构，不利于秸秆的粉碎，秸秆腐烂还田效率较低，不利于设备的使用；还田机不能调整翻土的深浅，不利于翻土的操作，影响设备的使用，不利于还田作业。因此，该该产品针对以上问题，在原有秸秆还田机基础上进行设计改造研究。
二、设计方案
该设计可以解决普通秸秆还田机在使用时，没有粉碎结构，不利于秸秆的粉碎，秸秆腐烂还田效率较低等问题。为实现上述目的，该设计的技术方案为：
1.该设计为可调式秸秆还田机，包括框架拾取装置、粉碎室和翻土室，框架内底端左右两侧均设置有两固定座所述固定座内安装有液压缸，液压缸下端设置在框架下侧，液压缸下端通过液压杆练级滚轮；
2.拾可调式秸秆还田机的拾取装置设置在框架下端左部，且拾取装置内设置有多个拾取抓手，拾取抓手透过转轴与拾取装置转动连接，拾取装置上端与粉碎室连通，粉碎室内左右两部均设置有粉碎装置，粉碎室右端下部设置有连接通道，连接通道右端与翻土室连通，翻土室内设置翻土装置，翻土室下端设置有通孔。
3.使用时，拾取装置工作通过拾取抓手将秸秆拾取，并传送到粉碎室内，通过粉碎装置的的作用将秸秆粉碎，粉碎后的秸秆通过连接通道进入翻土室内，动翻土装置对田地进行翻土，同时将秸粉碎的秸秆进行掩埋，有利于秸秆的还田，便于设备的使用，通过液压缸的伸缩带动固定座和框架的升降，从而控制翻土装置的升降，有利于控制翻土的深度，便于翻土的使用，有利于秸秆还田的使用。
三、工作原理
该可调式秸秆还田机，包括框架拾取装置、粉碎室和翻土室，框架内底端左右两侧均设置有两固定座所述固定座内安装有液压缸，液压缸下端设置在框架下侧，液压缸下端通过液压杆练级滚轮；拾取装置设置在框架下端左部，且拾取装置内设置有多个拾取抓手，拾取抓手透过转轴与拾取装置转动连接，拾取装置上端与粉碎室连通，粉碎室内左右两部均设置有粉碎装置，粉碎室右端下部设置有连接通道，连接通道右端与翻土室连通，翻土室内设置翻土装置，翻土室下端设置有通孔。
可调式秸秆还田机使用时，通过安装架15将还田机安装在机械设备上，有利于设备的运转，驱动轴17连接机械设备的驱动器上，驱动轴17带动驱动装置16工作，驱动装置16通过联动轴18带动驱动箱19工作驱动箱19带动粉碎刀具13和翻土转动，工作时，拾取装置5工作通过拾取抓手6将秸秆拾取，并传送到粉碎室内，通过粉碎装置8的的作用将秸秆粉碎，粉碎后的秸秆通过连接通道14进入翻土室12内，驱动箱19带动翻土装置13对田地进行翻土，同时将秸粉碎的秸秆进行掩埋，有利于秸秆的还田，便于设备的使用；使用时，通过液压缸2的伸缩带动固定座3和框架1的升降，从而控制翻土装置的升降，有利于控制翻土的深度，便于翻土的使用，有利于秸秆还田的使用。

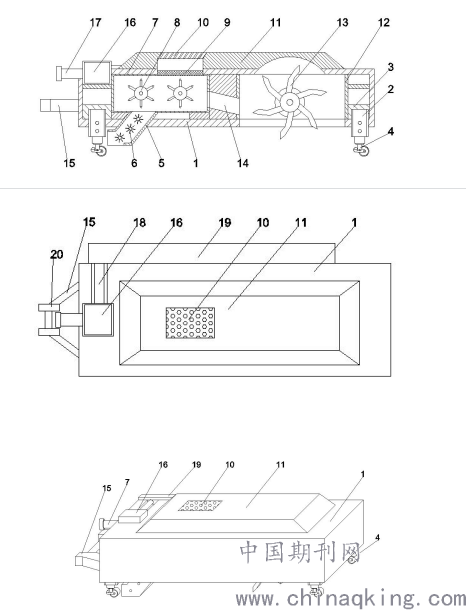

.png)
四、创新点
与普通秸秆还田机相比，框架左端部上侧设置驱动装置，驱动装置左端连接驱动轴，驱动装置后端连接有联动轴；所述联动轴后端连接驱动箱，驱动箱与框架固定连接。驱动箱与粉碎室和翻土室对应设置。使用时，驱动轴连接机械设备的驱动器上，驱动轴带动驱动装置工作，驱动装置通过联动轴带动驱动箱工作驱动箱带动粉碎刀具和翻土转动，在框架上端中部设置有盖板，粉碎室上端部右侧设置有隔离网，所述隔离网上端设置有透气口；所述透气口设置在盖板上，盖板右部与翻土室对应设置有凹槽，翻土装置设置在凹槽内。使用时，粉碎室通过隔离网上端的透气口进行散热通风，便于秸秆的粉碎，有利于秸秆的输送通气，有利于设备的使用。本设计的创新点是：
1. 可调式秸秆还田机使用时，拾取装置工作通过拾取抓手将秸秆拾取，并传送到粉碎室内，通过粉碎装置的的作用将秸秆粉碎，有利于秸秆的粉碎，便于加快秸秆的腐烂还田。
2. 可调式秸秆还田机使用时，粉碎后的秸秆通过连接通道进入翻土室内，驱动箱带动翻土装置对田地进行翻土，同时将秸粉碎的秸秆进行掩埋，有利于秸秆的还田，便于设备的使用。
3. 可调式秸秆还田机使用时，通过液压缸的伸缩带动固定座和框架的升降，从而控制翻土装置的升降，有利于控制翻土的深度，便于翻土的使用，有利于秸秆还田的使用。
参考文献
[1]吴宗泽，罗圣国.机械设计课程设计手册[M].北京：高等教育 出版社2010.5.
[2]刘鸿文.材料力学.北京：高等教育出版社2017.7
[3]孙恒，陈作模.机械原理[M].北京：高等教育出版社2006.5
[4]王玉顺.农业机械专业课程设计指导书[BD].
[5]王金武.互换性与测量技术[M].中国农业出版社2017.12
[6]宋金虎.机械制图.北京交通大学出版社2015.9
[7]郁志纯.机械基础.北京：高等教育出版社2019.11
[8]滕文建.机械设计基础.北京：北京大学出版社2019.8
作者简介：孙丽萍1980-），女，山东潍坊人，讲师，硕士，主要研究方向：机械工程.
