BIM技术在墙体施工交底中的应用

发表时间：2021/5/17 来源：《基层建设》2021年第2期作者：乔学良汪明霞银良熏

[导读] 摘要：建筑行业在传统2D工作模式下，施工中往往是凭经验、拍脑门等方式来决定的，经常发生施工返工，物料浪费，进度拖沓等现象。

        中建二局第三建筑工程有限公司北京市 100070
        摘要：建筑行业在传统2D工作模式下，施工中往往是凭经验、拍脑门等方式来决定的，经常发生施工返工，物料浪费，进度拖沓等现象。随着BIM技术的不断推广，现在可以通过BIM技术对3D模型进行维度的拓展，通过BIM技术优化施工方案，可以大大减少建筑工程质量问题、安全问题，减少返工和整改。
        关键词：BIM；3D模型；施工方案；工程质量
        1.引言
        传统的建造平面式的设计，无法完成对建筑工程的受力分析、材料用量计算、抗震分析等[1]。利用BIM技术，可仿真模拟建筑物的真实信 [2]，以三维形态展示在电脑画面上，通过此方法优化施工方案，可以大大减少建筑质量安全问题。
        2．导墙砖胎膜三维交底模型

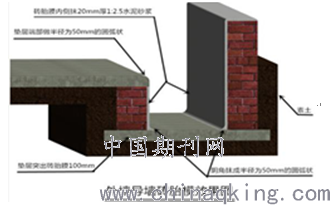

        防水保护墙（砖胎膜）砌筑高度至基础顶标高处，砖墙外侧与护坡土壁间空隙按照设计要求的材料回填夯实，压实系数执行建筑或结构设计总说明相应内容，内侧抹20厚水泥砂浆，阴角和阳角抹成半径为50mm的圆弧状。
        3．外墙导墙三维交底模型

        外墙混凝土随底板一同浇筑的高度一般为基础底板上表面300mm高，在基础底板面向上300mm外墙体处留设水平施工缝，预埋止水钢板、止水钢板开口方向朝向迎水面，即朝向肥槽方向，止水钢板依靠止水螺杆托住固定。通过BIM三维模型将底板卷材防水铺设、导墙模板架体搭设等工艺一目了然。
        4．外墙模板支设三维交底模型

        墙体模板采用覆膜木胶合板；竖肋采用木方，横肋采用双钢管用对拉螺杆锁紧（地下室外墙、人防区域墙体穿墙螺栓中间设方形止水钢环，内墙不设置止水钢环）。侧模板上下设压角龙骨。墙体侧模先预拼装成大模板，然后再安装。
        5．内墙墙模板支设三维交底模型

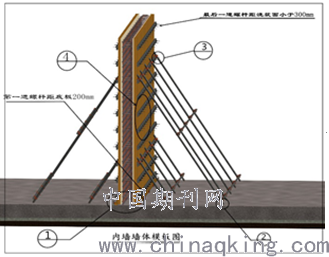

        内墙模板支设除了不需要用止水螺杆，改用对拉螺栓，提前预埋PVC20套管外，其他做法与外墙模板支设基本相同。
        6.总结
        采用BIM技术，利用BIM的可视性，完整的反应了建筑项目BIM模型所集成的所有信息，这就增加了技术交底的信息量，尽可能的使得各种专业技术变得简单，降低了信息传递的难度，特别是针对施工过程中的重难点部分，多视角传递技术信息，简化施工过程，提高施工质量。
