摘要;为进一步提高王家沟作业区油库日常安防管理工作，开展了应用红外热成像实现全时点“透视化”监控课题攻关，并通过在安装在油罐、火车栈桥出入口、阀组和泵区的四台热像仪进行工作状态进行记录和分析，显示工况良好，有效保障了油库的安全生产运行。
关键词：油库；生产区监控；有效措施
前言
王家沟作业区坐落于乌鲁木齐西北25km，为国家一级油库，总库容162.45万方。其中，成品油库容93.45万方，主要负责接收、存储从北疆3个炼厂通过5条管线输送来的8种成品油，通过乌兰成品油管道和铁路装车实现出库功能；原油库容69万方，主要负责接收、存储3条管线输送的北疆原油和哈国原油，经王化线、王化复线以及乌鄯支干线向乌石化、鄯善原油储备库输送原油，是北疆油品输送环网的重要节点。鉴于油库的特殊性以及新疆目前的形势，库区监控设备运行动态、消防监控系统及周界安防系统的监控对王家沟作业区日常安防管理工作尤为重要。
1存在问题
作业区有可见光监控系统一套，单体摄像机133台，存在的主要是问题：夜晚监控分辨率下降；大雾或弱光的条件监控不理想；视频监控镜头结霜；故障率逐渐升高。
2主要原因
通过建立故障分析树，找出了影响视频监控效果差、故障率高的因素并通过要因分析，我们确定视频监控效果差、故障率高的主要因素是：
（1）无有效的防结霜辅助设施。
（2）监控设备选型有局限性。
（3）室外条件易使密封失效导致进水、元器件老化、线路损坏。
（4）大雾天及夜晚能见度低。
3制定对策及实施
.png)

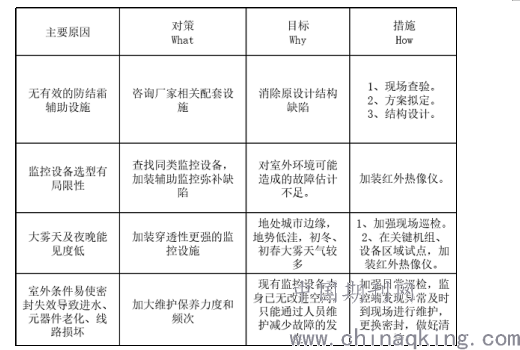

表1 实施目标与对策表
在分析了各要因并制订实施目标与对策之后（表1），进入对策实施阶段： 一方面加强日常巡检，利用人现场勘查弥补监控设备观测能力有限的缺点；另一方面，经过调查决定在库区四个关键点加装红外热像仪，实现对关键设备、罐、泵机组实现全时段透视化运行监控。
3.1针对现有可见光监控摄像仪故障
（1）加强巡检，加密巡检频次，监控人员发现异常情况及时报修处理。
（2）经常性对监控设备进行维护保养，定期清洁，更换老化密封，润滑转动部位。
3.2针对可见光监控摄像仪不足，推广应用红外热成像仪辅助监控
最终确定位置：在成品油1#罐区、火车栈桥出入口、阀组和泵区安装四台红外热成像仪（图1）。
.png)

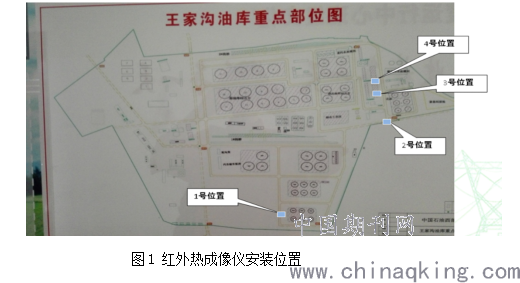

图1 红外热成像仪安装位置
4效果检查情况
检查方式将安装在油罐、火车栈桥出入口、阀组和泵区的四台热像仪工作状态进行记录和分析，工况良好。
4.1储罐监测
（1）可清晰地观测到油罐液位；
（2）可监测消防水管是否冻结；
（3）对整个油罐的防火有重要意义；
（4）对应急抢险有辅助作用；
(5) 夏季高温天气下，对储罐油温以及罐壁进行观测，做好高温的防范。
4.2罐车监测
（1）在火车进入时，可清晰观测到火车上是否藏人。
（2）在火车装油出去时，可观测到油罐液位。
（3）根据图像可分析出是否有缺陷、泄漏现象。
（4）可检测车体温度异常点，判断火车是否能安全出站。
4.3阀组监测
（1）可清晰观测到阀组连接处图像，监测是否有异常
（2）根据图像可监测油品是否有泄露现象
（3）冬天环境温度较低，可监测到阀组重要部位冻凝情况。
4.4泵监测
可直接监测到泵体发动机驱动端和非驱动端的温度，实时监测设备是否正常工作，是否有老化等异常现象发生。
5目标完成情况及效益
5.1目标完成情况
对策实施阶段，通过对现有可见光摄像仪进行全面维修保养，制订巡检及维保计划，将监控覆盖面维持在98.5%以上；加装的四台红外热成像仪对库区重点部位全时段透视化监控率达到30%，总体效果达到预期目标。
5.2经济效益
2016年3月-2016年9月，由于摄像机故障及监控画面不清楚的问题，联系美特视讯维修18次，更换摄像机探头3台，查看接线问题12次，单台摄像机探头费用1-2万元，由于周界安防系统在项目维护期内，暂时未涉及维修费用、材料费用。2016年11月-2017年3月同期，库区新增的四台红外热像仪运行情况良好，无构成维修费用。
另外，红外热像仪可夜视，受烟、雾等环境影响较小，能直接显示设备温度，准确显示油罐液位、温度，可以确定电伴热是否投用、设备是否老化，设备连接处是否有漏油、冻凝现象，从安防方面考虑，可以清晰查看到是否有人闯入，为油库安全生产提供保障。
6巩固措施及下步计划
6.1巩固措施
（1）规范视频监控设备使用、巡检、维护保养流程。
（2）合理配置红外热成像仪，与可见光监控仪配合使用，以达到对油库全方位，全时段监控无死角。
（3）规范现场管理，严格落实监控设备安装验收管理制度。
（4）继续开展QC小组活动，把PDCA循环贯穿到整个储运设备运行过程中，并形成制度，继续加强安全意识教育。
（5）加强岗位巡检，努力提高员工素质，积极推进岗位创新活动。
（6）为进一步提高设备本质安全，我们将本次QC活动的成功经验加以整理归纳，作为以后有关技术规程编制的依据。
6.2下步计划
推广社会科技成果在油库安全生产中的应用，以“人防、物防、犬防”合一的理念，采用既有技术成果服务安防，为今后解决此类问题提供了新的方法和手段。虽然达到了预期目的，但并没有彻底解决现场监控设备故障的问题，同时，作为红外热成像仪应用推广，目前只是在试点部位进行，没有进行库区范围内的全面推广，红外智能分析平台各项功能也没有得以充分利用，下一步计划从一下方面进行完善：
（1）在油库罐区、火车栈桥、阀组及泵棚进行系统布防，即对一个罐区布防5-8个点，系统监控一个罐区，将监控点延伸至油罐阀组、油罐消防系统等。
（2）火车栈桥系统布防，监控范围包括在装油作业时对鹤管、油罐等的运行监控。
（3）增加对加热炉设备的在线实时监控。
（4）增加对库区高、低压配电系统电力设备监控。
