杨敏
中铁上海工程局集团建筑工程有限公司
摘 要：铝合金模板做为混凝土浇筑中的重要施工材料，它具有周转次数多、回收价值高、功效高、混凝土外观质量高、节能环保、内墙免抹灰等优点，较之传统的钢模板、木模板、竹模板、塑料模板有很大的优越性。施工过程中通过对施工流程及工艺的控制，可提高施工质量，既能达到降低成本又能达到加快施工进度的目的，进而有效体现铝合金模板在房建工程中的经济性。
关键词：铝合金模板；应用；经济性比选；
1.工程概况
海棠园四期项目，项目位于瑞丰道以南，南龙道以北，永兴路以东，长青路以西。项目总建筑面积约85849.11平方米，有1#2#6#11#四栋住宅楼及底商、地下车库构成。本工程结构形式：地下车库框架结构、住宅楼为剪力墙结构，抗震设防烈度为8度，设计使用年限50年。其中1#2#楼为二类建筑，耐火等级地上二级地下一级，屋面防水等级一级，地下防水等级一级。6#11#楼为一类建筑，耐火等级地上一级地下一级，屋面防水等级一级，地下防水等级一级。
回迁一区项目，项目位于回迁三区以北，辛庄道以南，银河学校东，长青路以西。项目总建筑面积约190677.85平方米，有9栋住宅楼及3栋商业、两座幼儿园建筑、1座地下车库构成。本工程结构形式：地下车库、幼儿园及商业框架结构、住宅楼为剪力墙结构，抗震设防烈度为8度，设计使用年限50年。住宅楼为一类建筑，耐火等级地上一级地下一级，屋面防水等级一级，地下防水等级一级。幼儿园及商业耐火等级二级，屋面防水等级二级。
平偶数层结构层高即可，铝合金模板底部设置可调支撑，现场进行调节处理。
2.铝合金模板优化方案
本方案以银河新区B3-02地块6#楼为例，根据6#建筑图、结构图以及施工进度计划结合铝膜应用，常规做法进行方案优化。具体优化在以下几个方面。

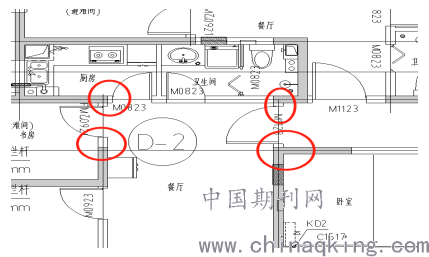

2.1 ≤300mm的门垛进行优化
图 2.1 ≤300mm门垛
施工图纸中每种户型内有较多的砌体门垛，如按照施工图施工不仅影响施工进度而且也具有一定的施工难度。可按照将≤300mm的砌体部分的改为同剪力墙标号相同的素混凝土。不仅可以减少抹灰量，且可以加快二次结构施工进度。

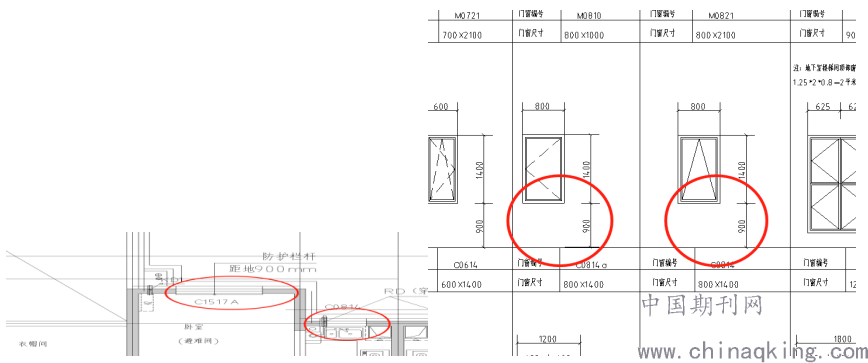

2.2 外墙窗下口墙体进行优化
图2.2 外墙窗下口墙体
施工图纸中外墙窗下口砌体施工完成后还需进行窗台板施工，工艺比较繁琐，施工进度较慢，且容易导致渗水，可进行铝模优化。不仅可减少抹灰量，还能避免渗水风险。

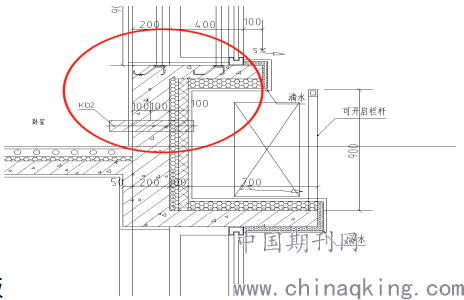

2.3 飘窗上盖板
图2.3飘窗上盖板
飘窗上盖板进行铝模深化后可以有效的减少抹灰面积，改善混凝土外观质量。

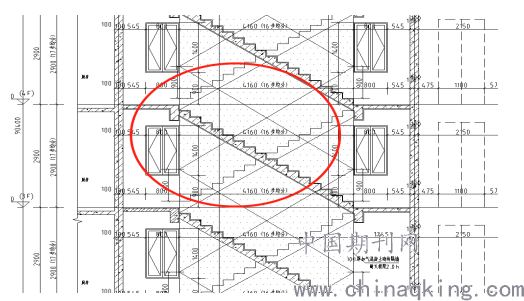

2.4 楼梯踏步上盖板优化
图2.4楼梯踏步上盖板
楼梯踏步上盖板进行铝模深化后可以有效的减少踏步抹灰面积，改善混凝土外观质量。

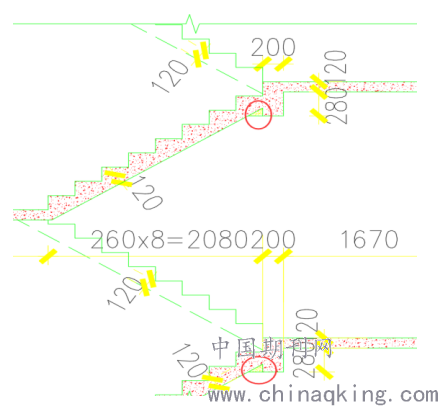

2.5楼梯踏步与梯梁部位尖角做平优化处理
.png)
楼梯踏步与梯梁部位尖角做平
楼梯踏步与梯梁部位尖角做平，加快施工进度，改善混凝土成型质量，减少抹灰及模板面积。

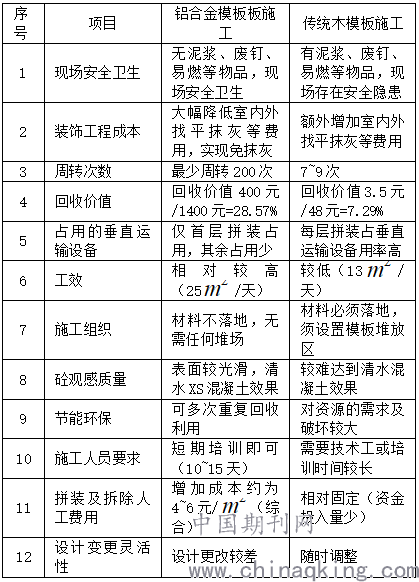

3.铝合金模板施工优缺点对比
.png)
4.经济性分析比选
根据铝合金模板优化方案与传统钢管脚手架木模经济对比，从工程量、单价综合效益分析对比，分析如下：
4.1工程量对比
针对本工程，采用铝合金模板可对外墙窗下口，内墙≤300的门垛，飘窗上盖板，楼梯踏步上盖板等部位优化。根据铝合金模板的特性及优势，可达到免抹灰效果。而采用铝合金模板，则可以节省掉传统木模板施工中钢管脚手架支撑以及抹灰工程成本投入。标准层以上楼层使用，共计18层，单层传统模板投入面积约为2321.5㎡，铝合金模板投入约为2421.5㎡，单层免抹灰面积可节省70%，约为787㎡，BM连锁砌体变为混凝土墙体3.4m3。

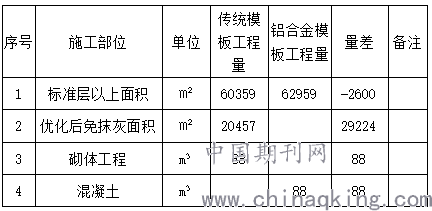

铝合金模板与传统模板工程量对比
.png)
4.2 单价及费用对比分析
传统模板含材料费及人工费66元/㎡，铝合金模板材料租赁及人工为65元/㎡，价差1元/㎡。整体费用比较，铝合金模板成本增加10.86万元。但采用铝合金模板，会减少70%抹灰面积，同时BM砌块墙体调整为混凝土墙体，所以综合连锁成本，铝合金模板较传统木模板节省17.29万元。

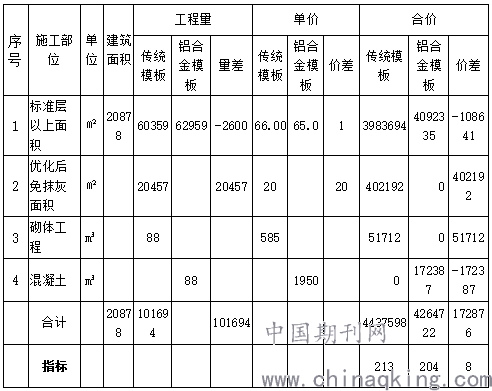

铝合金模板与传统模板费用对比
.png)
备注：1.墙砌体墙面优化成混凝土墙面后，外墙保温按LS一体化做法考虑。
2.采用铝合金模板后内墙按可实现70%免抹灰面积考虑。
5.结论
铝合金模板有较优的力学性能、施工安装简便、不产生建筑垃圾、周转率高、可回收利用价值高；质量较轻、可人工搬运和装拆，无需大型重型机械设备协助，可用于整体浇筑，也可用于二次浇筑，使用范围广；脱模效果好，与混凝土接触面光洁平整；耐酸、耐腐蚀，适用于复杂的施工环境。
在综合考虑工程工期，经济效益等因素的前提下，最大限度的提高模板和模板支撑系统的周转率及劳动力设备等资源的利用效率，尤其是为了提高本工程混凝土结构的实测实量合格率，混凝土观感质量，安全、文明施工环境等。本工程18层高层建筑物（4#、6#、7#、8#、9#、10#、11#）采用铝合金模板体系将结构墙柱、梁板、线条等结构一次成型，将最大限度的保证房屋的整体质量，且大大减少二次结构施工的程序。
铝合金模板的运输不依靠传统的卸料平台+塔吊的体系，因其模板自身重量及支撑体系重量都较轻，故只需在楼板上开洞，用手传递即可，降低了塔吊及汽车吊使用需求。综合以上比较，采取铝合金模板施工，对工期进度、质量安全、文明施工等与传统木模板施工都具有较大优势。
