马雪松
同济大学建筑设计研究院（集团）有限公司 200092
摘 要：项目以合肥市发展新定位为指引，围绕提升城市综合承载能力和公共服务水平，以传承与弘扬中华优秀传统文化为主线，促进国际文化交流融合、推动社会大众文化传播互动为重点，为此建设此美术馆，其为集艺术展示交流、文化创意、文化休闲为一体，高雅文化与大众文化竞相辉映、深度融合的开放型、大众化、国际化、现代化的文化场馆。本文以合肥美术馆建设项目为例，从展厅设计、藏品库房设计及消防设计要点作为切入点，提出一些关于美术馆建筑设计的思考。
关键词：展厅设计；藏品库房设计；消防设计要点
项目概况：
本项目位于合肥市政务区内，规划总用地面积14221.71㎡，总建筑面积36000㎡(其中地上16000平米，地下20000平米)；属于大型美术馆；多层民用建筑；建筑高度为23.90米（地上四层，地下二层）；设计使用年限50年；主要结构类型：框架剪力墙结构；建筑耐火等级：地上一级，地下一级；屋面防水等级：Ⅰ级；地下室防水等级：一级；绿色建筑等级：二星；人防工程：战时为附建式甲类防空地下室，抗力级别为常6级，核6级；防化等级：二等人员掩蔽所丙级；人防总建筑面积： 1163平方米。
美术馆满足展览、陈列、培训、典藏、公共教育、公共服务、艺术研究、文化交流等功能。具体功能区域如下：
1、地下二层：主要功能包括机动车库、人防区域和各设备用房；
2、地下一层：主要功能包括藏品房、藏品技术用房、接收区、装卸区、下沉庭院、临时展厅、多功能报告厅、餐厅厨房、设备机房、非机动车库等；
3、地上一层：主要功能包括安检厅、入口大厅、开幕大厅、问询寄存区、安保监控室、大展厅、小展厅、艺术品商店、咖啡厅、贵宾接待室（国际交流中心）、设备辅助用房等；
4、地上二层：主要功能包括大展厅1个、小展厅1个、陈列厅（恒温恒湿）1个、公共交流空间、设备辅助用房等。
5、地上三层：主要功能包括大展厅1个、小展厅2个、陈列厅（恒温恒湿）1个、公共交流空间、设备辅助用房等；
6、地上四层：主要功能包括数字中心、培训教室、图书阅览室、行政办公用房、会议室、创作室、设备辅助用房等；
7、屋顶层：主要功能包括屋顶活动场地、屋顶绿化、楼梯间、设备用房、管井等；
（一） 展厅设计
合肥美术馆现有展厅10个，其中层高6米的展厅3个，层高12米的展厅4个，恒温恒湿展厅2个，临时展厅1个。设计展陈展线长度约1500多米。下文仅以该项目中一个最大展厅及一个恒温恒湿展厅为例。
1、展厅布置图及展线统计

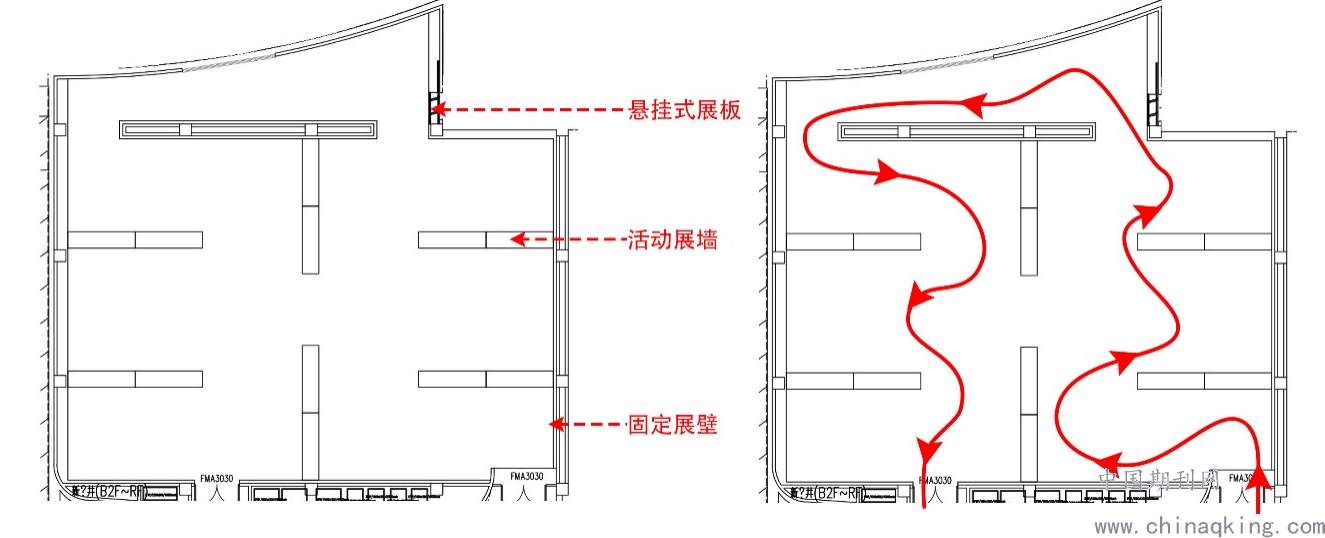

1）1号展厅布置图及展线
1号展厅的面积为912.9㎡，固定展线长度为114m，活动展线长度108m。
.png)

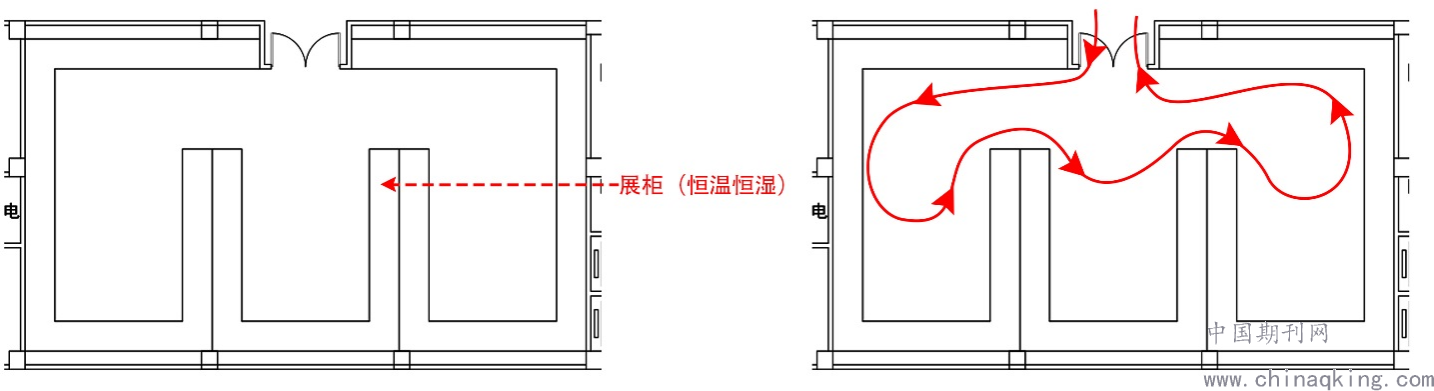

2）4号展厅布置图及展线（恒温恒湿）
4号展厅的面积为356.6㎡，展柜长度86m。
.png)
2、展厅材料说明
1）橡胶地板
本项目地上展厅地面选用的是耐磨性高的橡胶地板，耐磨性高，使用寿命长，比较适合展厅每周布展的需求，且高弹性的地面材料可以缓解人体长时间行走的不适，观展环境也相对安静，让观展者有愉悦的心情欣赏书画作品。
2）固定展壁及液压活动展墙
普通展厅中墙壁采用的是固定展壁，临时展厅为了满足灵活布展需求，采用的是液压活动展墙。
固定展壁具有耐火、防潮、可拆卸、不变形、不开裂、安装简便、易操作、新型环保的特点；从内至外皆为层压结构，经专业设备热压后一次成型，全部展壁本体不采用任何人工粘接或紧固件连接；展壁壁面任意位置可反复多次钉挂展品，从而满足不同的展览要求；
展壁外装饰面采用软木层外部粘贴国标优质高强海基布外刷环保无机涂料；展壁在壁面任意位置可安装挂画槽，可使挂钩在挂画槽中灵活顺畅的自由移动。
液压活动展墙安全、稳定、平整，可钉可挂，并能满足钉挂展品后的负荷要求；从内至外均为层压结构，经专业设备热压后一次成型，全部展墙本体不采用任何人工粘接或紧固件连接；展墙外部为一体成型结构；展墙内部设置有暗藏式电动升降系统，通过移动自动控制系统（AMCS集成）及电子遥控器进行操作，启动电动升降系统，实现全部展墙上下位移及固定；此展墙预置可适应地面高低的调节螺栓，同时能稳定的固定于地面之上；展墙万向轮滚轮轴的设置具有自刹车装置；展墙全部墙面任意位置反复多次可钉，同时其顶部及全部墙面任意位置还可安装挂画槽，以使挂钩在挂画槽中灵活顺畅的自由移动；此展墙外装饰面采用软木层外粘贴国标优质高强海基布外刷环保无机涂料。
4）展柜
针对比较珍贵及对温湿度要求高的作品，可以选择在展柜中进行展览，因此对展柜的要求也相对较高，展柜使用中要保证文物安全，满足文物保护条件，并且能满足展品对恒温恒湿度的要求。
美术馆的展柜为定制产品，且美术馆展柜的高度较高，深度较深；根据展厅吊顶的高度确定展柜的高度及展示面玻璃的高度，展柜的玻璃选用的是低反玻璃；展柜玻璃门的开启动宽度要不小于开门宽度的80%。
为保证展柜内部的温湿度，展柜本身为整体密封性结构。
为保证展品的安全性，展柜的上部有独立的设备带，并与展柜内部隔离；并且可以满足专业照明的使用要求。
展柜内部使用的材料为惰性的环保材料，以降低潜在的污染风险，与陈列部分直接接触的板材选择E0级，并且对其表面进行密封、防火及防止释放有害气体处理，这样可以最小化甲醛、乙酸或醋酸气体对展品的破坏，尤其是敏感物品、纺织物必须是环保的100%纯棉纺织物并且无甲醛释放。
（二） 藏品库房设计
1、藏品库房分布
藏品库房区建筑面积约为2251㎡，位于地下一层，藏品库房2个，珍贵藏品库房1个，油画架库1个。
2、装修方案
库房门选用专业文物库门，根据展陈需要，库房门做到3500wx4000h，且两端需结构做出425x425的构造柱，以满足后期库房门的安装。专业文物库门主要考虑的是门的气密性要好，防火性能高；
库房墙面及顶面采用调试板+不锈钢条，地面采用钢制架空地板，顶面采用调湿板+不锈钢条。
专业文物库门与调湿板是相辅相成的关系，通过库门的气密性，从而更容易实现空调恒温恒湿的效果，如同时在库房内安装调湿板可以使库房内的温湿度更加的均匀；调湿板其自身具有良好的吸放湿性能，感应所在空间的空气湿度变化，通过调湿板本身的物理特性，在一定范围内保证小环境内相对湿度的稳定，以达到调节空间相对湿度变化的目的，从而起到抑制小环境相对湿度变化频率和幅度的作用。更加利于藏品的保存，并且减少对藏品的损伤。
3、藏品库房设计
藏品库房后期实际由展陈公司二次深化设计，以下仅对展陈公司对土建的要求进行了整理，供探讨：
1）库房墙体：展陈要求库房墙体为现浇混凝土墙体，内参防水剂，以达到防潮的目的；
2）库房上部顶板：《博物馆建筑设计规范》JGJ 66-2015规范要求，库房上部顶板无水点，用水消防的房间在展厅的上层及同层贴临时，应有防水构造措施和排除积水的设施。项目中，库房上部顶板地面面层加了2厚单组分聚氨酯防水涂料，且库房中无其它非相关的管线穿越
3）库房温湿度控制：本项目中的藏品库房及珍贵藏品库房皆为恒温恒湿库房，全年控制温度为20±1℃，相对湿度为55±5%。
3 .消防设计要点
本项目地下室共有两层，地下二层主要为机动车停车库及设备用房；地下一层功能比较复杂，有藏品库房、珍品库房、备展、技术用房、厨房餐厅、临展厅及报告厅等功能用房。机动车停车功能防火分区面积按不大于4000平方米划分，设备用房防火分区面积不大于2000平方米，地下室全部设置自动灭火系统，基本属于常规防火设计，不再赘述。地下一层部分由于功能复杂，除设备用房外，每个防火分区面积不大于1000平方米，以下内容重点讲述项目实际设计过程中遇到的消防问题，供探讨：
1）藏品库房部分防火分区设计：根据《博物馆建筑设计规范》JGJ 66-2015规范要求，本项目藏品库房、珍品库房及备展库储藏物品的火灾危险类别按丙类（固体）考虑，每个库房面积不大于500平方米；库区每个防火分区面积不大于1000平方米（藏品库区内全部设置自动灭火系统和火灾自动报警系统）。
2）卸货区与汽车坡道功能结合后防火分区设计：由于本项目藏品库房区设置在地下一层，需要中型货车（9Lx2.5Wx4.0H）进入到地下一层负6米标高处装卸，形成卸货区域，后面又通过一段平段通道，连接坡道下到地下二层负9.9米处。由于此坡道结合了库区的卸货功能，又有人员停留，经与审图专家多次沟通，最终将此坡道单独划分了防火分区。
3）藏品库房装修材料燃烧性能等级设计：根据《建筑内部装修设计防火规范》GB 50222-2017要求，地下室藏品库房地面，墙面及顶面的装修材料燃烧性能等级全部要求为A级，故墙面及顶面装饰材料采用调试板+不锈钢条，地面采用钢制架空地板。
4）地上展厅装修材料燃烧性能等级设计：根据《建筑内部装修设计防火规范》GB 50222-2017要求，地面B1级，顶棚及墙面装修材料燃烧性能等级要达到A级，最终地面选用橡胶地板，燃烧性能为B1级，符合规范要求。
5）厨房区域防火设计：根据《建筑内部装修设计防火规范》GB 50222-2017要求，本项目食品加工区有明火设施，在功能布局上已设置在远离藏品保存场所，且靠外墙设置，应用耐火极限不低于2.00h的防火隔墙和甲级防火门与其他区域分隔，且都设置火灾报警和自动灭火装置。
6）地下室部分防火分区面积不大于1000平方米时，直通室外的安全出口不应少于1个，利用相邻防火分区的甲级防火门作为安全出口，且采用防火墙与相邻防火分区进行分隔。
4.结束语
合肥美术馆的建设，将成为提高公众文化艺术素质的有效载体，弘扬先进文化的重要基地，是党的文化事业的有机组成部分。同时，项目的实施，有利于充分发挥合肥的文化优势，促进美术事业快速发展，更好地满足人民群众日益增长的精神文化需求，是安徽文化大省建设和合肥市历史文化名城建设的重要内容。
参考文献
[1]《博物馆建筑设计规范》JGJ 66-2015
[2]《建筑内部装修设计防火规范》GB 50222-2017
撰写日期：2021-03
