徐想
连云港杰瑞自动化有限公司，江苏 连云港 222000）
摘要：过钻杆测井是近几年发展起来的新技术，主要针对疑难井、水平井测井需求，是目前比较稳定效率又高的测井方式。对于疑难井况，尤其是对长水平段水平井、大斜度井，井眼坍塌和页岩膨胀等恶劣井眼条件，该工艺相比于常规存储式测井，施工时在井口加装专用旁通短节，在下放仪器时，电缆始终连接着仪器，保证了仪器下放时安全可控，随时应对突发情况；同时，泵送过程中可随时观察仪器是否正常，保证测井成功率。
关键词：过钻杆；存储式；测井
0 引言
据统计，水平井产量是直井的4～8倍，其成本为直井的1.5～2倍，因此为了提高单井日产量、提高采收率，降低开发生产成本，水平井技术更加广泛地应用于各种油气藏，并先后取得了显著的经济效果，应用规模迅速扩大，截至目前，全球已经完成水平井5万多口，并每年以2000-3000口的速度递增。水平井测井方式主要采用钻具传输、油管传输、爬行器等方式进行作业，但这些测井方式存在以下难题：工艺复杂、操作难度大，成功率低；劳动强度大，时效低，成本高；长水平段（尤其是位垂比大于1）的水平井，无法测井。井眼条件恶劣井，采用钻具输送工艺测井风险大或无法实现。
为了解决这一难题，提高水平井测井效率，需要开发新型的测井工艺。过钻杆存储式测井将钻头钻杆下到指定的目的层，再将测井仪器由钻杆内向下输送，到达目的层后仪器着陆，并在钻具上提过程中完成测井工作，是目前比较可靠安全的测井方式。
1、关键配套工具
过钻杆测井施工关键配套工具包括电池短节、上下吊挂器、专用滑眼钻头等。（1）电池短节：负责为测井仪器串供电。（2）上下吊挂器：上下吊挂器可反复抓取和释放，是实现过钻杆水平井测井的关键工具。在仪器输送与收回时，上下吊挂可靠连接，电缆通过吊挂器带动仪器串。在水平井测井时，上下吊挂脱离，上吊挂被电缆带着提出井口，下吊挂保证仪器串可靠的悬挂在钻具下方，实现上提钻具测井。上下吊挂间采用无线通信，保证井下仪器串通过吊挂器、遥测与地面系统间的数据通信。
.png)

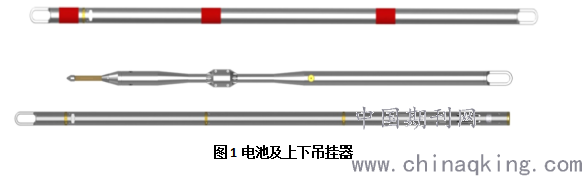

图1电池及上下吊挂器
2、施工流程：
（1）下放钻具：应用专用滑眼钻头，到达测井目的层，上提钻杆留出仪器伸出空间。
（2）井口吊装与检查仪器：井口按照顺序吊装仪器，电缆穿过旁通，通过马龙头、遥测、上下吊挂与电池、仪器串连接，启动电池给仪器串供电，检查仪器串工作状态，仪器串连接示意图如下：
.png)

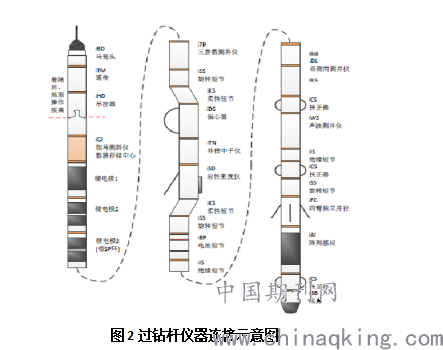

图2过钻杆仪器连接示意图
（3）下放仪器：仪器串在钻杆内下放，受到钻柱的保护，重力无法下放时通过泥浆循环泵送，电缆能够控制仪器下放速度。
（4）仪器着陆与检查：通过上下吊挂间的无线通讯，控制仪器和检查仪器串工作状态，测斜、电阻率等确认仪器串是否着陆，进入裸眼井段。
（5）脱开吊挂、开始测井：仪器着陆并工作正常后，上下吊挂脱离，电缆和马龙头、遥测、上吊挂拉出井口，上提钻杆测井。
（6）完成测井、检查仪器状态：电缆和马龙头、遥测、上吊挂下放，与下吊挂对接，通过无线通讯检查仪器状态和测井数据，如正常则停止测井、关掉电池供电，仪器串拉出井口，启出仪器后在井口可快速实现数据回读和处理。
3、技术特点：
（1）高可靠性：测井仪器穿出钻头后仍带电缆，地面系统可确认测井之前仪器状态和姿态，并完成开腿操作；上下吊挂之间采用无线通讯，吊挂可反复抓取和释放，成功率高；如果仪器状态有问题，可反复调整确保测井前仪器状态良好。
（2）高安全性：仪器串从钻具中被泵出时有电缆拖拽，泵出速度可控，仪器串可安全挂接在钻头上； 在钻具遇卡等特殊工况时，可回收测井工具，确保放射源和仪器安全。
（3）高时效性：滑眼完成后，仪器直接从钻具中穿出，挂接在钻头处，提钻过程中完成测井，与传统电缆测井和钻杆输送测井工艺相比，少下一趟钻，时效明显提高；测井完成后，仪器串可以通过电缆和吊挂器再次抓取仪器串，快速提出井口，操作员可以快速处理测井资料，钻井可以进行其它作业； 与存贮泵出式比较，系统不需要在下钻前安装大量仪器保护套，节省大量时间和工作量。
（4）高适应性：不受表套下深、井斜及造斜点深度、水平段长度的限制；测井结束后可再次抓取仪器及时判断测井是否正常，快速确定下一步工序；资料处理速度快，现场快速出图。
4 结论
过钻杆存储式测井目前已经在新疆西北工区、西南川渝地区、黑龙江大庆等油田广泛应用，独特的施工特点已经成为水平井测井首选测井方式。另外，该系统仪器直径小、重量轻，测井精度与电缆大直径测井仪器相当，而且具备电缆测井功能，可以满足常规直井和小井眼直井测井，进一步增加了施工应用范围。
参考文献
[1]董强国.水平井测井施工工艺质量研究[J].中国石油和化工标准与质量,
2017, 37 (11) :167-168.
[2]牛林林,季红鹏,李海龙.钻杆传输水平井测井工艺[J]. 内蒙古石油化工. 2008(10).
