浅谈桥梁工程中梁板安装施工

发表时间：2021/5/19 来源：《基层建设》2020年第35期作者：潘仲恺马宇波

[导读] 摘要：本文以新孟河延伸拓浚工程武进区太滆运河跨河桥梁施工Ⅱ标南莘桥梁板安装施工为例，重点介绍梁板安装施工工艺。

        江苏恒基路桥有限公司江苏常州 213002
        摘要：本文以新孟河延伸拓浚工程武进区太滆运河跨河桥梁施工Ⅱ标南莘桥梁板安装施工为例，重点介绍梁板安装施工工艺。
        关键词：板梁；箱梁；安装
        一、工程概况
        新孟河延伸拓浚工程北起长江右岸的大夹江，在引（入）江口处兴建界牌水利枢纽，沿老新孟河拓浚至京杭运河，在新孟河与京杭运河交汇处兴建奔牛水利枢纽，过运河后新开河道南延至北干河，拓浚北干河连接洮湖、滆湖，拓浚太滆运河和漕桥河入太湖，工程总长113.5km。其中南莘桥桥梁跨径为20m+30m +20m，桥梁宽度10m，横断面布置为0.5 m（护栏）+6m（机动车道）+0.5 m（护栏）。桥梁上部结构20m 跨径采用先张法预应力砼空心板梁，30m跨径采用装配式预应力砼组合箱梁，桥面铺装采用10cm沥青砼+防水层+10cm C50水泥砼铺装。桥台处设置型钢伸缩缝，桥墩处桥面连续，桥头设6m 搭板。下部结构采用桩柱式桥墩和组合式桥台，桩基均采用钻孔灌注桩基础。
        二、施工准备
        1、技术准备
        （1）认真阅读图纸，全面熟悉掌握有关施工图纸、规犯、设计要求、吊装方案有关技术资料，核对预制板梁、梁板空间就位尺寸和相互的关系，掌握好预制板梁、梁板的高度、宽度，预制板梁、梁板的型号、数量、几何尺寸，预制板梁、梁板的重量及预制板梁、梁板与支座间的连接方法。
        （2）掌握吊装场地周围的地面、地下、高空的环境情况。
        （3）进行细致、认真、全面的方案和作业设计的技术交底。
        （4）安装机械设备的检查验收并进行安全技术交底；组织工程技术、安质、设备有关人员到现场进行作业的机具进行安全、技术检查验收，并对参与作业的人员进行安全技术的交底工作。
        2、物资及设备准备

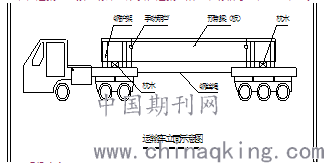

        （1）预制板梁、梁板需运至施工现场进行吊装，采用专用运梁车运输。使用运梁车车长应能满足支承间的距离要求，梁运输道路平整结实。
        （2）在整个施工过程中，要注意对成品和半成品的保护，吊装时抗震挡块处很容易被碰坏，吊装时准备部分木楔缓冲其撞击力。
        （3）运梁车车顶设有底垫木块；运梁车后轮装有信号灯，刹车装置。

        3、现场准备
        安装施工前的准备:
        （1）在梁板安装作业前，项目部有关技术人员必须对墩台上梁板的安装平面位置、轴线、标高以及支座处盖梁面的平整度重新进行检查确认，确保准确，同时对运输到安装现场的梁板必项进行截面尺寸外观质量、编号等有关内容的检验，合格后方可允许安装。
        （2）由项目部在安装现场派驻专职的质量检验员，对完成安装就位的每一片梁进行质量的验收评定，检查平面位置、轴线、标高、与梁底支座的密贴程度以及整跨梁板的平整度。
        （3）梁板起吊时应在两侧设置好溜绳，避免板梁发生相互碰撞，落梁时，必须缓慢移动，相领板缝间设置好防碰撞的缓冲措施，如落梁后位置不准确，必须重新吊起后重新安装。不得采取撬动或拖的办法调整。
        （4）对安装所需的有关材料进行准备:做好橡胶支座的材料采购，并对支座送检；准备好安装过程中的一些辅助材料，如枕木、钢丝绳、吊环、卡箍等;准备好运输车辆;准备好吊装、运输的指挥用具，安装人员的防护用品、用具。
        （5）预制场现场做好存梁区的梁板运输前准备:清理、平整存梁区内的运输道路:将预制场的吊装设备就位:检查吊装使用的钢丝绳、吊环、卡箍的使用性能，钢丝绳有断丝严重的坚决要求更换，吊环、卡箍有滑丝的坚决不予使用。
        （6）现场准备工作:
        根据现场实际情况，要求施工前必须先做好以下工作:
        ①桥头路基加宽压实，台背回填压实度不小于96%。
        ②便道、场地平整压实:在便道拐弯处应加宽压实，滿足运梁车通行。
        ③安装桥梁支座。
        ④已架设完毕梁板满铺钢板，边梁安放斜撑稳固措施。
        三、施工工艺
        根据现场实际情况,南莘桥计划全部采用一台规格为DHJQ140-A3-30的架桥机进行梁板的安装。
        1、架桥机架梁施工工艺
        组拼架桥机→铺设轨道→架桥机就位→天车竖向提梁前移→横向移梁→落梁→自检、报监理检查→架设下一榀梁板。
        （1）组拼架桥机
        组拼架桥机采用50T汽车吊配合，在已完成的桥台台背顶面上拼装架桥机。其主体结构由主梁、上横梁、前框架、起升天车、支撑横移轮组及轨道系统、拖轮机构、前液压顶升机构、后驱动装置、电气系统等组成。
        ①在轨道上铺设架桥机大梁，加固连接，并拼组加固框架和横连接系杆件。
        ②在大梁上拼装横梁，横梁上铺设轨道，安装轨道桁车，并拼组电动慢速绞车。轨道桁车安装双轨缘接片。之后安装滑车组。
        ③起高架桥机，安装天车，并将大梁与天车连接在一起。
        ④经试运转后，吊重物试吊，检查各构造，经质检部门监测发许可证后才能使用。
        （2）架桥机就位
        架桥机行走到位后，伸臂到1#墩顶，安装前腿在检查走形桁车吊钩是否到位。
        （3）天车竖向提梁前移
        运梁平车将待架设的梁运至架桥机后跨内，天车将梁提升后前移准备。
        （4）横向移梁
        前、后天车将梁板纵移到前跨位置，横移到架设位置。
        （5）落梁
        落梁时要缓慢下落到位。
        （6）自检、报监理检查
        梁稳定后下落，检查支座位置，上垫板位置是否安装正确，梁轴线等是否符合规范要求，当监理工程师检查验收合格后，准备下一片梁的架设。
        （7）架桥机拆除
        梁板安装完成后，架桥机拆除并退场。拆除架桥机按与拼装相反的顺序进行。
        2、架桥机结构
        架桥机主要结构：主梁、前后枕梁、前中后支腿、吊装天车。
        （1）主梁
        采用双导梁结构，导梁截面为三角形。
        上下旋杆采用箱型截面钢板梁，腹杆用φ12无缝钢管。
        （2）前、后枕梁
        枕梁同样采用箱型截面钢板梁的形式。
        架桥机纵移时，枕梁作为导梁滑移的前后支点，架桥机横移是，枕梁作为横移轨道。
        前后枕梁均匀悬挂滑移装置，可以在倒挂在导梁下弦上，以下弦杆为轨道前后移动。
        （3）前、中、后支腿
        为满足不同坡度的梁板架设，中支腿采用液压千斤顶调整设备，架桥机纵横移动时，前支腿要完全收起。中后腿通过支撑及钢桁架支在枕梁上。
        （4）吊装天车
        天车上有卷扬机、滑车组等起重设备，可以负重在导梁上前后左右移动。
        3、架桥机拼装与调试
        拼装程序：测量定位→平衡对称拼装左、右主梁（同时加临时支撑）→安装前、后框架和临时斜撑→安装主梁前腿、中支腿和后顶高支腿→安装起吊平车、液压系统、接通电源→初步运行检查调试。
        （1）测量定位和场位平整：
        在桥跨上设置纵坡不能超过3%；测定运梁平车纵向运行轨道中心线及前、中及顶高支腿位置。
        （2）左、右主梁及导梁拼装
        用临时支架对称平衡拼装左、右主梁，控制主梁中心距（根据情况可加临时联接杆件）。
        （3）安装前、后联系框架及临时斜撑。
        （4）安装中支腿及顶高支腿
        安装中支腿时，中支腿放在桥梁位置，根据预制梁的高度和桥梁坡度调整中支腿高度，然后将两侧中支腿横向连接在一起。
        （5）安装顶高支腿：根据图纸所示位置安装顶高支腿。
        （6）液压系统安装与调试：整套液压系统出厂时，都已经安装调整完毕，并经带负荷试运。
        （7）运行轨道铺设
        ①架桥机横向运行轨道铺设：中支腿可在自带的横移方梁上运行。前支腿需铺横向运行轨道，枕木铺设要求稳固安全。
        ③以上轨道的铺设要求钢轨接头平顺，轨距正确，支垫平稳牢固。两条横向轨道间（前、中支腿）距离尺寸严格控制平行。
        架桥机试运行：架桥机拼装结束后，要进行一次全面检查。
        ①检查各联结部位是否联结牢固；
        ②检查电气接线是否正确；
        ③检查液压系统各部位有否漏油现象；
        ④检查各机械及结构部分有否卡滞现象；
        ⑤检查各转动部位润滑情况；
        ⑥检查油箱内油是否满足规定的要求，并试运行液压系统。
        ⑦做完上述检查及调整，确认正常后做如下试运行：
        a、将起吊天车后退至架桥机后部，将导梁前支腿收起，测量主梁前段高度，考虑架桥机悬臂挠度，看是否满足过前段盖梁高要求。
        b、如果a满足要求，将前支腿调整就位，调整各机构至正常，做吊重试验、用一片梁板做吊重，天车吊重反复行走2-3次。
        c、运梁天车安装完成后，在轨道上来回运行3次，如有故障及时排除，正常后可投入使用。
        （8）静载实验
        用一台提升小车停在桥机跨中，起升额定负荷，悬停10分钟后卸去负荷，检查桥机纵导梁是否有残余变形，反复数次后，主梁不得有塑性变形，并恢复到稳定空载状态。注意卷筒的排绳不得有紊乱现象，起升制动必须可靠，不得有下滑现象。

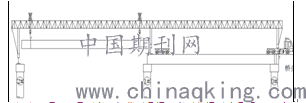

        4、梁板架设图解

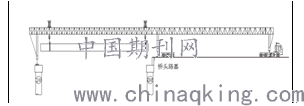

        （1）架桥机在0#台桥台路基上拼装调试完毕，1号、2号天车运行至架桥机尾部，架桥机过跨准备工作完成。
