广州市设计院 广东省广州市 510000
摘要：本文以广州市某一具体案例为基础，介绍商业综合体消防系统设计简介，阐述类似项目注意事项，为类似项目提供借鉴。
关键词：大型商业综合体；超高层建筑；消防系统
1．工程概况
本项目二期由两栋塔楼、4层商业裙楼和4层地下室组成，建筑高度酒店127.6米、办公334.7米，总建筑面积302022.8㎡，耐火等级一级，抗震设防烈度6级，按国家二星级绿色建筑设计。
2．设计范围
本项目设计范围为红线范围内的室内外消火栓系统、普通自动喷水灭火系统、气体灭火系统及移动式灭火器。
3．消防系统简介
3.1消防水源
水源为市政自来水，市政水压按不小于0.14MPa设计。分别从本项目南侧、西北侧和东侧引入一条DN300、DN200和DN150的引入管供本项目综合用水。
3.2消防设计用水量

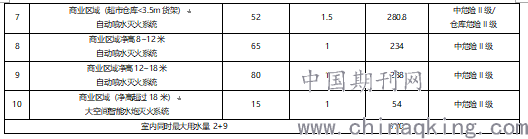

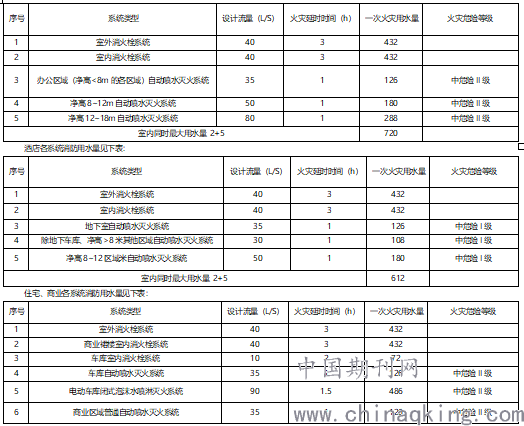

办公消防用水量计算表：
3.3消防贮水量
办公地下室消防贮水池有效容积取V=720+180=900m³（含办公冷却塔补水180m³）；在塔楼屋面设置高位消防水池，有效容积取V=720m³（采用混凝土水池）；在塔楼41层避难层设置消防转输水箱60m³，消防减压水箱20m³，在塔楼21层避难层设置消防转输水箱60m³，消防减压水箱20m³（采用拼装式不锈钢水箱）。
因市政进水管不能满足室内消防用水量及水压要求，故在一期地下一层设置住宅、商业、酒店合用室内消防水池，有效容积不小于720m3，消防水池分为两格，以备水池定期清洗而不会完全没有储备用水。在酒店屋顶最高处设置高位消防水箱，有效容积36 m3。
3.4室外消火栓给水系统
本建筑室外消防用水由本项目周边路上的室外消火栓保证。小区室外消火栓由室外消防水池经消防水泵加压后供水，室外消防水池及水泵房设于二期办公地块地下一层。
3.5室内消火栓给水系统
除当地消防部门要求采用常高压区域，消火栓系统以临时高压系统为宜。系统宜采用水箱串联供水方式，避难层管道走向注意避免与风管过多交叉，以免影响净高。消火栓布置尽可能设于公区，宜嵌入结构墙体安装。
3.5.1办公室内消火栓系统选型及分区
办公塔楼的室内消防用水从总表后的供水管引至二期地下一层的室内消防贮水池，经消防水泵转输加压后重力供水，顶部水压不足部分采用临时高压供水方式，屋顶消防水池由消防转输水泵+消防转输水箱串联加压供水。
竖向分为6个区，其中1~5区为重力供水，6区为临时高压供水。
1区：-1~11层，由21层减压水箱经11层顶的减压阀减压至0.30MPa供水；
2区：12~21层，由41层减压水箱经21层顶的减压阀减压至0.30MPa供水；
3区：22~31层，由41层减压水箱直接重力供水；
4区：32~41层，由屋面消防水池经41层顶的减压阀减压至0.30MPa供水；
5区：42~54层，由屋面消防水池经减压阀减压至0.50MPa供水；
6区：55层及以上，由屋面消防水泵加压供水。
3.5.2 酒店、商业室内消火栓系统选型及分区
酒店、商业的室内消防采用临时高压消防给水系统。
商业由一期住宅、商业消防水泵房预留的消火栓1区接口接入。低区消火栓给水泵加压主管上通过减压阀减压至0.90MPa后供给。
酒店消火栓系统由一期酒店消防水泵房的专用消火栓泵加压供给，竖向分为2个区，地下一层~九层为消火栓1区，由消火栓给水泵加压主管上通过减压阀减压至0.85MPa后供给；十层~屋面为消火栓2区，由消火栓给水泵直接加压供给。
3.6自动喷水灭火系统
喷淋系统宜采用临时高压系统。超高层建筑宜选用快速响应喷头，除注明外喷头工作压力不小于0.05MPa。酒店喷淋设置场所应同时符合国家规范、酒店管理公司的要求。
3.6.1办公自动喷淋系统选型及分区
喷淋系统采用屋顶消防水池重力供水方式，顶部水压不足部分采用临时高压供水方式，屋顶消防水池由消防转输水泵+消防转输水箱串联加压供水。
竖向分为6个区，其中1~5区为重力供水，6区为临时高压供水。
1区：-1~11层，由21层减压水箱经11层顶的减压阀减压至0.30MPa供水；
2区：12~21层，由41层减压水箱经21层顶的减压阀减压至0.30MPa供水；
3区：22~31层，由41层减压水箱直接重力供水；
4区：32~41层，由屋面消防水池经41层顶的减压阀减压至0.30MPa供水；
5区：42~54层，由屋面消防水池减压阀减压至0.50MPa供水；
6区：55层及以上，由屋面消防水泵加压供水。
3.6.2酒店、商业自动喷淋系统选型及分区
酒店、商业的喷淋系统采用临时高压消防给水系统。
酒店喷淋管网竖向分为2个区，由一期地下一层酒店消防水泵房内喷淋泵供水。地下一层~九层为喷淋1区，由低区喷淋给水泵加压主管上通过减压阀减压至0.90MPa后供给；十层~屋面为喷淋2区，由喷淋给水泵直接加压供给。自动喷水灭火系统的稳压设备设置于酒店屋面最高处，以保证系统最不利点的压力。
商业裙楼及地下室喷淋系统由一期住宅、商业消防水泵房预留的喷淋1区接口接入。喷淋1区由低区喷淋给水泵加压主管上通过减压阀减压至0.90MPa后供给。
3.7气体灭火系统
本项目开关房、安防控制中心、高低压变配电房、变压器房、通讯机房、网络机房、储油间等房间采用预制式七氟丙烷气体灭火系统。
其中：变压器房、高低压配电房等强电机房的七氟丙烷气体灭火系统灭火设计浓度为9％，灭火剂喷放时间≤10s，浸渍时间＞5min；IT机房、联通机房等弱电机房的七氟丙烷气体灭火系统灭火设计浓度为8％，灭火剂喷放时间≤10s，浸渍时间＞5min。
3.8建筑灭火器配置
本项目除地下车库为中危险级外其余所有区域均为严重危险级。地上各层消火栓箱每处设置手提式磷酸铵盐干粉灭火器（MF/ABC5型）二具，地下室非车库消火栓箱每处设置手提式磷酸铵盐干粉灭火器（MF/ABC5型）三具，地下车库消火栓箱每处设置手提式磷酸铵盐干粉灭火器（MF/ABC4型）三具。
3.9厨房设备自动灭火装置
厨房烹饪设备、排烟罩和排烟管道内设置厨房专用自动灭火装置，设计按《厨房设备灭火装置技术规程》CECS 233：2007执行，由专业公司负责设计。
3.10探火管灭火系统
在所有层间强电间、弱电间均设置直接式探火管感温自启动灭火装置，灭火剂为七氟丙烷，储存压力2.5MPa，每套灭火装置保护长度20~25米、充装灭火剂6kg；系统设计按照《探火管灭火装置技术规程》 CECS345：2013进行。
结语
在超高层商业综合体建筑中，机电系统的合理设置至关重要。本文介绍商业综合体消防系统设计简介，阐述在进行此类项目消防设计时系统的设计要点，为类似项目提供借鉴。
