基于TMS320F28335的采集板卡设计

发表时间:2021/5/19   来源:《科学与技术》2021年第4期   作者:张强 陈大坤
[导读] 针对生产企业对工业设备的运行过程中的电压、电流、控制指令等参数的采集监控需求

        张强  陈大坤
        贵州航天风华精密设备有限公司

        摘要:针对生产企业对工业设备的运行过程中的电压、电流、控制指令等参数的采集监控需求,本文设计了一款基于TMS320F28335的采集板卡,该板块具备多路采样电路,宽幅度的采集电压输入范围。经验证,该板卡的性能功能均能满足设计要求。
        关键词:板块;通信;A/D采集
1 引言
        国家智能制造2025战略对传统的制造业提出了更高的要求,为了提高设备利用率以及生产效率,越来越多的制造企业在设备运行的过程中加强对机器的运行电压、电流、控制信号等信息进行采集,实时监测设备的运行状态,收集设备的工作信息并进行分析做出生产调整决策。同时也通过分析设备的长期运行参数进行设备故障预测,及时的对设备的进行检修,更换备件。特别是针对老设备的改造,老设备一般不具备电流、电压、控制指令等的采集功能,需要对老设备进行改造升级,满足设备监控的要求。基于以上原因,本文针对工业设备信息采集的需求,采用TI公司的TMS320F28335主控芯片设计了一款多路、宽电压采集板卡,并经试验验证,该板卡的功能性能能够满足要求。
2 采集板卡的系统设计方案
2.1 系统整体方案
        采集板卡包含DSP最小系统电路、电源电路、采样信号调理电路、A/D采样电路、通信电路,具有最大可扩展48路电压采集功能。通过调节信号调理电路的分压电阻输入采样电压范围可达为0~230V,测量精度不小于2%FS。DSP主控芯片采用TI公司开发的TMS320F28332具有150MHz的高速处理能力32位浮点处理单元。
2.2系统的工作原理
        板卡的输入电压为DC5V,功率不大于0.5W,工作时将输入采集板卡的电压、电流、控制信号等进行调理、隔离变换后,输入至AD转换电路转变为数字信号送至DSP的数据总线,经DSP处理后经RS422通信对外输出。
2.3 电路设计
2.3.1 板卡电源变换电路
        电源电路设计采用如下方案,采集板卡的输入电压为DC5V,经线性电源芯片AMS1117变换后变成3.3V系统数字电源供片内Flash编程使用。3.3V数字电源经线性电源芯片TLV1117变换后变成1.9V的DSP内核电源。使用BLM21P221SN型磁珠分别将数字5V、3.3V及数字地进行隔离滤波后,变换成模拟5V、3.3V及模拟地, 供整个系统中的模拟电路使用。
2.3.2输入信号调理电路

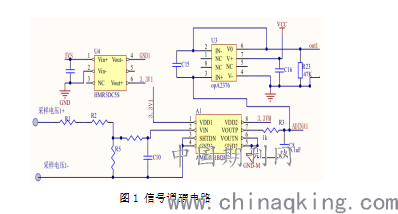

        输入信号调理电路主要的功能是将需要采样的电压信号,变换隔离后变成幅值满足系统要求的隔离采样信号,在进行信号调理时可通过更换匹配分压电阻R1、R2、R5来满足不同幅值的电压输入,提高采样的精度。输入信号调理电路如图1所示,采集板卡的输入采样电压信号,经分压电路调理后变换成0~2.9V的采样电压,再经隔离运放AMC1311BDWV隔离后,经跟随器OPA2376进行阻抗匹配,变换成采集电路识别的采样电压信号。


图1 信号调理电路
2.3.3 A/D采集电路的设计

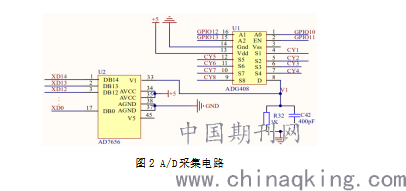

        A/D采集电路负责对输入的模拟信号进行采样后变成数字信号。模数转换芯片采用AD7656,AD7656内部有6个16位250KSPS的 ADC模块,采用率为250kSPS。多路开关采用ADG408,单个多路开关可输入8路采样信号,通过DSP的IO引脚控制多路开关的A0、A1、A2进行8路采样通道选择。A/D采集电路原理如图2所示,将信号调理电路变换后的采样电压信号输入至多路开关ADG408的S1至S8,经DSP控制采样通道后通过D角进行输出至AD7656的V1至V6引脚,经AD7656采样后转换成DSP芯片识别的并行数字信号经总线DB0至DB14传输至DSP的数据总线。


图2 A/D采集电路

2.3.4 通信电路设计

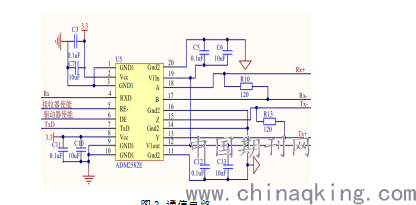

        通信电路采用芯片ADM2582E进行设计,该芯片采用3.3V供电,内部集成隔离式DC-DC电源,数据传输速率最大为16Mbps,设计的全双工RS422通信电路如图3所示。

图3 通信电路
2.4 软件设计
        在进行嵌入式软件设计时,根据处理器的特点以及功能需求,为保证处理器稳定运行,同时兼顾效率,使用内部锁相环将内部振荡器倍频至120MHz作为总线工作频率,配置使用0.625ms的定时中断,配置使用看门狗,看门狗定时器溢出时间为68ms。系统上电后先进行I/O端口初始化,系统初始化完成后进行状态自检,自检完成后系统进行状态查询与更新,同时开始解析采集到的信息并按照通信协议传输信息。
3 试验结果
        产品设计完成后,应用于公司某系统针对某设备进行了采样试验,采集板采集了28V、270V、58V、36V等电压值以及电流传感器输出的0~5V电流采样值,试验结果及采样精度均满足设计要求。
