刘 璐
中国石化华北油气分公司 河南郑州 450006
摘要：本文基于鄂尔多斯盆地富县地区钻、测井资料的认识，有效开展了区内马家沟组典型岩性及沉积微相的测井特征识别及分析，建立了测井相识别图版和模式库，明确了马家沟组的测井相类型及变化，为单井沉积微相识别及划分提供了一定的指导意义。
关键词：富县地区 马家沟组 测井相 沉积微相
0 序言
富县区块位于鄂尔多斯盆地南部，周边长庆油田、延长油矿均在下古马家沟组提交了规模探明储量，中石化华北油气分公司在该区块内部署的新富11等多口井也于马家沟组试获高产气流，进一步揭示了该区奥陶系巨大的勘探潜力。因此，如何高效、快速推进区块下古生界奥陶系天然气勘探就显得至关重要，而典型测井相特征识别则是其中一个很关键的问题。
1 典型岩性测井识别
本研究区马家沟组取心层段分布不均，大部在O1m51、O1m6，其次是O1m52、O1m53。本次研究以取心段详细描述为基准，参考岩屑录井岩性，提出了本区主要岩性的测井识别特征。
1）O1m6段灰岩
O1m6段灰岩的自然伽马GR测井响应呈现低值，并以箱状分布；深测向电阻率LLD呈现中-高值；补偿中子CNL、补偿声波AC呈现低值，补偿密度DEN呈现高值，且DEN基本小于2.7g/cm3；光电吸收截面指数Pe呈现高值[1]。
2）O1m5段白云岩
O1m5段中均大量发育，O1m6段基本未见。自然伽马GR测井响应呈现低值，并以箱状分布；深测向电阻率LLD呈现中-高值；补偿中子CNL、补偿声波AC呈现低值，补偿密度DEN呈现高值（2.6 g/cm3~2.85 g/cm3）。光电吸收截面指数PE值较低，基本小于4 b/e。
3）O1m5段泥质白云岩
普遍分布于O1m5段。自然伽马GR测井响应呈现中低值，并以锯齿状分布，相比于白云岩，其GR更高些；深测向电阻率LLD呈现中值；补偿中子CNL、补偿声波AC呈现中值，但是与泥岩测井响应不同的是，补偿密度DEN、AC与CNL呈现锯齿状。
4）O1m5段含石膏（石膏质）白云岩
O1m5段中经常可见。自然伽马GR测井响应呈现低值，并以箱状分布；深测向电阻率LLD呈现高值，并以箱状分布；补偿中子CNL、补偿声波AC呈现低值，补偿密度DEN呈现高值，基本处于2.8 g/cm3~2.9 g/cm3之间。Pe值测井响应值呈现中-低值。
5）O1m5段膏盐岩
O1m5段可见，平面上主要发育于研究区东北区，向西南方逐渐不发育；自然伽马GR测井响应呈现低值，并以箱状分布；深测向电阻率LLD呈现极高值，并以箱状分布；补偿中子CNL、补偿声波AC呈现低值，补偿密度DEN呈现极高值，基本处于2.9 g/cm3~3.2 g/cm3之间。光电吸收截面指数Pe测井响应值呈现中-高值[2]。
2 典型沉积微相测井识别
基于MRGC方法电相聚类、合并整理后获得本研究区奥陶系马家沟组O1m5段内有关潮坪相的膏云坪、含膏云坪、泥云坪、云坪等4种测井相，有关泻湖相的泥质瀉湖、云质瀉湖、膏云质瀉湖等3种测井相，以及O1m6段内开阔台地相开阔潮下带内的灰坪测井相，下面对这8种测井相的测井曲线、统计特征进行分析。
1）潮坪相测井相曲线特征
①膏云坪
膏云坪主要岩性为膏质白云岩和膏盐岩。测井特征表现为GR呈小幅度箱形（10-50 API）；电阻率曲线呈漏斗形，幅度大（2000-75000 Ω·m）；DEN密度较大（2.68-2.79g/cm3）；Pe增大（2.8-5.1 b/e）。
②含膏云坪
含膏云坪主要岩性为含膏白云岩和含灰白云岩。测井特征表现为GR呈微锯齿状箱形，曲线幅度小（10-60 API）；电阻率曲线呈大幅度箱形（500-45000 Ω·m）；DEN密度增大（2.67-2.87g/cm3）；Pe（2.3-5.0 b/e）。
③泥云坪
泥云坪主要岩性为泥质白云岩。测井特征表现为GR呈小型尖峰状，幅度中等（65-100API）；电阻率曲线呈箱形或指形，幅度较大（100-2500 Ω·m）；Pe分布于2.9-4.0 b/e。
④云坪
云坪主要岩性为白云岩。测井特征表现为GR呈小幅度箱形，局部锯齿化，分布于10-55API间；电阻率曲线呈箱形-钟形、幅度较低（200-37000 Ω·m）；DEN密度较大（2.56-2.87g/cm3）；Pe值变化大（2.4-5.0b/e）。
2）瀉湖相测井相曲线特征
①泥质瀉湖
泥质瀉湖主要岩性为泥岩、白云质泥岩、泥质白云岩。测井特征为GR呈大幅度尖峰形（75-180API）；电阻率曲线呈较小幅指形（15-1200 Ω·m）；Pe值2.0-4.3b/e。
② 云质瀉湖
云质瀉湖主要岩性为白云岩。测井特征表现为GR呈锯齿状箱形或箱形，曲线幅度中等（25-75API）；电阻率曲线呈锯齿状箱形低值（100-3200 Ω·m）；DEN密度低值（2.45-2.64g/cm3）；Pe值低（2.6-4.6b/e）。
③膏云质瀉湖
膏云质瀉湖主要岩性为膏质白云岩、含膏白云岩、含灰白云岩和膏盐层。测井特征为GR呈齿形，局部呈锯齿状，曲线幅度较小（20-80 API）；电阻率曲线呈箱形-指形，幅度变化较大（150-5000 Ω·m）；DEN密度大（2.67-2.91g/cm3）；Pe值2.8-5.0 b/e。
3）开阔台地相测井相曲线特征
在O1m6段内主要发育开阔台地相朝下坪的灰坪测井相。
①灰坪
灰坪主要岩性为灰岩。测井特征表现为GR呈箱形，局部锯齿化，曲线幅度小（15-65API）；电阻率曲线呈锯齿形-箱形高值（200-30000 Ω·m）；Pe高值（3.3-5.5b/e）。
3 奥陶系马家沟组测井相识别应用
基于马家沟组测井相的测井曲线典型特征（曲线纵向形态变化、曲线幅度、曲线数值变化），结合钻井取心岩心描述、岩心照片和录井资料，建立了马家沟组各测井相的识别模式库。将测井相识别模式库应用于富古2井的O1m51- O1m54亚段的测井相识别应用和分析（图1）。
图中可见，2970.9～2972.5m测井识别为白云质泥岩，自然伽马呈高值尖峰形、电阻率低、密度低，为泥质瀉湖相；2972.5～2974m，自然伽马呈低值箱形，电阻率、密度较大，为云质瀉湖相；2981.1～2984.6m，自然伽马呈低幅度箱形，局部锯齿化，电阻率、密度较大，为云坪相；3007～3013m，自然伽马呈较高幅度指形，电阻率、密度较低，为泥云质瀉湖相[3]。
.png)

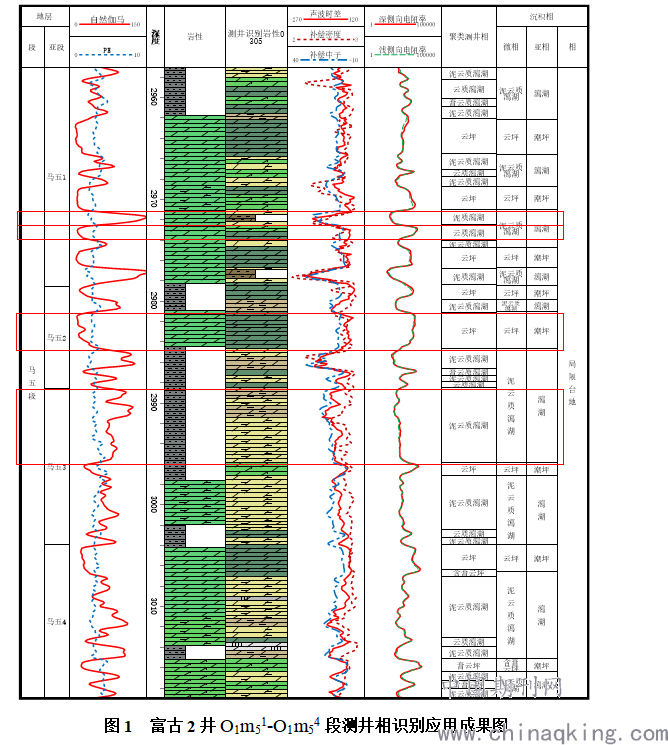

图1 富古2井O1m51-O1m54段测井相识别应用成果图
参考文献：
[1]牛苗宁. 富县地区马家沟组碳酸盐岩测井储层评价研究[D].西安石油大学，2013.
[2]张宁宁,孔瑞江. 鄂尔多斯盆地富县地区岩性的定性识别研究[J].地下水，2014，36(6)：146-147.
[3]毛小妮,周立发等. 鄂尔多斯盆地西南缘奥陶系地球化学特征与沉积环境分析[J].地质科技情报，2011，30(3)：98-102.
