武风英
( 青海省基础测绘院 青海 西宁 810001 )
摘 要：根据本人多年来的工作经验，叙述了地形图与勘测定界图的联系与区别，无论从定义还是内容，都存在很大差别。对图幅的内容与精度进行了分析，指出地形图与勘测定界图的联系与区别。
关键词：地形图；勘测定界图；联系与区别
1、地形图与勘测定界图定义的区别
地形图指的是按照一定的比例尺和图式符号，表示地物、地貌的平面位置和高程的正射影像图。地形图是普通地图的一种。所谓正射投影，就是投影线与投影面垂直相交的正投影。地表面固定性的人为的或天然的物体称为地物，如居民地、建筑物、道路、河流、森林等。地表面高低起伏的形态称为地貌，如平原、丘陵、盆地、冲沟等。地物和地貌总称为地形。地形图通常是经过实地测绘或根据实测和配合有关调查资料编制而成。
土地勘测定界图是集合各项地籍要素、土地利用现状要素和地形、地物要素为一体的区域性专业图件。包含要素为：1)用地界址点和线、用地总面积;2)用地范围内各权属单位名称及土地利用类型代号;3)用地范围内各地块编号及土地利用类型面积;4)用地范围内的行政界线、各权属单位的界址线、基本农田界线、土地利用总体规划确定的城市和村庄集镇建设用地规模范围内农用地转为建设用地的范围线、土地利用类型界线;5)地上物、文字注记、数学要素等。勘测定界图是报批国务院的报件附图，其定界过程就是将获得的土地使用范围、利用情况、界址位置等内容加以融合，并形成区域性的专业图件。与地形图相比，勘测定界图具有很多不同技术性要求。
2、地形图与勘测定界图的区别与联系
2.1测绘的内容有所区别
地形图所包括内容有：数学要素、地形要素、注记要素、整饰要素。数学要素：如测图比例尺、坐标格网等。地形要素：各种地物、地貌。注记要素：包括各种文字说明注记，如单位、居民地、水域、山、道路等的名称注记，还有一些必要的说明注记，如煤矿要加注“煤”，苹果园要加注“苹”等；另外还包括各种数字说明注记，如点的高称、比高等。整饰要素：包括图名、图号、图幅结合表、四周的边框、测绘机关全称，测绘日期及测图方法、采用的坐标系统、高程系统、使用的图式、测图比例尺、测量员、绘图员、检查员等。
土地勘测定界图的主要内容包括：用地界线、界址点、用地总面积(大型项目用地，因土地勘测定界图分幅较多，可以不标注用地总面积)；用地范围内各权属单位名称及地类符号或名称；用地范围内占用各权属单位土地面积及地类面积；用地范围内的行政界线、各权属单位的界址线、基本农田界线、土地利用总体规划确定的城市和村庄集镇建设用地规模范围内农用地转为建设用地的范围线、地类界线；地上物、文字注记、数学要素等。勘测定界图必须标注四邻、四至、边长、面积，而且最重要的是勘测定界的时候必须国土局相关人员、测绘人员和指界人员同时到场。完成土地勘测定界内容，以满足土地从征用征收到规划开发，再到复垦整理等工作的需求。土地的勘测和定界属于技术服务性质的工作，其作用在于，能够为国土资源行政管理部门的相关地籍管理工作提供准确的信息和资料，确定土地的实际使用范围，明确占农田的范围、等级等问题[1]。
2.2测绘的要求不一样
勘测定界图的基本要求：土地勘测定界是根据土地征收、征用、划拨、出让、农用地转用、土地利用规划及土地开发、整理、复垦等工作的需要,实地界定土地使用范围、测定界址位置、调绘土地利用现状、计算用地面积,为国土资源行政主管部门用地审批和地籍管理等提供科学、准确的基础资料而进行的技术服务性工作。勘测定界图是集各项地籍要素、土地利用现状要素和地形、地物要素为一体的区域性专业图件。它是利用实测界址点坐标和实地调查测量的权属、土地利用类型等要素在地籍图或地形图上编绘或直接测绘。
(1)任务和目的
建设用地勘测定界的任务是:根据建设项目用地要求,实地确定土地使用范围,测定界址位置,图上标定用地界线,标明土地权属、利用现状、占用基本农田范围及等级,调绘土地利用现状图,计算用地面积,为土地管理部门审核、报批建设项目用地提供科学依据。
(2)依据
勘测定界的依据包括项目立项批复、相关文件和技术依据等。主要技术依据标准和精度指标是:执行国家《城市地籍调查技术规程》。土地分类按城镇和农村区域分别执行。城镇用地分类系统和《转发关于申报建设项目用地中土地类别划分的通知》规定和分类系统。《土地利用现状调查技术规程》,《土地勘测定界规程》,《确定土地所有权和使用权的若干规定》,《中华人民共和国测绘法》,《地籍测量规范》等[2]。
(3)勘测定界工作要完成以下主要成果
①建设用地勘测定界图
②建设用地变更地籍图
③建设用地勘测定界技术报告书。
地形图的基本要求：地形图的测绘基本上采用遥感技术及全野外GPSRTK测量方法，利用航片和卫片内业进行立体测图。外业对所测地物进行定性、房屋结构与房檐改正、地理单位名称与阴影遮盖地物以及新增地物采用GPSRTK在野外进行测图。地形图的精度、地物、地貌的取舍受其比例尺精度制约，符号和注记较简单。地形图反映地物、地貌的平面位置及其相关社会属性和自然属性，主要用于城市规划、建筑设计、市政工程设计和管理。

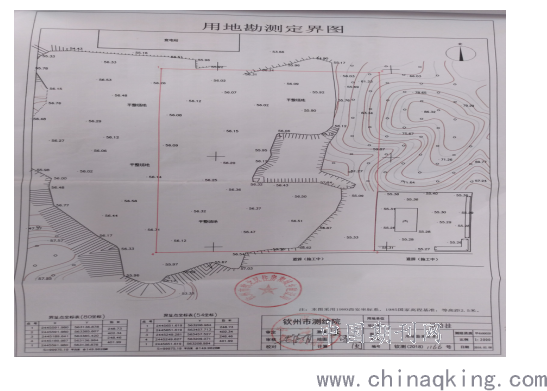

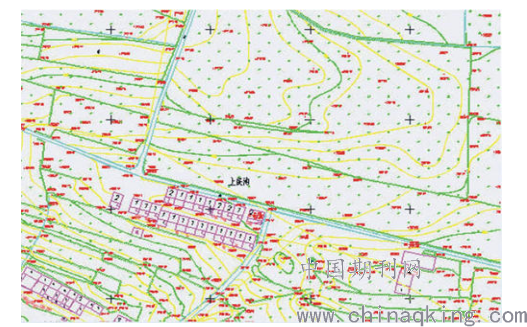

勘测定界图和地形图的区别如下图：
.png)
.png)
3、结语
通过本文的介绍，我们对地形图与勘测定界图的联系与区别有了一定的了解，更加明确地形图与勘测定界图之间的差异。在以后的工作项目中更加明确成图的方法以及精度的控制，以确保测量信息的准确度和合理性。
参考文献
[1] 丁涛. 勘测定界图测绘工作探讨[J] 中小企业管理与科技.2018(09)
[2] 翟丽. 勘测定界图测绘工作探讨[J] 现代经济信息.2009(10)
[3] 王晓春，地形测量，北京:测绘出版社.2010
[4] 詹长根，地籍测量学，武汉:武汉测绘科技大学出版社，2005
从事的主要工作：航空摄影测量、地理信息技术及常规测量研究；
