人防中心医院战时给排水设计探讨

发表时间：2021/5/20 来源：《基层建设》2020年第35期作者：吉小牧

[导读] 摘要：本文介绍了人防中心医院战时给排水设计要点，并对现存问题进行分析研究，为今后的设计工作提供思路。

        南京优佳建筑设计有限公司江苏南京 210000
        摘要：本文介绍了人防中心医院战时给排水设计要点，并对现存问题进行分析研究，为今后的设计工作提供思路。
        关键词：人防中心医院、战时给排水、设计探讨
        1 引言
        现代化城市一旦遭到核袭击或大规模的空袭，会产生大量伤员，并且会造成地面建筑的倒塌、药品及生活必需品短缺、城市医疗机构瘫痪等，此时只有具备预定防护能力的人防医疗工程，才能够承担起对伤员的医疗救治任务。因此，建造能适应未来战争条件下的医疗救护工作的各级各项战时医疗救护工程是很有必要的。
        本文结合实际设计项目对人防中心医院战时给排水设计进行探讨。
        2 人防中心医院战时给排水设计
        人防医疗工程按其规模和任务划分为三等：一等人防医疗工程（即中心医院）战时主要承担对伤员的早期治疗和部分专科治疗；二等人防医疗工程（即急救医院）战时主要承担对伤员的早期治疗；三等人防医疗工程（即救护站）战时主要承担对伤员的紧急救治。
        人防中心医院的战时功能和防护及防化等级要求比较高，故其战时给排水设计相对其他人防地下室工程更复杂困难。
        2.1 某市人防中心医院项目工程概况
        本项目为某市配合当地综合性三甲医院建造的掘开式人防地下室，战时主要功能为中心医院，本中心医院建筑面积约4000㎡，根据规范中对掘开式人防医疗工程防护区建筑面积要求可按一个防护单元设计。人防地下室其他防护单元另配备有战时药品物资库、医疗专业队队员掩蔽部、战时救护车库和战时固定电站一座。
        该中心医院按使用功能分为四个功能区，第一功能分为两个密闭区，第一密闭区为染毒区由分类急救部和通往清洁区的第二防毒通道、洗消间组成，第二密闭区为手术医技区；第二功能区为管理设备区；第三功能区为烧伤病房区；第四功能区为隔离病房区。
        2.2 战时给水
        2.2.1 战时水源
        本工程平时水源取自市政给水管。战时生活及洗消用水、战时空调冷却循环水和战时电站冷却水分别取自工事内部分别设置的贮水池。为了方便取用，在每个功能区的清洁区内设置不锈钢装配式水箱作为战时饮用水源。战时生活饮用水的水质需满足GB50038的要求，用水量应按照伤病员和工作人员的不同标准分别计算。
        本工程无法设置内水源，因空调系统和水冷柴油发电机组负荷均较大，生活和冷却循环水池总容积达到了1200m³。因此，对于战时需要长时间坚持工作的工程，有条件时应优先采用内水源如水井等，不仅供水更加可靠有保障，而且可以节约战时水池等占地。
        2.2.1 战时给水系统
        战时人员饮用水由设于水箱上的取水龙头和开水器供给。在管理设备区设置一座生活及洗消水池，生活及洗消用水采用气压给水设备增压后供至各用水点，战时主要用水点可参考RFJ005-2011中附表要求设置。
        需要注意的是第一密闭区和第二密闭区的给水管道需要自气压给水设备的出水管处分别独立设置，因为第一密闭区属于轻微染毒区，供给该区的给水管独立设置，可以避免给水交叉污染。
        在手术部、口部淋浴室分别根据热水用水量和水温要求设置相应的电热水器。
        2.3 战时排水
        本项目地面为综合性医院，战时医疗污水排放接至地面污水处理设施，可采用消毒处理工艺后排入市政污水管网。其中要与土建专业沟通保证污水处理设施战时的防护功能。
        战时生活污水井的有效容积包括平时使用的调节容积和战时隔绝时间内的贮备容积。需要注意的是其隔绝时间较长，计算时长须根据相应规范的防化等级要求确定。
        平时和战时均需使用的厕所，其污水井的通气管应分别设置。平时通气管接至室外或排风竖井，临战时平时通气管关闭，增设接至厕所排风口的通气管，便于战时管理和提高防护的安全性。
        2.4 战时洗消
        2.4.1 洗消给水
        中心医院战时洗消主要包括人员洗消和口部染毒墙、地面洗消。
        人员洗消方式为淋浴洗消，在穿衣检查间内设置3台电热水器并联使用提供洗消热水。洗消水量按照规范要求根据洗消人员数和用水量标准确定，淋浴洗消的热水供应量按照人员洗消用水量和洗消器具热水供应量取小值计算。
        热水器的选择需要保证在3h内将全部淋浴用水加热至设计温度，一般为37℃-40℃。其最小加热功率由热水总耗热量、加热时间、加热器的热效率和加热器台数计算所得。当热水器按1台、卫生器具为2套、热水器加热效率按85％考虑时，不同冷热水温差下的热水器可参考表2选择。
        表2 电热水器最小功率计算表

        注：冷水按当地最冷月平均给水温度
        口部墙、地面洗消水量应根据需冲洗面积冲洗用水量标准计算。当战时主要出入口很长，需冲洗面积很大，冲洗用水量超过10m³时按10m³计算，冲洗不到的部分，由防空专业队负责。
        2.4.2 洗消排水
        在淋浴洗消间和需冲洗的口部染毒区分别设置收集洗消废水的地漏或集水井。洗消废水与清洁区排水集水井须分开设置，集水井的压力排水管也分别设置。
        战时人员主要出入口和进风口部在防护密闭门外设置集水井，用于收集防护密闭门外通道和部分染毒房间通过防爆地漏排放的墙、地面冲洗产生的废水，该集水井设有在冲击波作用下不被破坏的防护盖板。
        人员淋浴洗消间内设置用于收集人员洗消和部分室内染毒区通过普通地漏排放的墙、地面冲洗废水。
        2.5 战时固定柴油电站
        2.5.1电站给排水
        根据暖通专业要求，该项目战时柴油电站采用水冷却方式。因为需要设置大型冷却水池和水冷却系统，这使得给排水专业设计产生了一定的难度。

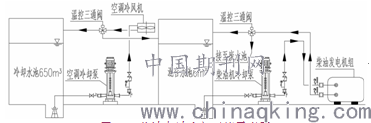

        战时电站内空气热量由空调冷风机带走，柴油发电机热量由水循环带走。因机房空调冷风机要求的进水温度较低，柴油机热交换器冷却循环要求的进水温度较高，所以利用冷风机部分出水作为柴油机热交换器冷却进水，通过设置在各自回水管路上的温控三通阀门进行水量的自动调节，以满足混合水池作为热交换器冷却水的要求。柴油电站冷却系统原理参见图1。

        图1   柴油电站冷却系统示意图
        冷却水池容积根据暖通专业提供的空调冷风机用水量和规范中要求的储存时间计算，本项目所需冷却水池约为650m³，该水池为染毒水池，需设置在战时电站内部。因为水池容积较大，可与土建专业协调利用坡道下方空间，或向下挖深等方法，以减少该空间对于平时使用功能的影响。
        电站机房内的污废水和柴油发电机组排出的剩余热水均排至柴油发电机房内部设置的集水井内，由电动潜污泵排至工程外。
        2.5.1电站供油
        在电站单独设置储油间内设有两个贮油箱，战时通过设在室外的防爆波油管接头井将油输入油箱。战时柴油发电机需要使用时，油箱内的油通过自流进入柴油发电机底座内自带的日用油箱中供给发电机使用。
        需要注意的是油管接头井的设置位置，应考虑大型油罐车靠近加油的方便性。
        3 结语
        人民防空是国防的重要组成部分，是现代城市建设的重要内容。设计中应采取相应措施，使人防医疗工程建设在确保战备效益的前提下，充分发挥社会效益和经济效益。人防医疗工程给水排水设计应按工程规模与功能、伤员和医护人员数量、医疗与辅助诊所房间配备的设备及其环境要求等综合考虑，以使系统合理、使用方便、安全可靠。
        参考文献：
        《人民防空医疗救护工程设计标准》RFJ005-2011
        《人民防空地下室设计规范》GB50038-2005
        《全国民用建筑工程设计技术措施——防空地下室》中国计划出版社
