何慧伦
佛山供电局
摘要：本文详细分析了一起由于线路失压继电器接点间绝缘异常引起的交流窜入直流系统的事件，造成了线路测控装置遥信电源空开多次跳闸的故障现象。通过分析事件经过并给出整改建议。
关键字：遥信电源、交流窜入、失压继电器
一、事件简况

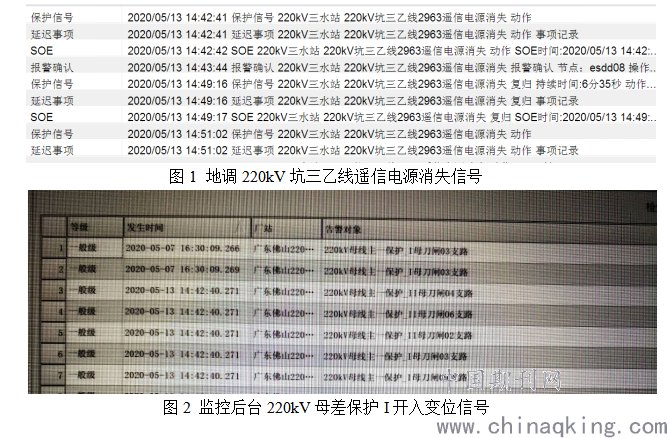

某220kV变电站220kV线路测控装置遥信电源空开自2020年5月12日 14：42：40.278至2020年6月7日 11：37：21.434，共跳闸35次。同时220kV母差保护I（BP2C）装置除坑三乙线外所有间隔原本在分位的刀闸位置，均发生一次变位，持续时间3ms，未发出刀闸变位告警及互联告警。
6月12日，继保人员排查端子箱时发现，线路TYD失压继电器故障，导致交直流接点之间绝缘下降，交流220V串入直流系统，导致空开跳闸。更换TYD失压继电器后，故障消失，测控装置、母差装置恢复正常运行。
.png)
二、事故（事件）发生过程
（一）事件发生前的运行方式
事故发生前，220kV母差I保护装置与220kV坑三乙线测控装置电源均取自#1直流系统。
（二）事件发生过程
（1）5月13日-5月28日，每次空开跳闸后，运行人员检查测控装置除遥信电源消失外无异常告警，#1直流系统上所有保护测控录波装置除220kV母差保护I外无异常信号。
继保人员现场检查发现遥信电源与操作电源存在70V寄生，寄生位置定位到机构箱压力低闭锁继电器和开关总闭锁继电器。继电器内控制接点与信号接点之间绝缘低，拆开寄生电缆后遥信回路对地绝缘正常，正负间绝缘也正常。运行人员试送空开，经观察仍然跳闸。
继保人员更换遥信电源空开后，经观察仍然跳闸。
（2）5月29日-6月30日，坑三乙线按计划停电检修。停电检修期间，空开无发生跳闸。
停电检修期间，检修人员安排更换坑三乙线间隔开关机构箱内压力低闭锁继电器和开关总闭锁继电器，更换后，经继保人员检查，寄生问题得以解决。
停电检修期间，继保人员结合施工单位，对坑三乙线间隔端子箱内、刀闸机构箱、开关机构箱内交直流电源之间绝缘进行检查，除发现部分刀闸加热器故障外，绝缘正常。
（3）6月1日-6月12日，6月1日坑三乙线恢复运行后，23:05、00:49、01:14分，空开再次跳闸。继保人员逐一排查端子箱内交流电源，故障定位到断开刀闸控制电源后，空开不再跳闸。
6月7日，继保人员发现故障点在220kV坑三乙线线路TYD继电器接点处。该继电器由于机械连杆抖动，将交流接点1脚与直流接点7脚直接绝缘击穿，220V交流电源直接接入到遥信电源开入，与对地电容直接行成回路。并影响#1直流系统母线电压，造成220kV母差保护I装置刀闸开入变位。
三、原因分析
从故障现象分析，每次空开跳闸后均可以重新投入，故障现象为瞬时故障。每次空开跳闸，检查后台及其他装置，跳闸同时没有直流系统告警信号发生。但220kV母差保护I（BP2C）装置除坑三乙线外所有间隔原本在分位的刀闸位置，均发生一次变位，持续时间3ms。查看装置与后台变位一致。现场220kV母差I保护装置与220kV坑三乙线测控装置电源均取自#1直流系统。即判断故障时，交流窜入#1直流系统母线电压。
（1）遥信电源与控制回路电源寄生问题
在检查过程中发现遥信电源空开断开后，遥信公共正电仍有-75V的电压，逐一排查开入后，定位故障在机构箱内“220kV坑三乙线2963开关SF6压力低闭锁”、“220kV坑三乙线2963开关总闭锁”信号。

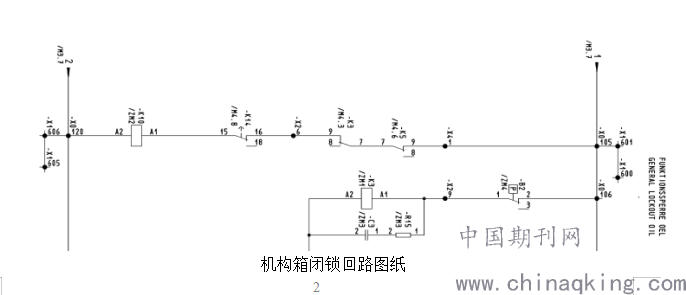

机构箱内的K3、K10继电器两对接点分别串在控制回路和遥信回路中，继电器的绝缘降低，造成遥信电源与控制电源的寄生。
更换继电器后，寄生问题解决。分别测量遥信电源正负对地，及正负之间绝缘均满足要求。
.png)
（2）交流窜入直流问题
继保人员逐一排查端子箱内交流电源，故障定位到断开刀闸控制电源后，空开不再跳闸。
分别检查坑三乙线刀闸控制回路，结合在线路停电检修时空开不跳闸的现象，可知线路正常运行时，断路器在合位，1刀、2刀、4刀、02刀、04G1刀电磁锁控制回路均没有电。只有04G2刀电磁锁控制回路在线路运行时带交流电。
随后沿着回路检查到TYD继电器，发现其连杆有抖动情况。取下继电器，发现其交流接点1脚与直流接点7脚的绝缘已经击穿，220V交流电源直接接入到遥信电源开入，与对地电容直接行成回路。
.png)

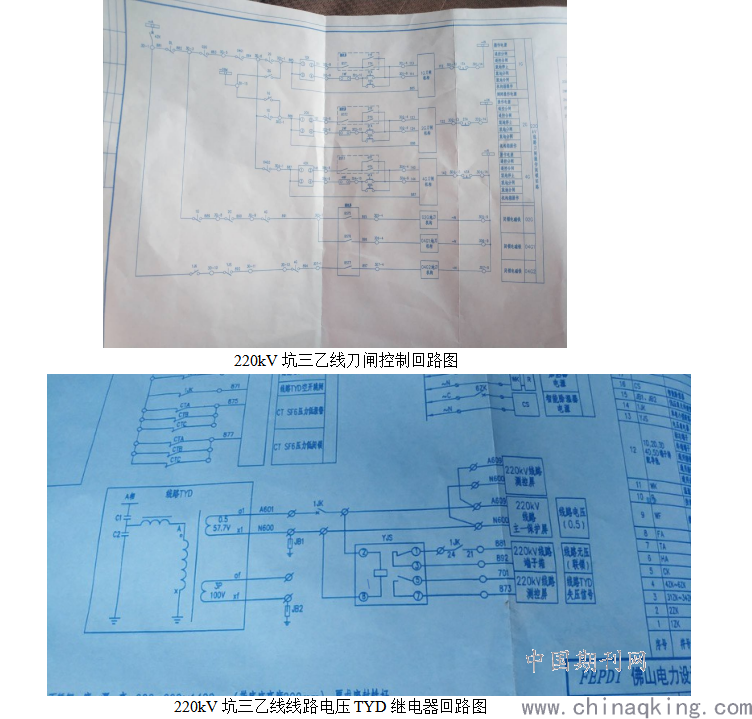

如图所示，TYD继电器分别有两对接点，其中1-3接点为40刀闸合闸闭锁用，是为了避免线路热备用时，40刀带电合闸，由于刀闸控制回路用的是交流220V，当1脚和7脚短路时，交流220V直接窜入了#1直流系统。
经试验，该直流空开对交流电流大于12A时可以跳闸。交流窜入直流系统后，通过耦合电容形成回路，直流系统中路过交流电路。遥信电源空开跳闸，跳闸后故障隔离。

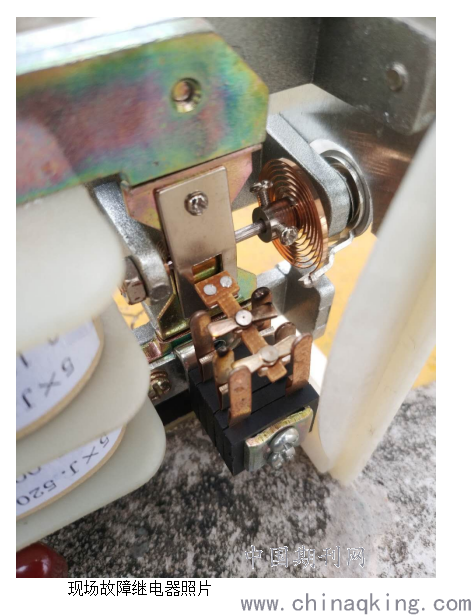

现场故障继电器照片
.png)
（三）原因分析
线路电压继电器由于长期带电励磁，容易引起金属疲劳，且继电器机械连杆部分不牢固，接点间的位置距离非常近，且限位设置不合理，容易发生类似本次故障中的接点绝缘问题。
四、事件防范措施
（一）加强对线路TYD继电器日常巡视，留意是否存在异响。
（二）线路有压闭锁40刀闸合闸回路，在测控装置中的间隔层五防逻辑可以实现，是否考虑取消电磁锁的五防闭锁。如需保留，是否考虑采用不同继电器实现该功能。
（三）验收时，加强对TYD继电器的动作特性试验。
