王东阳1 朱乐方2 冯雄雄2
1国网临沂供电公司 山东临沂 276000； 2国网甘南供电公司 甘肃甘南 747000
摘要：窃电现象的出现给供电企业带来巨大的经济损失，特别是随着经济社会发展，新型窃电手段层出不穷，由此以反窃电技术为主题的研究也越来越多。本文旨在全面分析窃电现象的原因和手段，着重探讨有效的反窃电技术措施。
关键词：窃电；反窃电；窃电器
引言：随着内经济发展进入新常态阶段，社会用电增速从两位数增长高位回落，通过降本增效、向管理要效益成为供电公司当前发展面临的重要问题。与此同时，反窃电问题屡禁不止，不仅居民用户窃电，有些企业也将窃电作为获利手段，导致中低压线损高居不下、电能大量损失，严重损害了供电企业的合法权益，扰乱了正常的供用电秩序，阻碍了电力企业的正常发展，而且严重威胁着用电安全。
一、常见窃电方式
1.改变电流窃电
这种窃电具有如下几种：①断开TA二次侧，短接TA二次侧或使TA分流，使电流幅值从大变小或无；②改变TA变比，将大电流比的电流互感器铭牌换成小电流比的电流互感器铭牌；③将TA二次极性接反，使表计反转。
2.改变电压窃电
这种窃电具有如下几种：①失压窃电，将TV的保险断开或在TV二次回路装一个开关， 随时断开电压进行窃电；②欠压窃电，虚接电压线，即电压线芯线揉断，或外层塑料未剥，直接压接；③将TV二次相性接反，使表计反转。
3.改变表计结构和接线方式窃电
这种窃电具有如下几种：①在计度器上做文章，改变表计时间常数，或使计度器不显示，损坏其机械传动部分；②改变永久磁铁位置，使磁铁与铝盘间隙变小，表计走慢；③改变表计电流线圈匝数；④改变表计电压与电流相序接线，即相序错接线。
4.强交流磁场窃电
部分电子式电能表采用步进电机计数器，而步进电机计数器在强交变磁场作用下会自动计数，改变磁场的方向，计数器便会快速递减计数，从而实现窃电。
二、智能型窃电方式
伴随窃电现象出现了为窃电者提供服务的行为，如生产、销售窃电装置，传授窃电技术，帮助他人窃电获取报酬等。智能型窃电手法是从电能计量装置的基本原理入手，改变电压、电流及相位等参数，使电能表慢转、停转甚至反转（如使用倒表器窃电、改变电能表结构窃电、远方遥控方式窃电等），由于采用了窃电装置进行窃电，不需伪造或开启计量装置封印，表面看起来并不改变电能计量装置接线，只是在负荷侧加装窃电装置。此类窃电方式具有科技含量高、智能型、隐蔽性强、不易发现等特点。
1.电磁干扰窃电器的原理分析
电子式单相电能表绝大部采用步进电机计数器，而步进电机计数器在强交变场作用下会自动计数，改变磁场的方向，计数器便快速递减计数，从而实现窃电。例如: 将电子式电能表置于一个足够强的交变磁场中，如果步进电机屏蔽不好，步进电机就会受交变磁场的影响而转动，从而使得计度器转动。
2.利用移相器窃电的原理分析
感应移相器原理上是一种工作在移相状态下的旋转变压器，其输出电压和输入电压的时间相位移在0~3600范围内与转子转角成线性关系，而输出电压的幅值恒定不变，移相器在结构上相当于转子被蜗轮制动的三相绕线式异步电动机，定子绕组作原边，接电源，转子绕组作副边，经滑环、电刷与负载连接，定转子间只有磁的联系而无电的联系，转子不能自己转动，须按使用者的要求转动蜗轮螺杆，使转子在某一范围内移动某一角度，因转子转速为零，故相当于变压器。移相器通过改变转子位置，改变了输出电压的相位，而不改变其大小。
设负载电流为Ia、Ib、Ic且为阻性，则负载实际用电量为:P=UaIa+UbIb+UcIc
设:线路对称， Ua=Ub=Uc，Ia=Ib=Ic，则:P=3UaIa=3UabIa

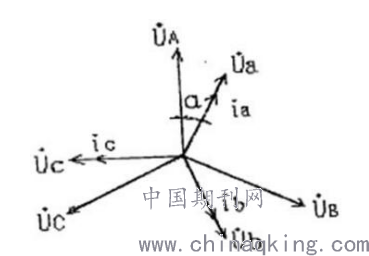

而电表实际测量的电能为:P表=3UABIACOS(180°-α)
设:Ke=Ki=1，则: UAB=Uab，IA=Ia，P表=3UabIaCOSα
.png)
可见电能表测出的电能比实际负载的用电量少，负载不变的情况下，如果把移相器的角度由0°逐渐增大，则功率表的读数会逐渐减小，当角度大于180°时，功率表的读数变为负值。
3.遥控型窃电器窃电原理分析
电子遥控装置窃电采用的是失(欠)（或分流）压窃电方式，即窃电者采用改变计量装置电压回路的正常接线，经遥控造成计量电压回路开路（电流回路分流），导致计量电压（电流）回路故障，使电能表的电压线圈失压，从而导致电能表不计。但是由于该装置使用了电子遥控等高新技术，具有体积小、安装方便、隐蔽性强、可随意控制的特点，供电检查极难发现。窃电者可十分方便的根据自己的要求随时进行遥控，由于高压计量箱安装位置较高，用电检查很难发现。
三、反窃电技术措施
从以上分析可以看出，为达到窃电的目的，都要直接或间接地接触到计量装置（电能表或者互感器），技术反窃电措施主要如下：
1.对居民用户采用集中装表箱或全封闭电能表箱，即线进管，管进箱，箱加锁（封）的办法，使人、表分离，让用户无法接触到表计及二次线。
2.对大用户、工矿企业的电能计量装置，应由三方加封，用电监测部门、检定部门及用户不得私自一方起封计量箱或计量柜。
3.对用电量特别大的用户，可在第2点条件基础上，再加装自动录相装置，这是防窃电最可靠的措施，可防止窃电者不认帐。
4.使用新一代电子式多功能电能表。因电子式电能表具有不能倒装、底度不能清零，不可更改表计常数，有失压、失流记录及电流不平衡记录、逆相序记录、设表等事件记录等的防窃电功能。
5.对于强磁场窃电，可采用厚度大于1 mm的钢板将步进电机计数器（或整个电能表）屏蔽起来，从而使强交流磁场不至于影响到电能表的正常工作。
6.使用二维码技术制造的电能表锁封及锁封系统，并辅以完善的日常业务管理流程。
7.采用先进的防窃电系统（比如以 GSM?移动通信网络为信息传输平台），推广使用自动抄表系统，对用户的用电情况进行实时监测和科学管理，以便快速发现窃电行为，防患于未然。
8.防止采用电子遥控装置进行窃电的措施。（1）改变高压计量箱的安装位置，将高压计量箱安装在跌落保险的靠线路侧，同时在线路计划性停电时安排人员巡视，这样将使窃电者无法进行遥控装置的安装；（2）尽量选用灌注型干式高压计量箱，使窃电者无法进行遥控装置的安装。
结论：反窃电是一项长期的、复杂的工程，要彻底解决窃电问题，一是要有完善、可靠的技术措施，针对当前窃电者利用遥控、光感等高科技、高智能的技能型窃电手段，必须配备先进的现场检查、校验仪器，以便于用电检查人员在现场及时发现计量装置的异常情况，同时推广使用具有防窃电功能的电能表和互感器；二是要设立严格、科学、合理、规范的管理措施，及依靠国家法律、法规的支撑和社会公众的支持，通过各方力量的密切配合，才能有效制止窃电行为，从根本上保障和维护国家利益。
