陈勇
上海盈硕消防工程有限公司 519000
摘 要：建筑电气包含强电系统和弱电系统，现代化电气设备和装置的安装质量直接影响一个建设工程的使用功能、竣工后运行的可靠程度、投资效益的体现等，本文结合笔者的实际施工经验，针对建筑电气的全过程施工管理与质量控制进行探讨，并对研究成果做出总结，给类似施工提供借鉴和帮助。
关键词：建筑电气；全过程；质量管理；过程控制
引言
对于电气工程施工质量，关乎人们的生活水平及体验感受，现代化的施工设计，要求有全面贯彻实施，才能完美诠释电气工程赋予的科技便利，因此对电气工程施工过程也提出了很高的标准和要求，施工过程各方面的质量管理和控制，施工现场管理的好坏，直接影响到工程的质量和进度安全乃至经济效益。
1 电气工程施工前的主要准备工作
1.1 对电气工程施工图纸审阅，积极参加设计交底和图纸会审
施工前期间准备工作要充分。对于强电系统，主要是了解建筑物配电室、配电箱、柜的位置，电缆、电线的引入或引出方式，设备容量，各级电气设备及管道的布置，线路的敷设方式，管道的直径、横截面、线数等；系统图与平面布置图是否一致，不是所有设计图都可以综合看清楚，如有的图中没有标明管道规格尺寸和线数，它们可能会在图纸的设计说明中提示，也可以在系统图纸中找到。如果在系统图中找不到，则需要分析设计图中的管道布置、管道规格尺寸是否合理可行，如耐火电线或电缆的直径等。一般情况下，设计人员只按照标准图集进行设计，设计的电线电缆的直径比普通电线电缆的直径大得多。如果按图集选择，将来可能会造成布线困难。这些可以在图纸会审时更改；例如，在动态设计图纸中，按标准设计的电线管直径不能大于土建允许的设计楼板，允许的厚度会导致土建楼板无法浇筑混凝土或楼板厚度超标。这些问题必须在施工前解决，否则，将对以后的施工产生很大的影响。
1.2对功能性的问题应和设计前期沟通完善，确认后期施工无遗漏问题
对于弱电系统，机电安装单位主要负责预埋管线，一般由专业分包队伍进行穿线、安装、调试。因此，主要目的是了解电气线路的走向和数量是否能满足功能要求，如消防系统的控制要求。一些强电配电箱需要有消防信号，设计说明或系统图中要求有消防信号，但平面图中没有显示，如果不注意图纸，会给以后的安装带来很大的麻烦；例如，现行消防系统规范要求，排烟风机、消防水泵在消防控制室内必须有一条“直启”线，有些图纸在设计中容易遗漏。此时，需要及时与设计师沟通，添加这样的管线，而消防报警控制主机，由于不同的生产厂家，接口方式，控制逻辑关系会因不同厂家有差异，这种情况，还必须和供应厂家进行沟通，在技术参数，回路设置上，深化设计，进行完善。
1.3 组织与相关专业的图纸会审，做好协调施工准备
与相关专业图纸会审同等重要，主要是防止在施工过程中出现各专业设计不一致，导致无法施工或施工难度大的现象。如某试验楼施工中，前期各专业未按要求会审，走廊内通风管道因楼层较低被占用，同时走廊内还有消防、喷淋、消火栓供水，使强弱电线槽（均为大型）及格栅灯具安装困难，各专业反复协商调整，造成大量的人力、物力浪费，因此各专业图纸会审，甚至绘制重要节点的剖面图，有助于防止施工过程中可能出现的故障：暗配管线不能使用，灯具、电气设备不能安装，设备没有电源；尽量避免重新布线和布线，减少浪费和对工程整体质量的影响。
2 施工过程中的质量管理与控制

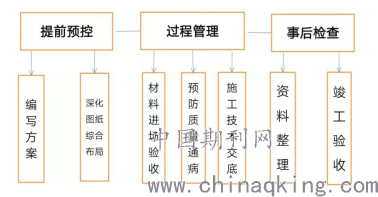

在施工过程中质量管理与控制，主要坚持“提前预控”、“过程管理”和“事后检查”的原则；预控主要是方案编制和深化图纸上；过程管理主要是材料进场验收，预防质量通病，施工技术交底；事后检查主要是施工验收和资料整理，见下图：
.png)
图1 施工过程中的质量管理与控制
2.1 结合实际施工，编写切实可行的施工方案
方案的编制应符合施工现场的实际情况，并应根据当地的一些标准进行编制。很多单位照搬书本上的方案，一些没有列入项目的东西也写在方案里，让人觉得很假。如北方一些城市在编制材料要求时，明确要求KBG镀锌管壁厚不小于1.2mm（由质监站下达），南方一些城市仅要求1.0mm以上（也由质监站下达），很多技术人员的计划书一般都是按照国家标准编写的，没有按照当地的要求明确具体的质量要求，这就容易造成采购时退货、更换或工程返工的现象。
2.2 结合图纸与现场情况，完善二次综合布局
对于电气施工管理来说，根据图纸进行二次综合布置，根据现场条件合理、经济地确定管线的方向和位置也很重要。良好的布局也可以降低工程造价。例如，在普通住宅项目中，根据消防规范，手动报警按钮底边距离地面1.3米--1.5米，声光警报器距离地面2.2米上方，而这两个点位通常都是一道布置，许多图纸没有说明穿线管线是铺设在地面上还是铺设在顶板上。住宅楼的层高一般在2.8米左右，因此，从顶板到墙体敷设管线是最经济的；例如轻钢结构工程墙上电气设备，可充分利用钢结构墙上的水平C型钢檩条梁铺设电气管线（一般结构墙上不允许通电），燃气管道水平敷设），减少竖向管线的布置或者尽量缩短。这样既满足了设计和规范的要求，又满足了功能的要求，工人在穿线施工上也不那么费力。
2.3 结合材料进场验收，严格把关不许差次产品设备进场
建筑材料的验收对工程质量起着直接的作用。例如，在选用KBG镀锌线管和86接线盒时，许多施工单位为了节约资金，在选用这两种材料时，都是以次充好。在施工过程中，大量的电线管在浇筑混凝土时被损坏，护管人员无暇处理和查找，导致后期清管穿线的管线较多，耗费大量的时间和人力，有时对土建结构造成损坏；也会后面插座板安装不稳定。设备选定不能盲目按价格选择，必须按照质量标准和设计文件要求严格订货和购买。各环节处理不当会影响工程质量。例如，质量好的照明器具和镇流器不容易损坏。质量差的镇流器，照明灯具交付用户使用后，维修率会很高，这需要更多的人工费，也可能影响施工单位社会声誉。进场验收包括外观检查、电气性能检查、必要的拆卸检查，必须注意对进场的材料和设备的严格检查。另外，对材料设备的合格证、说明书、试验报告等相关资料进行验证，不合格的材料不进行采购、验收和使用。对于重要和关键的材料、装置和设备，还需要了解制造商的制造工艺、质量控制、测试手段和管理水平。必要时，管理人员应拜访制造商，确定最佳供应商。
2.4 结合施工工序，进行技术交底和作业指导
过程控制是从工程开始，电气管理人员必须经常到施工现场进行检查指导，并进行详细的技术交底，让工人知道怎么做，必要时用手做一个样板，让工人现场学习；根据施工流程，对关键工序要严格把控，比如样板段和样板层，就要把技术要求，施工标准，都要交代到位、彻底，有些关键部位，还要把定位和标高核对后跟工人交底，选用技术能力强，经验丰富的工人现场操作，监督和把控整体施工质量，消防的关键工序就是管道管口压槽，支架焊接，报警电线搭接，以及排烟风管的咬口，翻边，法兰连接等，不要等工人来做施工完毕后检查发现不符合要求而造成返工，造成时间和材料的浪费。
2.5 结合过程管理控制，预防质量通病
过程控制还体现在对质量通病的防治上，比如质量通病之一：室内插座和开关不在同一标高；室内大面积灯具排列不整齐。其实这些通病都可以提前预防：在嵌入开关和插座盒时，统一水平线的控制。在每一个箱体下面标上标高线的方法，给工人的位置就是箱体的安装标高，所以工人在施工过程中只需根据标记把线箱固定好，大大加快了施工速度和进度提高了预埋精度；对于大面积照明箱子定位，在模板的敷设结束后，采用拉线确定箱子位置的方法，用铁钉将线箱固定在木模具上，防止线箱的移动，可以有效避免灯具成排安装不规范现象。
2.6 结合施工验收，及时对工程资料收集整理
工程中的质量管理和控制也反映在施工过程资料的收集和整理上。工程资料是体现工程内在品质的文件，通过整个施工过程，工程资料真实反映了工程施工的实际情况，必须客观、准确地反映工程施工内在的质量，作为工程竣工验收、管理、使用、维护、修改、扩建的依据。工程技术资料要根据工程进度及时整理，各项文件内容齐全，数据准确、真实，签证齐全。在重点部位和关键的地方可以留下影像资料。
3 建筑电气工程施工完后的设备调试
竣工调试是对上述工作的检查和检验。应选择经验丰富、综合性强的技术工人进行调试。调试的首要任务是打开电灯，给插座供电。配电箱、柜内的开关元件应做好标识，控制对象应清晰。设备的调试应按产品说明书和设计图的要求进行，各项性能指标，风机的输出风量、噪音等指标应逐个检查。特别是消防和安全控制系统要反复试验，达到设计要求。最终检查的关键工作不能只有施工人员来做。最好的做法，可以由物业公司人员参与监督调试。物业公司是后期工程使用的直接管理者，一方面，通过参加现场调试，可以为设备的熟练使用和维护打下基础。另一方面，调试完成后，对后期长时间运行管理提供参考依据。
4 结论与建议
综上所述，加强建设项目的电气工程质量管理非常重要。电气工程的质量有问题，例如，灯具、插座不能正常点亮、不通电、设备不能正常运行等，这都不是一个完美的项目。在现代科技高速发展的今天，必须重视电气工程的质量管理和控制。只有严格监督检查，逐次检查，防止错误，加强质量的事前管理，才能预防施工中的质量通病，确保安全生产的可靠性。工程之美，体现在对设计理念的深入贯彻执行，满足安全、清洁、美观、使用的功能，实现人与建筑的和谐。一个好工程，离不开电气施工管理人员的严格要求，充分发挥全过程把关的能动作用，这样对执行质量标准及施工示范，都有深远的影响。
参考文献：
[1]钟佩联.建筑电气施工中存在的质量问题与控制方法[J].建材技术与应用，2009（1）.
[2]徐秉和,周士达.试论建筑电气工程施工中的质量控制[A].?吉林省土木建筑学会.吉林省土木建筑学会2013年学术年会论文集[C].吉林省土木建筑学会:,?2013:3.
[3]郑志远.现代建筑电气安装工程质量控制技术要点分析[A].?中国科学技术协会.科学时代——2014科技创新与企业管理研讨会论文集上（科技创新）[C].中国科学技术协会:,?2014:1.
