方如成
浙江浙能华光潭水力发电有限公司 浙江 杭州 311322
摘要：本文主要介绍了华光潭水电站三、四号机组主轴密封水的供水管路设计改造，分析了之前由于水质问题导致主轴密封中断必须停机清扫的原因，通过管路改造提高了机组的工作效率，以及为一些相关问题提供一定的参考价值
关键字：水电站，机组，管路设计，
一、工程概况
华光潭梯级水电站位于浙江省临安市分水江干流昌化江上游的巨溪，由2个电站组成，即一级电站和二级电站。一级电站坝址在昌北区鱼跳乡华光潭村下游2km，厂址在荞麦岭村的巨溪右岸，距坝址11km，电站装机2×30MW，其主要任务为发电，兼有防洪作用，于2005年9月投产运行。二级电站坝址在一级电站厂房下游1.5km左右的田蒲前村附近，厂址在其下游童家山村，距大坝6.5km，电站装机2×12.5MW，其主要任务为发电，于2004年5月投产运行。电站主要以发电、系统调峰为主要任务，同时是杭州电网进行“黑启动”的首选电源。
二、方案说明
华光潭水电站三、四号机组在二级库区经历强降雨后会出现由于技术供水的水质差，而导致主轴密封水水压低的情况。由于三号机将在2020年汛后进行机组A修及技术供水水管路改造，综合考虑先对三号机进行主轴密封水滤过器及管路进行改造。
三，改造过程
1、目前状况

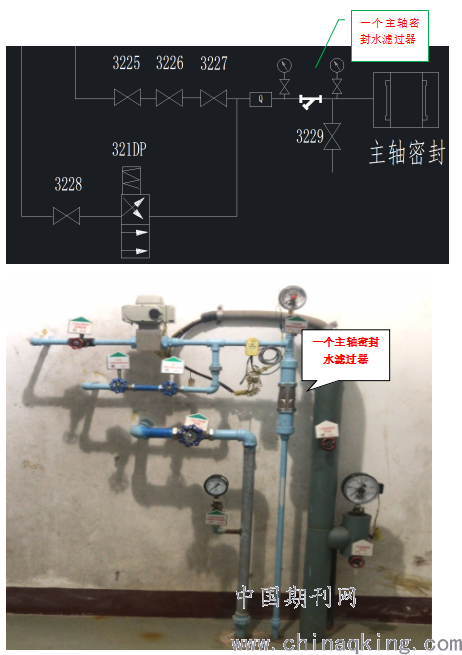

三号机主轴密封水滤过器只有一个，清扫主轴密封水滤网必须停机进行清扫，不够灵活，供水可靠性不高。
.png)
2、存在的问题
台风或强降雨时，水质较差，在2019年和2020年连续两年出现过由于主轴密封水滤网堵塞，主轴密封水水压降低，水车室顶盖漏水增大，顶盖水位偏高，导致水导油槽内负压，油位显示过低报警。
当强降雨后，主轴密封水质过差、滤网堵塞严重时，每年二级坝在较高水位需停机清扫主轴密封水滤网2-3次，若遇到泄洪期间即浪费水资源导致发电量减少，又降低发电的可靠性。
3、解决方案

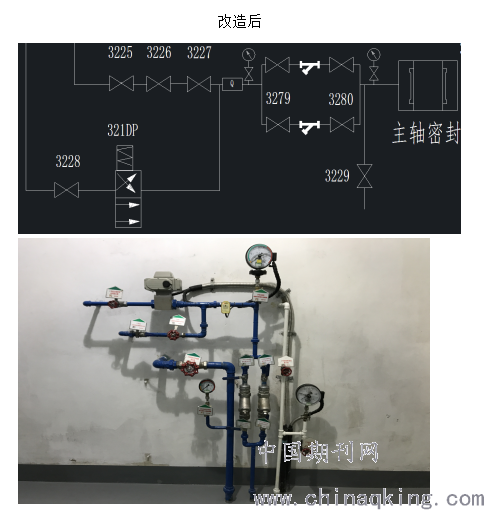

改造三号机机组主轴密封水管路，在主轴密封滤网处增加一个支路并带有滤过器及隔离阀门，两套滤过器互为主备用，随时可进行切换，做好隔离在不停机的情况下可以清洗堵塞滤网。
.png)
四、优化结果
三号机主轴密封水滤过器经改造后，大大增加了清扫主轴密封水滤网的便捷性，无论开机或停机状态，随时可以切换主轴密封水滤过器，对堵塞滤网进行清扫，解决了必需停机清扫滤网问题，提高了机组主轴密封水供水的可靠性及机组发电可靠性。
