李文飞
中建二局第一建筑工程有限公司 518000
摘要：装配式钢结构项目持续发展，对技术工艺、建设进度、质量安全提出新要求。住宅建筑层高小，装修时无需吊顶。传统楼承板镀锌底模板不能拆除，顶板也不能粉刷装饰。通过应用可拆式钢筋桁架楼承板施工技术，能够全面保障施工建设效果，同时对现场施工予以指导，降低人工与材料浪费。
关键词：可拆式底模；钢筋桁架楼承板；施工技术
可拆式钢筋桁架楼承板，是在工厂加工楼板内钢筋，将其制作为钢筋桁架，利用扣件，将钢筋桁架、底模板连接为组合模板。在施工建设环节，承载混凝土自重、施工荷载。在施工环节，钢筋桁架、混凝土协调作业，可以有效承载荷载。楼板混凝土浇筑完工后，直接拆除底模板，开展顶板装修操作，可以加大建筑楼层净高。可拆式钢筋桁架楼承板，可以明显减少钢筋绑扎量，保障钢筋间距、混凝土保护层厚度，确保钢筋均匀排列，加强楼板施工建设质量。混凝土浇筑为楼板后，可以维护现浇板刚度、抗震性能。
1、施工准备
1.1技术准备
第一，掌握设计要求。找寻施工图纸内的疑惑问题，做好科学化处理与管控。第二，遵循施工图纸、施工方案，提出科学化工程施工材料、周转材料，按照计划方案采购材料。第三，人员按照钢筋桁架楼承板排版图，确保材料供应充足性。
1.2材料准备
按照图纸要求，在加工厂内完成钢筋桁架加工，拼接到底模板上，运输到施工现场组装。也可以在加工厂内组装，之后运输到施工现场。钢筋：钢筋桁架楼承办上弦、下弦钢筋，选用HRB400E钢筋。腹杆应用冷轧光圆钢筋。支座竖筋、横筋应用HRB400E钢筋。钢筋性能与材质，必须满足标准规范要求。木制底模：可拆式钢筋桁架楼承板，底模厚度应当大于15mm，满足设计标准要求，最低屈服强度为260MPa。边模板应用2mm厚度镀锌钢板。钢筋桁架和木模板连接：使用专用螺栓，将钢筋桁架、木模板连接在一起，螺栓一次性摊销。木模板连接件间距为600mm。
1.3现场准备
在施工操作之前，及时联系钢筋桁架楼承板供货商，同时办理交接手续。按照现场实际情况，堆放和处理材料。安装施工现场，做好临时用电、用水处理，以此满足施工需求。组织配置劳动力，安排设备机械入场，并且做好安装调试工作。
1.4施工机械准备
施工建设期间，需要应用到小型电焊机，交流电焊机，大型电焊机，无齿锯、钢丝绳。按照现场施工要求，合理布设塔吊。
2、施工技术工艺
2.1施工放线
按照钢结构钢梁中心线，联合钢筋桁架楼承板、排版图控制线，弹出楼承板控制线。联合栓钉位置图，弹出栓钉在钢梁上的位置点。
2.2钢筋桁架楼承板施工
第一，组装底模：在加工厂加工钢筋桁架，并且将其运输到施工现场。在施工现场做好木模板下料，组装钢筋桁架。使用专用螺栓连接桁架与底模，并且将保护层垫块安装在桁架与模板之间。
第二，安装钢筋桁架：首先，钢筋桁架楼承板平面、立面施工顺序：在铺设钢筋桁架模板时，需要从起始位置铺设到另一方向，最后处理边角部位。按照主体结构，合理设定安装施工顺序，铺设不同层钢筋桁架模板。使用塔吊垂直运输钢筋桁架。在铺设楼板之前，按照图指表示起始位置，合理放置铺设板，与基准线齐平。安装第一板块后，将其作为标准，安装其他板块。通过扣合方式连接楼板，确保板块之间连接紧密。混凝土浇筑操作时，减少漏浆问题，同时确保排版方向一致。平面形状变化位置，能够随意切割钢筋桁架模板。在切割操作之前，注重检查切割尺寸。在复核操作后，需要在模板上放线。合理应用气割和机械方式，还原端部竖向钢筋后，再开展安装操作。当跨间收尾位置板宽小于600mm时，需要沿着钢筋桁架长度方向，科学切割钢筋桁架模板。在切割处理后，设置1榀、2榀钢筋增加，不能切断钢筋桁架。遵循图纸与技术规范，合理调整施工板块位置。板块直线度误差为10mm，错口要求低于5mm。钢筋桁架与钢梁位置相平行。在楼板位置设计洞口时，必须在施工期间预留洞口。按照设计要求，将加强筋设置在洞口周边，四周搭设模板。待至楼板混凝土满足设计强度后，切割钢筋桁架模板钢筋，可以应用气割、机械切割方式。裁断钢筋桁架，必须使用同类规格钢筋连接钢筋增加，同时做好恢复处理。遵循图纸要求做好补强处理。铺设钢筋桁架模板后，必须加大保护力度，防止产生人为损坏。由于单块钢筋桁架模板重，在铺设操作时，必须由多人合作操作，同时确保配合密切度。完成钢筋桁架铺设后，跨度大于最大无支撑跨度，则需要设置临时支撑。上层楼板临时支撑，应当确保下层混凝土强度超过80%。
第三，边模施工：首先，施工建设之前，应当深入解读图纸，应用1.2mm厚度钢板作为边模板，确定边模板型号、搭接长度。其次，安装操作时，边模板紧贴楼承板悬挑边，使用200mm间距自攻钉，固定楼承板底模与边模板底部。图1为边模施工图。

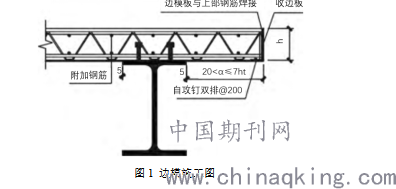

图1 边模施工图
第四，核心筒周边板施工：核心筒为钢筋混凝土结构，由于核心筒和钢梁相互连接，必须完成核心筒浇筑操作后，固定预埋连接节点，才可以在施工周边设置钢梁。因此，核心筒需要先进行周边梁板施工，在核心筒施工操作中，预埋垂直于核心筒板筋，板筋埋设到墙体的长度，应当限定在标准范围内。伸出长度符合钢筋100%搭接长度。墙体预埋钢筋部位，需要按照后浇带施工法，注重钢筋网拦截。
第五，拆除底模：首先，在拆除临时支撑时，必须确保楼板混凝土强度等级满足75%设计值，并且向监理单位提交申请书。经过监理工程师签字同意后，才可以拆除。其次，在拆除模板时，需要应用早拆方案，待至混凝土强度满足40%-50%时，先将无支撑部位大面积模板拆除，之后再拆除临时支撑。临时支撑立杆横向家奴90mm，纵向间距为1200mm。在立杆支撑位置，单独设置120mm宽度模板。最后，洞口焊接：针对邻近管道洞口的，需要将灯笼架（700×700）mm搭设在楼承板下方，步距控制在1500mm。完成支撑架搭设后，切割洞口，安装烟道洞口，预埋管道。
3、结束语
综上所述，相比于现浇混凝土楼板，可拆底模钢筋桁架楼承板施工工序简单，可以省略支模、拆模、钢筋绑扎操作，加快施工建设进度。针对钢结构建筑，可以维护项目建设速度、注重可拆底模钢筋桁架楼承板技术研究，详细介绍施工工艺，能够有效指导项目施工，全面促进钢结构、楼承板建筑建设推广，提升施工节能性与绿色性。
参考文献
[1]陈冉,王秋琦,庞延北.可拆卸式钢筋桁架楼承板在钢结构住宅的应用[J].山西建筑,2021,47(04):73-75.
[2]吴智,何昌杰,吕基平,陈方杰,李璐.简支转连续超高大跨非标钢筋桁架楼承板施工技术[J].施工技术,2021,50(02):1-4.
[3]雷强,孙彤彤,吴广彬.上海市川沙中学迁建工程可拆卸铝模钢筋桁架楼承板应用研究[J].施工技术,2020,49(S1):943-946.
[4]陈永娥,高铃钧,甘骑荣,王红委.可拆底模钢筋桁架楼承板施工技术[J].四川建筑,2020,40(05):326-328.
[5]林桂生,孙瑞甲,彭小勇,刘鹏宇,尹志强,钟日明.钢筋桁架楼承板在二次加建中的施工技术及经济效益分析[J].价值工程,2020,39(21):112-114.
