叶芬芬 郭岳军
浙江晶星齿轮电机有限公司 浙江绍兴 312300
摘要：本文强调了变频调速电机在冶金行业的棒材冷床输入辊道设备上的重要性，并通过对目前市场上变频调速电动机存在的问题进行分析，从而针对性的研究设计出了一种棒材线专用变频调速电动机。
关键词：棒材线；变频；调速；电动机
变频调速电机简称变频电机，是变频器驱动的电动机的统称。实际上为变频器设计的电机为变频专用电机，电机可以在变频器的驱动下实现不同的转速与扭矩，以适应负载的需求变化。变频电动机由传统的鼠笼式电动机发展而来，把传统的电机风机改为独立出来的风机，并且提高了电机绕组的绝缘性能。在要求不高的场合如小功率和频率在额定工作频率工作情况下，可以用普通鼠笼电动机代替。
1、棒材线专用变频调速电动机的研制目的
目前冶金行业的棒材冷床输入辊道设备，由于工况要求电机单独驱动悬臂辊道且需频繁启动和正、反转，因此选用一般电动机在频繁启动和正、反转运行中，经常会发生电机被烧坏的情况，从而严重影响了正常生产。企业急需一种安全，高效，投资成本小的变频调速电动机。
2、棒材线专用变频调速电动机的结构介绍

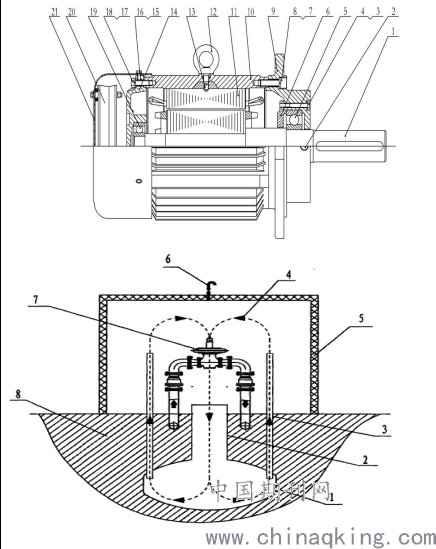

棒材线专用变频调速电动机，包括立式机座，立式机座内装有定子，定子压入立式机座后，用紧定螺钉作轴向定位；转子的两端装有单列向心球轴承，分别用装在立式机座上的前端盖、后端盖作径向定位。，为满足电机工况需要，前端盖上装有轴承润滑脂再补给装置，在对前端盖轴承加注耐高温润滑脂润滑时，电机可正常运行，无需停机。为防止润滑脂外溢，用安装在前端盖上的前轴承内盖来加以密封。立式机座外部装有接线盒和接线螺套，为方便吊装，在立式机座上还装有吊环螺钉。立式机座上装有后端盖和前端盖，后端盖上装有风罩，该风罩内装有全封闭轴流风机，以保证电机在不同转速运行时保持良好的冷却效果，防止电机被烧坏，延长电机使用寿命。转子的前轴承挡直径为后轴承挡直径的1.2～2.0倍（传统转子的前轴承挡直径与后轴承挡直径一致），对转子的电机输出轴部分作加长、加粗改进，能对转子的电机输出轴部分作机械强度处理，从而可以提高电机的输出强度和过载能力，进一步提高电机的使用寿命。前端盖可直接与辊道盖板法兰连接，很大程度上节约了生产成本，同时也节省了安装空间。
3、有益效果
新型棒材线专用变频调速电动机在不同转速运行时保持了良好的冷却效果，防止了电机被烧坏，延长了电机使用寿命；拥有运行可靠，维修方便等特点，是冶金行业棒材冷床输入设备的最理想驱动电机；对转子的电机输出轴部分作机械强度处理，从而提高了电机的输出强度和过载能力，进一步提高电机的使用寿命。提升了产品的竞争力。
.png)
4、结束语
本文所研究设计的棒材线专用变频调速电动机，针对现有变频调速电动机的问题缺陷，有针对性的进行了创新设计，使其结构简单合理，维修方便，冷却效果良好，提高了电机的使用寿命，降低了企业的成本，为企业效益的提升作出了极大的贡献。
参考文献
[1] 尚炳武。轧机用变频调速电动机的计算问题[J];电气应用;1992年05期
[2] 陈继武。一种新型变频调速电动机[J];安徽科技;1996年09期
[3] 施凉奎?。变频调速电动机的参数变化和设计[J]。《电机技术》。1999年03期。
