曹平军
中国船舶集团有限公司第七一〇研究所，湖北 宜昌 443003
摘 要 选用三维麦克斯韦线圈结构产生恒定磁场，采用铝合金材料作为线圈骨架，根据给定设计指标，采用ANSYS软件对线圈结构在三个方向上的外框、中框、内框进行受力分析，仿真结果反映出实际设计值与理论值的偏差，对线圈尺寸调整和机械加工具有指导意义。
关键词 麦克斯韦线圈；恒定磁场；ANSYS；形变
0引言
随着弱磁探测技术不断发展，弱磁传感器向探测更低磁场、更低噪声等极弱磁场方向发展，如超导量子磁强计（SQUID）、原子光学磁强计（CPT等）、磁阻磁强计（TMR等）等弱磁探测技术逐步成熟，并在武器装备中逐步应用。高灵敏度原子磁力仪磁强计的磁场噪声可达到3pT/。针对极弱磁场的测量和校准需求，需要研究极弱磁场的校准装置，其中核心装置是恒定磁场产生装置，在理论分析的基础上采用ANSYS仿真技术，可对线圈性能进行评估，对实际设计具有指导意义。
ANSYS是一款融合流体、电场、磁场、声场分析于一体的通用有限元分析软件，它提供一个强大的实体建模及网格划分工具，可以方便的构造有限元模型，可模拟多种物理介质的相互作用，并能以图表、图形、图线等方式显示和输出。
1 恒定磁场产生系统组成
恒定磁场产生系统包括三轴磁场线圈（3组固定补偿绕组、3组复现磁场绕组、三组磁场噪声补偿绕组）、恒流源（包括3台固定补偿恒流源、3台磁场复现恒流源）、电流控制系统（包括3台数字多用表、3台标准电阻）、检零磁强计等组成，可以补偿地磁场固定分量，并产生恒定磁场。恒定磁场发生系统图如图1所示。补偿恒流源与三轴磁场线圈的固定补偿绕组连接，用于补偿地磁场的固定分量；复现恒流源与三轴磁场线圈的复现绕组连接，用于复现恒定磁场；数字电压表与标准电阻连接，用于测量复现绕组的电流，计算复现的恒定磁场
为了满足磁场线圈均匀区的要求，磁场线圈选择均匀度好的结构，并保证磁场线圈的均匀区和均匀性，本文的三轴磁场线圈采用三维麦克斯韦结构。
.png)

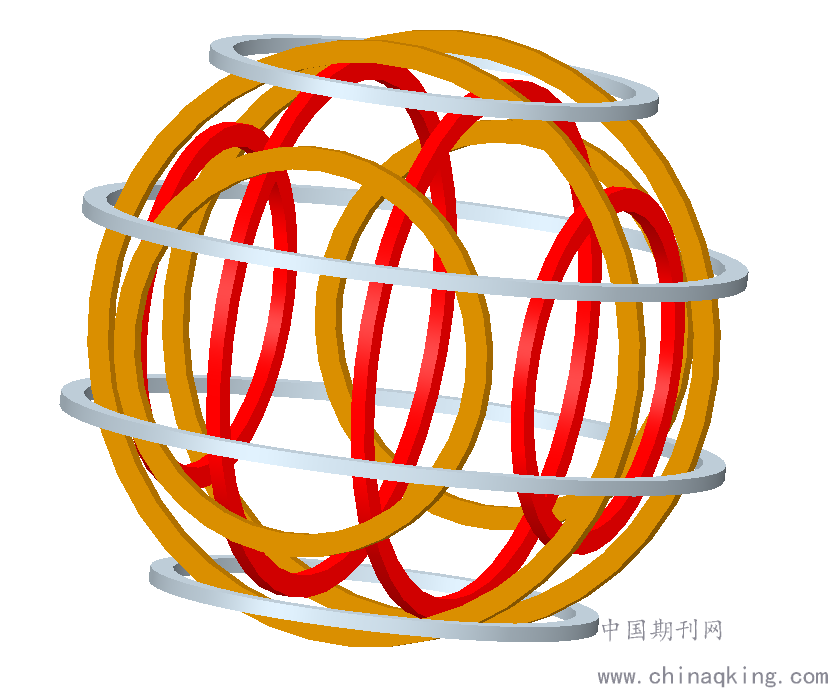

图 1三轴磁场线圈结构图
三轴磁场线圈如图1所示。线圈支撑结构支撑线圈系统，保证线圈结构稳定，可对线圈的轴正交、轴偏移和框间距微调。支撑结构包括铝合金主体支架、水平调节脚、线圈框固定架和距离微调装置等。支撑结构主体框架为铝型材，具有直线度好、较强抗弯能力和结构稳定性的优点，可保证线圈长期放置稳定性。微调部件为黄铜材质，黄铜硬度较高，耐磨性较好，可保证微调后结构稳定。线圈的优缺点比较。微调机构可以保证磁场线圈的均匀区和均匀性，也为梯度补偿提供补偿条件。
2 麦克斯韦线圈结构仿真分析
为了满足磁场线圈均匀区的要求铝合金材料选择铝合金6061T112，最大允许径向形变量为0.1mm，淬火态抗拉极限强度220 MPa～260MPa，热线胀系数at=2.35x10-5/℃。线圈受力后形变应小于0.4mm。
2.1线圈框架热变形
.png)

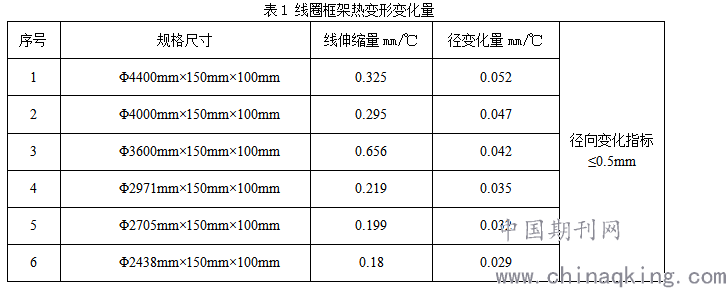

表1列出了框架的热变形变化量，线圈的热变形的按变形量不超过0.5mm技术指标，线圈使用环境温度变化量不得超过10℃，否则会出现由于温度变形造成径向尺寸超差。
2.2线圈框架受力分析
线圈在受力情况下会发生应力应变，必须对线圈框架进行受力分析，保证线圈框架的长期稳定性。
1）外框Φ4400mm×150mm×100mm的框架受力分析
.png)

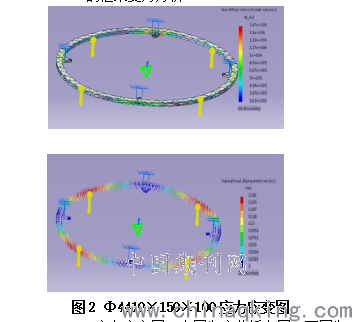

图2 Φ4410×150×100应力应变图
图2为Φ4410mm×150mm×100mm应力应变图，上图为应分析力图、下图为应变图。应力满足强度要求，远小于强度极限。应变0.183mm，满足技术要求指标。
2） 中框Φ4000mm×150mm×100mm框架受力分析
.png)

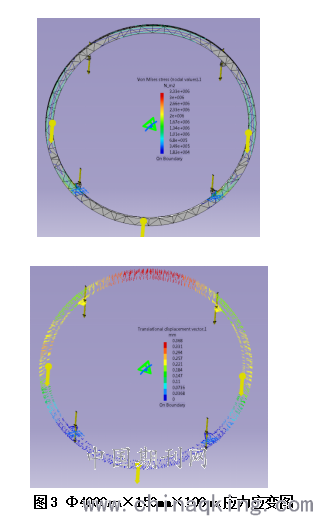

图3 Φ4000mm×150mm×100mm应力应变图
图3为Φ4000mm×150mm×100mm应力应变图，上图为应力图、下图为应变图。应力满足强度要求，远小于强度极限。应变0.368mm，满足要求。
3） 内框Φ3600mm×150mm×100mm框架受力分析
.png)

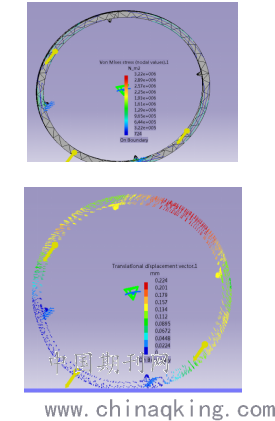

图4 Φ3600mm×150mm×100mm应力应变图
图4为Φ3600mm×150mm×100mm应力应变图，上图为应力图、下图为应变图。应力满足强度要求，远小于强度极限。设置小环支撑架，应变缩小至0.224mm，满足要求。
4） 外框Φ2918mm×150mm×100mm框架受力分析
图5为Φ2980mm×150mm×100mm应力应变图，上图为应力图、下图为应变图。应力满足强度要求，远小于强度极限。现有尺寸结构，形变为0.101mm，基本满足要求，在机械加工时，将外形尺寸座正偏差即可。
.png)

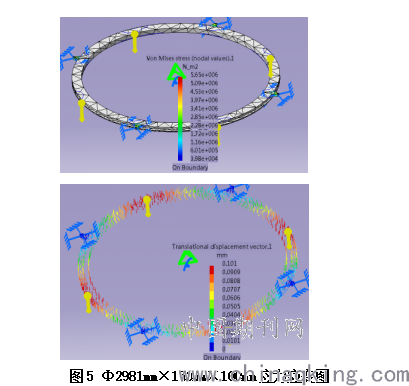

图5 Φ2981mm×150mm×100mm应力应变图
5） 中框Φ2715mm×150mm×100mm框架受力分析
.png)

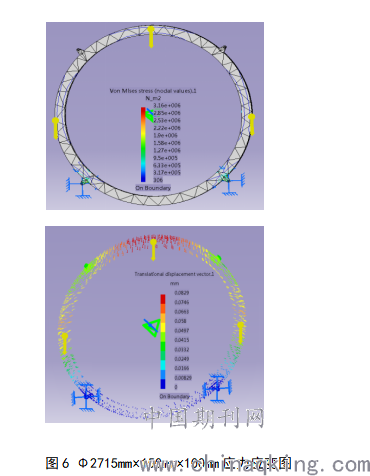

图6 Φ2715mm×150mm×100mm应力应变图
图6为Φ2715mm×150mm×100mm应力应变图，上图为应力图、下图为应变图。应力满足强度要求，远小于强度极限。现有尺寸结构，形变为0.0829mm，将内外径差值缩减至130mm时，变形量为0.104，即，尺寸可以缩减至130mm，加工选用正偏差，满足要求。
6） 内框Φ2448mm×150mm×100mm框架受力分析
.png)

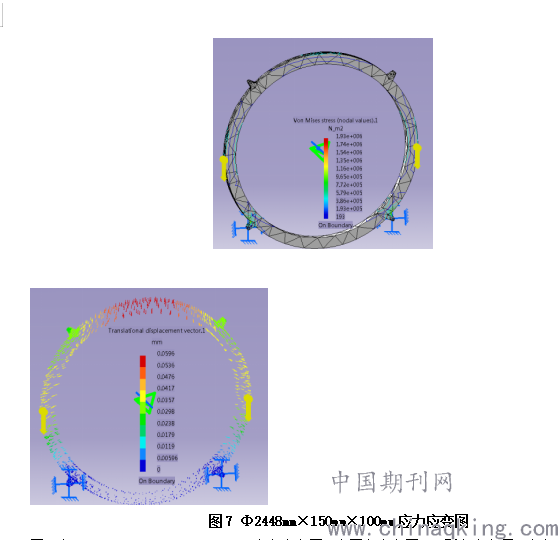

图7 Φ2448mm×150mm×100mm应力应变图
图7为Φ2448mm×150mm×100mm应力应变图，上图为应力图、下图为应变图。应力满足强度要求，远小于强度极限现有尺寸结构，形变为0.0596mm，将内外径差值缩减至100mm时，变形量为0.106mm，即，外形尺寸可以缩减至100mm，加工选用正偏差，满足要求。
3 结束语
采用ANSYS软件对铝合金结构的三维麦克斯韦线圈的外框、中框、内框进行受力分析，仿真结果清晰、直观，选用的铝合金型号满足设计要求，但理论仿真值与实际设计值存在微小的偏差，对于给出的偏差值，可通过微调线圈结构来实现，并对机械加工精度提出要求。
参考文献：
[1] 张士林，任颂赞基. 简明铝合金手册[M]. 上海：上海科学技术文献出版社，2002.02
[2] 程华富. 低频微弱磁场测量仪校准装置研究[J]. 宇航计测技术，2016.06 36(5)
[3] 张伟. 高均匀度磁场线圈的设计[J]. 计量学报，2010，31(5)
[4] 李鑫，张伟，李艳. 磁强计校准装置的建立[J]. 电测与仪表，2012，27(3)
[5] 晋芳，杨宇山，郑振宇. 原子磁力仪研究进展[J]. 地球物理学进展，2013，26(3)
