苏琦
中国铁塔股份有限公司，天津，中国，300000
【摘要】随着通信技术的不断演进，5G通信覆盖技术已逐步成熟并广泛应用于城市的各个场景。5G通信基础设施建设初期，室外5G覆盖是城市覆盖的重点，随着5G终端的逐步推广，越来越多的用户在室内场景也同样需要5G通信。室内场景具有建筑材质多样化、楼层高度差异化、楼内隔断复杂化等特点，而5G频道穿透能力相比于4G更低，因此，要快速部署室内5G通信基础设施，满足越来越多的室内5G通信应用需求，成为当前的重点和难点。本文主要论述泄漏电缆的特点及其在5G室内场景应用的优势，与无源室内分布协调、数字化室内分布系统对比具有低成本、抑制多系统间干扰、部署快捷等优势，将逐步成为室内5G通信覆盖的优选方案。
【关键词】室内分布系统；5G；泄漏漏缆
引言
基于5G通信技术的不断发展、应用范围的逐步广泛、以及5G频道穿透率低的特点，未来5G网络建设方式，宏站将以网络深度覆盖为主，室分将成为5G重点建设方向。预计85%的5G业务将发生在室内场景，室内5G通信基础设施的建设部署将成为重点和难点，泄漏电缆将在室内5G通信覆盖中发挥其特有的优势。
1 室内分布系统简介
由于城市建筑物越来越密集、外装修采用全封闭方式，使得室外无线电信号受到屏蔽，导致室内通话质量严重下降，通信频段越高衰减损耗越大，为了全面地改善建筑物内的通信质量，需要建设室内覆盖分布系统，利用室内天线将移动基站的信号均匀分布在室内每个角落，保证室内各个区域拥有良好的信号覆盖[1]。从而达到消除室内覆盖盲区、抑制干扰作用。室内分布系统为楼内的每一个移动通信用户提供稳定、可靠的室内信号，确保正常的通信。从整体上提高移动网络的服务水平

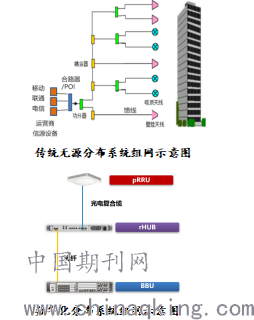

根据信号传输介质不同，分布系统可分为电分布系统和光纤分布系统；根据使用器件不同，分布系统又可分为无源分布系统和有源分布系统。无源分布系统在2/3/4G网络中得到广泛应用，具有成本优势，也是绝大部分普通场景性价比最优的5G室内覆盖方案。但存在天馈路径损耗大、信源使用数量多、无法实现端到端监控的缺点。数字化室分系统以光电复合缆进行传输，降低部署难度，支持多制式扩展，扩容更加容易，可实现统一监控，但成本远高于传统无源分布系统，且不支持多运营商频道共享。
.png)

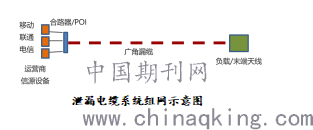

漏泄同轴电缆又称漏缆，是一种特殊的同轴电缆，其外导体上开有周期性槽孔，是具有馈线和天线双重功能的同轴电缆的统称。相比传统分布系统，漏缆信号覆盖更加均匀；减少接头的使用，有利于控制系统三阶互调；故障点少，利于施工和维护；可实现多运营商频道共享；投资较传统分布系统降低约10%左右，相比于数字化室分投资将降低约50%以上。主要应用于高铁、地铁、公路隧道、商务楼宇、楼宇电梯、地下车库等场景。
.png)
2泄漏电缆应用场景
2.1楼宇场景应用及优势
在楼宇场景中，由于常规室分存在天线点位多、无源器件多、接头多、多系统接入干扰不易控制等问题，且施工和维护均不方便，因此对于此类场景，工期紧张或者后期维护非常困难的站点，建议优先采用漏缆方式进行覆盖。

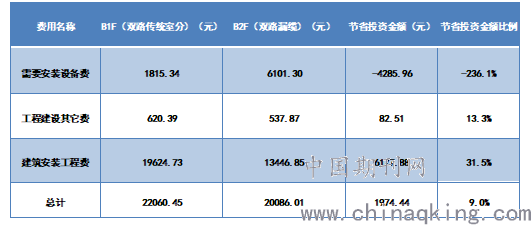

例如地下停车场，漏缆覆盖效果好于传统室分，通过漏缆均匀泄漏信号，信号覆盖效果更优。平均RSRP高1.8dB，平均SINR高8.7dB，下行速率和上行速率均比传统室分提高约8%。对比地下停车场漏缆和传统室分的造价分析，漏缆的造价较传统室分低约9%。
.png)

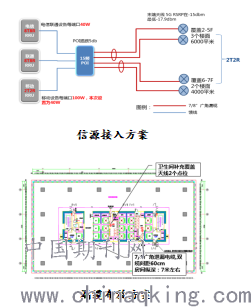

上海古北SOHO办公楼，三家运营商各有一路传统DAS覆盖，接入2/3/4G频段，新增天线会造成点位数量过多，影响美观且难以选取有利位置进行天线点位布放。5G覆盖方案选取新建两路7/8漏缆满足三家运营商5G频段。漏缆覆盖方案投资节省18%，且开通后测试覆盖效果明显优于传统无源分布系统。
.png)
2.2隧道场景应用及优势
隧道场景采用传统无源天线设备点位密集，故障率大大提升，且信号覆盖不均匀，覆盖效果无法满足隧道内通信需求。采用漏缆覆盖能够实现信号均匀分布，设备断点减少，故障率降低，且漏缆安装于隧道壁采取漏缆卡具进行固定，每1.2至1.5米安装一个卡具，确保工程质量。

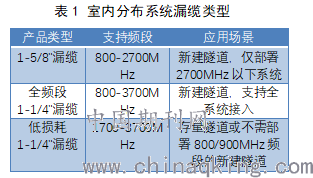

隧道用漏泄电缆主要有1-5/8"漏缆、全频段1-1/4"漏缆和低损耗1-1/4"漏缆，其中1-1/4"型支持5G高频信号传输，可支持不同场景隧道5G覆盖使用。

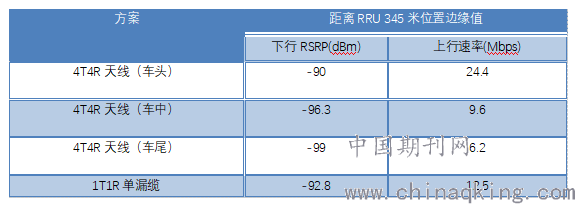

例如在地铁、高铁及公路隧道场景，采用1-1/4"漏缆，以实现800-3700MHz全频段接入[2]，满足三家电信企业2/3/4/5G频道接入，最大化实现共享、降低建设成本。漏缆信号分布均匀，在隧道覆盖范围内信号强度平稳，在小区边缘吞吐率相比天线方案有优势。采用4T4R漏缆覆盖方案将极大提升信号覆盖效果，充分满足未来对5G相关应用的速率要求。
.png)
3.泄漏电缆的未来发展趋势
随着5G时代的来临，室内网络容量正在爆发，用户体验的需求越来越高，网络演进需求越来越急迫[3]。宏基站无法满足高频段信号传输以及热点高容量场景的使用需求。因此室内分布系统的建设在5G时代显现的尤为重要，同时5G时代大流量、高容量的业务需求仍在增加，如何提升室内网络覆盖能力将会引起关注，受建筑物内部空间和资源限制，共享或是大势所趋。泄漏电缆将逐步成为未来室内信号覆盖的关键技术，也是目前隧道内信号覆盖效果最优、最安全可靠的技术形式。
References(参考文献)
[1]Zhangyu, Some Design Research Based on the Distribution System in Mobile Communication Room.
张羽，基于移动通信室内分布系统的一些设计研究
广角辐射型室分漏缆解决方案-中天射频
[2]Circular of the Ministry of Industry and Information Technology on matters related to the use of 3300-3600 MHz and 4800-5000 MHz bands in the fifth-generation mobile communications system
工业和信息化部关于第五代移动通信系统使用3300－3600MHz和4800－5000MHz频段相关事宜的通知
[3] Huawei 5G Indoor White Paper
华为5G室内白皮书
作者简介
苏琦 性别女，1981年生，籍贯（天津），学历（双学士），单位（中国铁塔股份有限公司天津市分公司），职称（高级工程师），主要研究方向为地铁及楼宇室内信号覆盖及多制式系统室内共存覆盖干扰的研究与工程分析。
