侯文斌
中铁十七局第三工程有限公司 050081
摘 要:在工程中,常常要计算圆柱形构件螺旋箍筋的工程量,其工程量的正确计算与箍筋长度密切相关. 针对目前长度计算公式比较简单,本文进行了严密的理论推导并结合工程的实际情况,比较准确地给出钢筋混凝土圆柱形构件螺旋箍筋长度系数,从而更方便实际工程中的快速计算与应用。
关键词:圆柱形;工程量;螺旋箍筋长度;计算公式
随着建筑技术的发展,建筑工程中使用螺旋箍筋的情况越来越多,如灌注桩和圆形柱中的箍筋等. 正确计算螺旋箍筋的工程量,关键在于求取其箍筋长度,进而在此基础上准确统计出钢筋用量.由于钢材的价格较其它建筑材料要高许多,因此这对工程建设双方而言,都是十分重要的问题. 目前,对螺旋箍筋长度的计算方法介绍不多,对计算公式存在模糊认识,,给工程造价人员在实务中正确计算带来了一定困难。
1、螺旋箍筋长度常用计算公式
文献[1 ]中,给出了螺旋箍筋长度的计算公式
.png)
式中:L 为螺旋形箍筋长度(m) ; H为螺旋线起点到终点的垂直高度；n为螺旋线缠绕圈数；D为螺旋线的缠绕直径；采用箍筋的中心距，及主筋外皮距离加上箍筋直径（m）。此方法是按照三角形纸带缠绕圆柱形推算的，较为简单，其中n需要根据螺距进行计算出来。
2、比较精准的螺旋箍筋长度计算公式推导

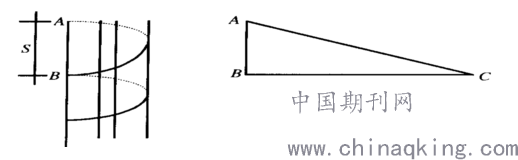

如图1 所示,螺旋箍筋从A 点起,绕圆柱形构件一周后到达B 点,则A 、B 间的距离称为螺距(S);设圆柱形构件的设计直径为R ,半径为r ,则考虑混凝土的保护层厚度C (一般取25mm)和箍筋直径d后,螺旋箍筋的螺旋半(r-C+d/2)(m) 。我们所要求取的即为螺旋箍筋以螺旋半径(r-C+d/2) 绕行一周后的长度,由几何知识可知,将B 点处圆柱形构件展开,实际箍筋长度就是图1中的A 、C间的长度,而B 、C的长度就是以螺旋半径(r-C+d/2)为半径的圆的周长,故根据几何知识,可以得到(2)的计算公式:
.png)
图1 螺旋箍筋长度计算图
.png)
可根据该公式（4）可按照不同直径、螺距和保护层厚度制成表格以备查用。另外,由于该公式没有考虑搭接和弯钩的长度,应用时应根据实际情况采取相应的处理措施。
3 结语
本文通过推导和计算,比较准确地得到了圆柱形构件螺旋箍筋长度的计算公式,从而可以方便工程技术人员直接准确计算使用。
参考文献：1、【建筑施工计算手册】北京：中国建筑工业出版社，2001.7
2、哈尔滨商业大学学报(自然科学版) 2003.12
3、GB/T 1499.2-2018. 钢筋混凝土用钢 第2部分：热轧带肋钢筋[S].2018
4、GB/T 1499.1-2017. 钢筋混凝土用钢 第1部分：热轧光圆钢筋[S]. 2017
