祁玉刚
甘肃第四建设集团有限责任公司 甘肃兰州 730060
摘 要:随着我国建筑工程项目规模的不断增大,在现代建筑工程项目中,后浇带的应用是必不可少的,后浇带在缓解建筑不均匀沉降差方面发挥了重要的作用。为了保障混凝土构件后浇带处断口部分的结构安全,通常需要对后浇带采取独立支撑及回顶施工,本文就地下室顶板后浇带回顶专项施工技术进行相关探讨,以供同类工程参考。
关键词:地下室顶板;后浇带;回顶;脚手架
引言
后浇带的使用在建筑工程中非常广泛,尤其是在超长结构中,常见的比如在地下室顶板中,为防止现浇混凝土结构由于自身收缩不均或沉降不均匀可能产生的有害裂缝,按照设计或者施工规范要求,在结构构件中临时留置施工缝,待在结构施工完成且结构强度达到设计要求后,陆续对后浇带进行封闭施工,施工前后浇带的留置支撑架的拆除和搭设容易造成顶板结构开裂问题,严重的甚至会影响顶板结构安全,因此研究顶板后浇带同步加固支撑回顶施工具有重要的意义。
1.工程概况
重庆南川区黄泥堡片区棚户区改造项目一标段,项目共1~4#栋高层建筑,地下室为2层。工程总地上建筑面积约125375.22平方米,(其中含地下车库面积19660.5平方米)。在本工程原结构设计为简支梁板,由于后浇带的留置,结构受力转变为悬臂梁板,因此在后浇带处需加设支撑,避免因结构受力的变化,造成梁板开裂。?地下室顶板混凝土结构浇筑时同步完成,由于体量较大减少材料周转,降低项目成本确保顶板结构的安全,所以本工程在后浇带部位采取了PVC混凝土支撑回顶措施。
2.地下室顶板后浇带回顶专项施工技术要点
2.1PVC管加混凝土回顶施工流程
基础底板的承载力测试以及材料准备→底部垫板设置→立杆搭设→扫地杆、横杆搭设→外斜杆→顶托安装(顶托上面安装木方)→与脚手架同步架设PVC管道(悬挑部分)与梁底贯通→调紧→PVC管道顶端铺设隔离膜→同时浇注混凝土。
在顶板后浇带部位,采用钢卷尺拉出内外两排立杆的位置和距离,同时做好标记,然后根据立杆间距标记出立杆的位置,立杆下部的垫板要准确的放置在定位线上。在进行支撑回顶搭设过程中,要先搭设外排立杆,再搭设内排立杆,再将悬挑部位回顶的PVC管放置在梁下。立杆下部的垫板可采用脚手板或者木方,要求垫板长度要大于立杆至少两跨的间距,垫板厚度应大于5厘米,垫板宽度应大于20厘米。
2.2脚手架搭设要点
支撑立杆从首层开始交错布置,最底部的横杆作为扫地杆,其距离底板的高度要不大于35厘米,扫地杆搭设完成后严禁拆除,立杆顶部连接U形可调顶托。脚手架搭设示意图如图1-图2所示。

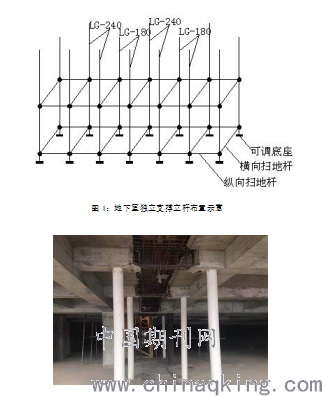

图1:地下室独立支撑立杆布置示意
图2:拆除脚手架PVC回顶现场图
2.3检查验收要点
在后浇带回顶支撑搭设前,首先要对搭设所需的各种钢管扣件材料进行检查,包括PVC管的固定是否牢靠并检查材料的规格型号是否满足要求,对于钢管扣件锈蚀弯曲或者受力不能满足要求的,必须一律禁止使用并清理出场。
在支撑架体搭设完成后,在使用前应由项目的项目经理、技术总工、专业安全员、班组长一起验收,验收合格后填写验收单。脚手架的验收要根据相关的规范文件,后浇带回顶专项施工方案、施工安全技术交底、材料的合格证等。
本工程在后浇带回顶验收时,除了对上述文件进行验收以外,在现场验收时对以下内容进行了重点验收(1)架体搭设所用的各种周转材料是否质量合格,现场抽查扣件的丝扣是否拧紧,连接是否牢固;(2)立杆底部是否有积水、是否干净整洁,有无松动问题;(3)剪刀撑设置是否合理,门洞过道是否有加固措施;(4)架体是否有沉降,或者立杆歪曲;(5)扣件丝扣是否拧紧,架体顶托是否拧紧。(6)架体是否有堆放杂物,是否有超载问题。
在回顶支撑架体搭设完成后,项目管理人员要定期现场检查,检查是否有因为施工或者运输材料而拆除的部位,是否对架体的私拆、私改,对于检查不合格的要及时修复。
3.后浇带PVC管柱施工要点
3.1PVC管柱的布置要点
对于后浇带两侧的悬挑梁是否设置PVC管柱要考虑悬挑梁的截面尺寸以及悬挑长度来判断,在本工程中,对于悬挑长度大于2.5m的悬挑梁,下部需设置PVC管柱。
3.2PVC管柱安装及加固
PVC作为混凝土柱的临时模板,PVC材料的塑性较大,管柱混凝土在浇筑振捣过程中,如果振捣过度则很容易导致PVC管的破裂而发生爆模,如果振捣时间过段,则容易出现断根问题。为了避免PVC管破裂,本工程在PVC管外部采用木方做背楞进行加固,木方间距200mm,并用铁丝绑扎牢固,从而确保了混凝土管柱的浇筑成型质量。
3.3混凝土浇筑
PVC管柱混凝土浇筑难度较大,为确保浇筑质量,本工程PVC管柱混凝土塌落度选用220 mm,并在PVC管内部留置一根可移动的钢筋,对于PVC管底部无法有效振捣的混凝土,浇筑时采用人工到捣动钢筋的方式确保混凝土浇筑振捣效果。
3.4脚手架独立体系回顶
梁、板后浇带部位以两侧轴线为界模板支撑应自成一独立体系,还应与整体支撑系统共同受力,即当施工相邻结构时,后浇带部位的支撑架参与整体支撑系统共同受力,相邻结构模板及支撑架拆除后,后浇带部位的支撑架及模板独立工作的性能不变,如图3所示。

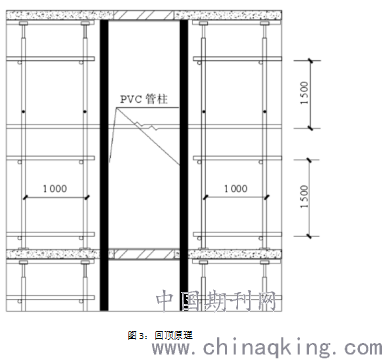

图3:回顶原理
.png)
3.5PVC管支撑拆除
PVC管柱混凝土结构的拆除需要在后浇带浇筑封闭之后,PVC管柱作为临时支撑结构,一旦拆除结构受力就发生了改变,因此拆除前必须经由项目技术负责人审核同意方可拆除,拆除PVC管柱还需要注意以下几方面问题:(1)PVC管柱应自上而下拆除;(2)PVC管柱在拆除之前应做好标号,拆除工作应做到对称同步拆除;(3)为确保PVC管柱拆除安全,对于高度较高的管柱,应进行分段拆。
结语
地下室后浇带断开部位两侧采用PVC混凝土支撑架回顶加固技术,施工方便,加固效果较好,保障了后浇带部位的结构安全,近年来后浇带回顶施工已在建筑项目现场广泛应用,加快材料周转节约成本,具有较好的实用价值。
参考文献
[1] 刘超.建筑工程施工扣件式钢管脚手架安全管理措施分析[J].环球市场,2018,(28):331.
[2] 唐小卫.大跨悬挑结构扣件式钢管脚手架支撑体系的设计及施工[J].建筑工程技术与设计,2019,(29):71.
[3] 陈灏谦.扣件式钢管脚手架连墙件在超高层建筑施工中的布置策略[J].价值工程,2019,38(19):101-104.
[4]吕善勇,庞戈,赵艳波,崔延珑,韩通,赵吉英.地下室顶板后浇带超前封闭施工技术分析[J].安徽建筑,2020,27(03):86-87.
[5]周林城,黄超,夏松林,代宗玉,曾杰,唐浩.钢支撑体系在高层建筑后浇带中的应用[J].建筑技术,2019,50(10):1216-1218.
[6]林贵超.建筑工程地下室顶板后浇带常见问题几点探析[J].福建建材,2016(09):73-74.
[7]顾福民,刘火明,张绿萌,唐伟耀.地下室顶板及侧墙后浇带预封闭施工技术[J].建筑施工,2016,38(08):1043-1045.
[8]高贵云,仲甡,李晶蕊.地下室后浇带PVC管模独立支撑技术及应用[J].城市建设理论研究(电子版),2017(18):146-147.
作者简介:祁玉刚,男,1987年6月4日,汉,籍贯:山西临猗,本科,中级职称,研究方向:建筑工程施工技术及管理措施.
