刘启平
云南建投第三建设有限公司 云南 650032
摘要：本文主要介绍了本项目瓦屋面避雷带安装使用成品支架的应用效果。瓦屋面成品支架分为脊瓦支架、波纹瓦支架，在瓦屋面避雷带安装过程中使用起来成本低廉、安装快捷方便，实用性良好。
关键词：瓦屋面，避雷带，成品支架，应用
1 技术背景
本项目各栋均存在斜屋面，避雷带安装除女儿墙外，其余大部分均在瓦屋面上安装，传统避雷带支架安装大部分做法为利用现场镀锌圆钢加工制作，人工浪费多，且支架质量容易受操作人员技术水平、责任心等因素影响，从而影响避雷带整体安装质量，而且传统瓦屋面避雷带支架固定做法是在瓦上钻孔固定，此方法容易引起屋面渗漏，隐患较大，钻孔过程中，对瓦造成损坏，造成成品破坏。公司近年来出台质量管理禁令明令要求施工现场避雷带安装必须采用成品支架，为响应公司质量管理禁令要求，本项目女儿墙、斜屋面、瓦屋面避雷带支架均采用成品支架，成品支架比传统现场加工支架成本低廉，且支架统一定做、批量生产，避雷带整体观感效果好。瓦屋面利用瓦片结构在瓦片上进行固定，省去打孔、屋面渗漏隐患、损坏瓦片等风险，使用该成品支架安装简单方便,施工周期缩短及费用低廉,实用性良好。
2 工艺流程及操作要点
.png)
2.1 施工准备步骤
所述的脊瓦支架、波纹瓦支架结构组成分别如图一、图二所示，施工前根据屋面结构做好施工前准备。
根据屋面避雷带平面图及施工方案安装工艺要求，确定支架间距及数量，支架间距应均匀一致，脊瓦支架必须事先确定现场脊瓦规格（有大、中、小号），根据脊瓦规格确定支架支架规格，支架规格与瓦片规格对应方能安装固定牢靠，然后对接加工厂家进行定制加工。运抵施工现场，备好所需辅材；
.png)

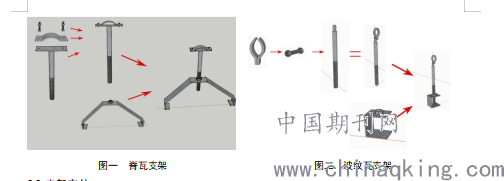

图一 脊瓦支架 图二 波纹瓦支架
2.2支架定位
安装之前先在瓦面测量直线距离从而控制间距进行弹线、定点，水平段点与点之间的间距控制在1m之内，转弯处点与转角间距小于0.5m。确定每个支架位置后，在瓦片上做好位置标记。
2.3 支架安装
准备好所需脊瓦支架与波纹瓦支架，支架固定片卡在瓦片相应位置，然后转动中心支撑圆钢，待圆钢底部抵到瓦面时缓慢转动，一边转动一边注意紧固力度，并且注意圆钢顶部固定避雷带卡箍的方向是否跟避雷带安装方向一致，待卡箍转动到与避雷带方向一致并且支架稳当后停止。支架与瓦片固定时作业人员要控制好力度，若力度过大，超过瓦片承受力或者支架承受力度，容易引起瓦片破坏及支架夹片变形。
2.4 支架顶部调平
所有支架安装完成后在直线两端的支架顶部拉线保持水平，然后调节两端之间的支架保持跟所拉直线一个标高。调节完成后撤除拉线，进行下一步避雷带的安装。
2.5避雷带安装
所有支架高度调节完成后，进行避雷带的安装，冷拉调直后的镀锌圆钢放置支架顶部，利用支架顶部卡箍固定，一边安装一边焊接，并且紧固好卡箍螺丝。圆钢转弯弧度、焊接搭接长度等应符合要求。
2.6 整体复核校正
整个瓦屋面避雷带安装完成后，进行整体复核，避雷带整体应横平竖直，所有支架保持跟屋面垂直，若有局部偏差，进行局部调整。
3 主要技术创新点
（1）省去传统瓦上钻孔固定步骤，减少对瓦片损坏风险；
（2）降低屋面渗漏风险，减少后期屋面渗漏事件责任纠纷；
（3）安装方便、快捷，材料费、人工费均相应降低；
（4）整体安装质量美观，得到建设方的肯定；
（5）支架拆卸方便，且容易调节，若安装质量不过关，容易整改；
（6）降低作业人员屋面高处作业安全隐患风险。
4 经济效益分析
.png)

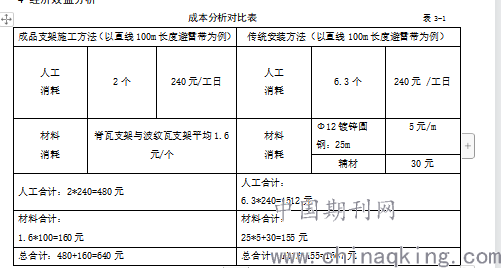

通过以上对比，可见成品支架安装费用较低，且采购成本低廉，而传统安装方法现场焊工加工产生的人工费用较高，且质量得不到保证，材料损耗较大，质量风险程度高。两种方法对比，可见采用成品支架的安装方法费用节省约60%，经济效益可观，且后期容易调节整体安装质量，可减少返工费用。
5 技术推广应用情况

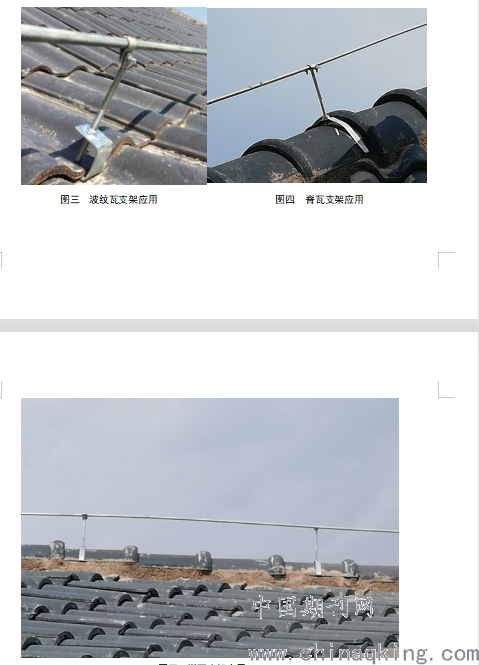

本项目多层及高层建筑瓦屋面避雷带均采用此种支架，安装完成效果良好，整体美观，如图三、图四、图五所示。
图三 波纹瓦支架应用 图四 脊瓦支架应用
图五 脊瓦支架应用
6 存在问题
.png)
及改进措施
（1）支架采用夹片式固定，若采用一般螺帽当经常被风刮动时支架会有一定程度的松动，承受力度没传统支架大；
改进措施：固定螺帽采用防滑螺帽，定制加工支架所用扁钢采用加厚型，不易变形。
（2）适用范围小，仅适用于瓦屋面避雷带的安装，且需要根据瓦片结构尺寸定制。
改进措施：定制时与土建对接好所用瓦片规格尺寸，确认好瓦屋面避雷带长度进行采购。
7 总结
随着科学技术的不断发展和人类生活水平的不断提高，建筑安装向着成品化、标准化发展，这是建筑安装发展的趋势，本文避雷带成品支架使用起来方便、快捷、经济，非常实用，值得推广。
参考文献：
[1]魏小强,王小龙.屋面明装避雷带的施工技术[J].陕西建筑,2009,(2).24-25,23.
[2]张智慧.建筑电气安装中防雷接地施工技术[J].中国科技投资.2019,(26).267,289.
