欧俊
北京朝阳电力实业开发有限公司,100025
摘要：
0kV变电站设备是配电网运输的关键组成部分，因为在供电运输的整个过程中，用户用电设备对工作电压有不同的规定，因此必须开发一些变电站设备。工作电压调整和操纵，然后进行分配和运输到客户的智能终端。为了确保配电网的安全和平稳运行，变电站设备的安装必须以科学，规范的方式进行，以确保配电网的安全稳定运行。
所有项目的变电站和配电所所属的供电系统都具有非常关键的影响。变电站和配电站是公告建筑供配电系统的关键。作为供电系统的核心领域，变电所必须确保变电所可靠，卓越的技术和有效的经济发展，其运行安全可靠直接关系到整个建筑的动力源。众所周知，随着社会的发展，越来越多的商业建筑在高层建筑中设有高低压配电室的双层建筑，这增加了电气设备工程建设的难度。本文介绍的处理技术适用于多层10kV变电站中的电气设备安装。它基于商业建筑中常见的10kV降压变电站的典型设计方案。主要的接线方法是：为高压侧和低压侧选择底部和顶部。根据部分进行布线取决于双层建筑物中大中型电气设备的吊装和运输。电气设备的布置方法如下：机房内安装有变压器，配电箱等机械设备，变压器与配电箱之间连接有母线桥，配电箱两排，电缆在电缆支架上的沟槽或隔间位于内部。
关键词：电气设备安装；多层楼配电所；工艺原理；工艺流程
前言
本文以某变配电所电气安装为背景，提出一种公共建筑多层楼10kV配电所电气设备安装工艺，并对该工艺原理、工艺流程及应用效果进行了阐述。结果表明该工艺能够加快施工进度、提高安装速度和安装质量、缩短工期并取得良好的经济效益，为今后的类似工程施工提供参考。
1.10kV变配电系统安装工程的特点分析
分析10kV变电站及配电系统软件设备安装工程的特点，关键体现在以下几个方面：①10kV变电站及配电系统安装系统具有选择性。它是指变电站安装的技术应用，它不仅可以完成对10kV变电站系统软件中各个组件运行状态的实时检查，而且可以减少常见故障的范围，以帮助电力运维人员立即检查常见故障。提高系统软硬件配置利用率，保持供电系统稳定运行。 ②10kV变配电系统安装具有速动性。当电源系统运行平稳时，根据系统软件的内部工作电压越高，系统软件的检测效率越高。变电站和配电系统的软件可以在最短的时间内检查其自身的运行问题，并为运维管理人员进行例行操作。运维管理人员根据系统软件提供的参考数据信息，可以据此掌握当前系统软件运行的当前状态，从而进行有目的的维护。 ③协调10kV变电站及配电系统的安装。实际上，当使用10kV变电站和配电技术时，系统软件可以立即响应紧急情况和常见故障问题。灵敏度不是尽可能高，但需根据系统软件调整灵巧指数，避免系统软件过分敏感的操作，并保持10kV配电系统软件不会受到影响。外部自然环境。 ④10kV变电站安装系统具有信誉。这意味着在技术标准下，一旦出现意外情况或常见故障信息内容，系统软件可以在发现常见故障的前提下立即发出警报，以协助运维管理人员，以确保其正常工作。
2.安装工艺
2.1工艺流程

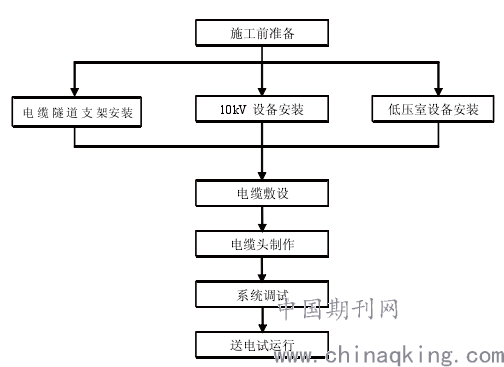

10kV配电所安装工艺流程（见图1）
图1.10KV配电所安装工艺流程
.png)
2.2技术难点、重点分析
（1）配电室电气设备分布在多层楼内，电气设备垂直吊装度高，且为精密设备。
（2）电气设备高层吊装时，吊装过程中的安全措施难度大，通信联络难度大、要求高。
（3）变压器重量约为4t，且不能像普通设备使用拖拽方法，吊装难度大。
（4）楼层电气设备水平运输时，楼面保护措施要求高。
（5）专业交叉施工多，对电气设备的成品保护要求高。
2.3电气设备安装操作要点
包括变压器、10kV高压柜、低压配电柜、直流屏等电气设备的安装。设备到货后，组织安装，尽早地完善直流系统，为电气调试创造条件。其中10kV高压开关柜和干式变压器是安装的重点。
2.3.110kV高压开关柜安装

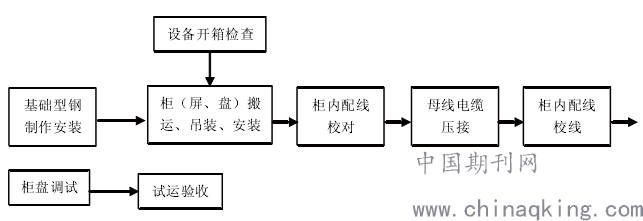

高压开关柜安装流程（见图2），其具体安装步骤如下：
图2高压开关柜安装流程
.png)
（1）基础型钢制作
基础型钢的制作要在施工准备阶段完成，为保证基础制作精度，要在平台上进行制作。这样不仅可以保证制作质量，而且可以与土建专业同时进行，有效地缩短工程工期。以10kV高压开关柜为例，其制作程序（见图3）。
图3高压开关柜基础型钢的制作程序
.png)
1）下料。根据设计要求选用槽钢，用砂轮切割机下料，下料前应先对槽钢进行调直。
2）拼装。拼装在平台上进行，先用石笔在平台上划出基础轮廊线，再按廊线进行组对，装配间隙控制在2～4mm，进行点焊固定。
3）焊接。焊接采用手工电弧焊，为防止焊接变形，每隔2m将槽钢与平台点焊固定。
4）矫正。用氧气乙炔火焰矫正，根据构件变形情况确定加热位置及加热顺序，加热温度应控制在600～650℃。
5）制孔。盘柜基础安装孔制作要用磁座钻，钻孔直径应比固定螺栓大1mm。
6）除锈刷漆。基础焊接完后，焊道进行除锈和防腐。
（2）基础型钢的安装
基础型钢的安装程序（见图4）。
.png)
图4.基础型钢的安装程序
1）测量放线。基础型钢在配电室地面垫层做完后进行，安装前与土建专业进行交接，首先进行测量工作，用水准仪找出标高最高的预埋铁，以此点为基准点进行基础的安装，同时确定好盘柜安装的平面位置。
2）基础安装。将基础放到安装位置，进行找正找平。找平时用水准仪跟踪测量，从一侧开始，以测量的最高点为基准，用平垫铁进行找平，平垫铁垫在盘柜接缝处，找好一处点焊固定一处。
3）焊接固定。找平找正后，将基础型钢与预埋件焊接牢固。
4）补漆。基础焊接完后对焊接处进行补漆。
（3）高压柜的安装
配电箱是10kV变电站和配电的重要组成部分。无论是电磁能接受还是分配，都必须借助分配箱完成。关于配电箱的技术安装：
1）开箱检查高压柜。开箱后，应根据设计图纸和使用说明仔细检查总数，规格和型号，是否符合规定，是否损坏或生锈，并检查附件和附件是否齐全。关键是检查技术文件，例如产品认证，使用说明和内部接线方法。打开高压配电柜的包装后，根据设计图对配电箱进行编号，并根据编号进行运输。
2）柜门的交付和到达。门被立即运输并放置到位，配电箱用起重机卸下到高低压配电室门口的服务平台。将汽车运送到房间中，然后将机械设备运送到安装地点，然后手动进行维修。
3）机柜门对齐并固定。首先对齐通过总线桥连接的双面机柜的两端，将地面水平并拉直，然后将其安装在两侧，并在固定时进行固定。
4）安装主母线槽。从内向外按顺序将汇流排安装在机柜中。在安装过程中，在连接处的汇流排上拧上螺丝，然后拧紧。正确安装所有母线后，用扭矩扳手将其拧紧。拧紧扭矩值取决于应用。螺钉尺寸取决于规格，应符合要求。完成上述工作后，清理母线室，准确测量每种接地和两种颜色的接地电阻，达到标准后关闭母线防雨罩。
5）安装地面总线。连接两个机柜的间接接地母线，并将它们与接地网连接。并联机柜的主接地装置应不少于2个。
6）在机柜中安装小型母线。机柜中的小母线通常安装在配电盘的仪表盘室中。原材料是铜棒。在安装之前，先拉直然后安装。小型母线和施药器夹具表面的一部分应镀锡，并使用专用的连接器进行连接。安装后，在每个面板上悬挂小母线的序列号，以准确测量接地电阻。
7）安装母线桥。放置好托盘主体后，启动多排托盘之间的母线桥，首先将其组装在人行道上，然后使用链节将其抬起。安装完毕后，连接母线架各部分的接地装置，并检查各相的母线对是否接地和两色接地电阻。
2.3.2变压器的安装
对于变压器，其运输尤为重要。安全运输变压器可以确保10kV变电站和配电网络的平稳运行。一旦变压器在整个运输过程中损坏，将危及10kV变压器和配电系统软件的安全。
工艺难点为公共建筑内多层楼高处配电所大型电气设备安装，因高压配电室位于楼层高处，高层吊装不同于地面吊装，存在较大的安全及质量隐患，本文的关键是干式变压器的吊装。干式变压器的净重为4t，较大尺寸约为2100Mm×1500Mm×2000Mm。进入建筑物时仍存在过道危险，无法直接进入高低压配电室。
（1）升降平台建设

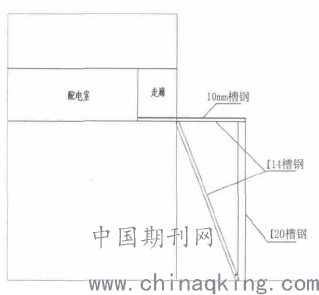

在项目的建设期间，配电设备的部分墙壁已被封闭。如果允许此类大中型机械设备进入，则只有墙壁上的孔才能进入配电设备。该项目在施工期间存在一个问题，即变压器很大，建筑物配电设备入口处的过道总宽度很小，因此有必要建造起重设备。根据具体要求，设计的吊装接物平台按照额定荷载4.5t；吊装平台上需满铺设11mm厚的钢板；平台选择三根槽钢作为主梁，预埋固件需要槽钢加工，下方采用[20和[14槽钢辅助作为支撑，形成一个突出平台以承受变压器重量（见图5）。
.png)
图5平台示意图
（2）水平运输

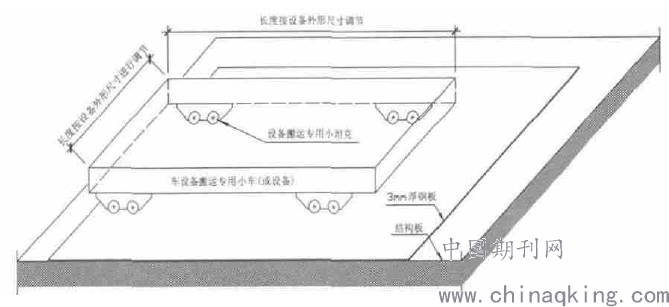

平台建成后，中后期工作将由组织人员进行操作，设备将根据25T轮式试验起重机进行安装。在根据平台进行水平距离运输时，为了减少整个运输过程中搬运滚杠造成的大量人力资源使用量，提高运输效率，选择固定设备中的机械设备。专用小车进行设备搬运，然后通过人工将小车推出配电室指定位置。由于变压器的位置在高低压配电室的最里面，而高低压配电室的室内空间很小，因此在吊装之前先解决配电设备的内部问题。并对起吊顺序进行科学研究，以防止不正确的起吊。路面应铺有冷轧钢板，以免损坏路面并减少路面的滑动摩擦。用于运输小型坦克（汽车）的特殊生产设备（参见图6）。
.png)
图6.小车外观示意图
（3）垂直吊装
起重变压器时，需要调整人员配合。检查变压器是否配有出厂铭牌。工厂铭牌上应注明制造商名称，一次和二次额定电流，电流量，特性阻抗工作电压和接线水平以及其他技术数据信息。
变压器的体积，规格和型号必须符合设计。附件保持完整，并且有产品认证和技术文件。变电室达到安装标准后，将通知变电所进入场地，运输就位一并完成。当变压器的安装地点与现场环氧地面之间有坡度时，应事先用木枕，槽钢等原材料铺砌，并使用吊车装卸车。运输时应注意以下几点：
1）用25t起重机将要安装的变压器放到位。
2）放置到位后，检查变压器高压侧和低压侧的方向，以防止在安装过程中难以更换方向。
3）待安装的变压器安装到位后，将其永久地址可靠地接地，并检查地址接地线的电阻值是否小于4Ω。
由设备供应商负责车面卸车前的运输工作，并应将其运输到施工现场。施工单位负责变压器的车面卸车。在没有施工操作环境的情况下，可使用16t起重机立即将变压器卸载到临时设施封闭仓库中。将变压器装卸到配电室上方的楼层，然后慢慢降低到配电设备的建筑层，由人工将特制小车推至加固平台上，变压器放置在小车上，去除吊装环，将小车匀速推入配电室。
吊装作业需注意事项：
a）装卸变压器时，应避免在装卸期间车辆弹簧力变化而引起的变压器倾斜。
b）吊装变压器期间，没有撞击或剧烈振动
c）使用机械设备牵引时，牵引的受力点在变压器的重心以下，以防止倾斜。
d）运输倾斜角不超过15°。
e）吊装变压器时，将镀锌钢丝绳绑在箱盖吊耳上。该螺栓可用于吊装干式变压器。吊装过程中，钢丝绳必须由螺栓引导，以免变压器掉落。维护变压器的高/底压力瓷套，并且不会被钢丝绳损坏。
（4）良好的接地保护
设备基础，机器设备本身，电缆支架，电缆导管以及所有金属材料的机器设备应可靠接地。变电室应进行独立接地线电阻测试，并符合设计标准。
3.安装技术总结
本文主要介绍了一种多层楼配电所电气设备安装技术工艺，采用该工艺主要有以下结论：
（1）利用这种工艺技术合理地操纵了各种施工程序，提高了工程项目的安装率和安装质量。在整个施工过程中使用了各种优良的设备，大大减轻了施工队伍中工人的作业强度，提高了劳动生产率，缩短了施工周期，并获得了良好的经济效益。
（2）该技术科学组织施工，合理划分施工区域，加快了该项目的进度。本工艺将10kV配电所安装按系统划分为3个施工区域：10kV输配电系统，低电压输配电系统和电缆线路系统。每个区域都可以进行一同施工，特别是在多层建筑内吊装变压器，极大降低了建设周期，为后期项目的建设提供了很好的基础。
（3）此技术适用于在多层建筑物中安装10kV以下的配电设备。此外，对安装10kV以上水平的变电室以及10kV以下水平的高低压配电室的变电站具有指导意义。
（4）该技术适用于三楼及以上高低压配电室的吊装和施工。吊运大量变压器和高压开关柜时，具有明显的现实意义。
结束语：
综上所述,10kV配电网在电网输送中发挥着重要作用，尤其是在变配电环节，其变配电设备的安装施工影响着电网的可靠性、安全性，因此应严格按照施工技术要点进行变配电设备的安装，保证变配电设备的正常安装与运行，为千家万户输送安全、稳定的电能。
参考文献：
[1]蔡建庭.10kV配电室的电气安装技术研究[J].科技博览，2017（17）.
[2]李春岩.浅谈10KV配电室的电气安装[J].广东建材，2018（10）.
[3]钟卓文.浅谈l0kV配电室的电气安装[J].城市建设理论研究，2016（15）.
