探究现浇模板施工技术在建筑施工中的运用

发表时间：2021/5/27 来源：《基层建设》2021年第2期作者：万京鹏

[导读] 摘要：在社会经济高速发展的背景下，城市规模不断扩大，建筑物的数量也逐渐增加，现浇模板施工技术作为现代建筑施工技术的一种，被广泛应用于建筑施工之中，且取得了良好的应用效果。

        中车唐山机车车辆有限公司河北省唐山市 064000
        摘要：在社会经济高速发展的背景下，城市规模不断扩大，建筑物的数量也逐渐增加，现浇模板施工技术作为现代建筑施工技术的一种，被广泛应用于建筑施工之中，且取得了良好的应用效果。本文以现浇模板施工技术在建筑施工中的运用为题，首先阐述现浇模板施工技术的概念，然后结合工程实例，分析现浇模板施工技术在建筑施工中的运用，希望为相关行业提供借鉴。
        关键词：现浇模板；建筑施工；测量放线
        引言：现浇模板施工是现代建筑必不可少的施工工序，其质量与建筑工程整体质量和安全性密切相关。为促进建筑工程施工效率和质量的提升，确保各道施工工序的顺利实施，施工单位必须提高对现浇模板技术的重视程度，通过对这项技术的合理运用，确保建筑工程质量与要求相符。因此，对此项课题进行研究，具有十分重要的意义。
        一、现浇模板施工技术概述
        （一）现浇模板的类别
        使用混凝土浇筑的模型就是所谓的现浇模板，在建筑工程施工中，现浇模板可以发挥重要的作用，主要体现在塑造建筑整体外观方面，目前，现浇模板的应用极为普遍，随着科学技术的发展，现浇模板技术也愈加完善。现浇模板技术可以有效防止混凝土内部结构的变化，可以起到固定作用，建筑施工安全性也会随之增强，同时，还能使人们对建筑功能多样化的要求得到满足。现浇模板类型的划分依据主要包括材料和结构件。其中以材料为依据的现浇模板类型为木质模板、钢木模板和铝合金模板。而以结构构件为依据的模板为墙面板和梁模板。
        （二）现浇模板施工要求
        在建筑施工中运用现浇模板施工技术，必须遵循施工要求，首先，施工单位应确保设计方案与现浇模板结构、尺寸相同。并且，现浇模板的功能和性能要求，需要与房间施工相符。此外，在建筑施工后期，还要拆除现浇模板，因此，施工单位可以在前期尽量简化模板，使其严密性得到保证，以此来规避漏浆等质量问题的发生。最后，还要将施工现场实际情况作为依据，选择合适的现浇模板施工技术，为后期模板拆除，创造有利的条件[1]。
        二、现浇模板施工技术在建筑施工中的运用
        （一）设计方案
        某建筑工程位于我国南方某城市，该工程由5栋楼组成，其楼层相同，均为25层，层高为2.9m，建筑工程最大高度为73m。施工单位在建筑施工中对现浇模板技术进行了运用，设计方案如下：
        第一．现浇模柱。在这项施工中，所采用的材料包括高强度腹膜胶合板（其厚度为18mm）、加劲肋（主要由尺寸为的木枋组成）、拉螺杆和柱模（双根φ 的钢管组成），其中对拉螺杆主要在断面尺寸设计中应用，其设置间距为700mm。
        第二现浇梁模。高强度覆膜胶合板（其厚度为18mm）、加劲肋（主要由尺寸为的木枋组成）是现浇梁模的主要组成部分，与此同时，还要将小横杆安装到木枋之中。在梁侧模施工中，加劲肋由由尺寸为的木枋组成，并使用双根φ 的钢管组成钢管外楞，如果梁的高度超过600mm，则需要安装强度为φ12的对拉螺杆。
        第三，现浇板模。其组成部分与现浇模柱和现浇梁模相同，但在安装木枋时，应确保木枋与顶部横杆保持垂直的状态。此外，选择φ 的钢管作为支模材料。
        第四，墙模。该建筑工程的剪力墙结构厚度为，在工程施工中，将高强度覆膜胶合板（其厚度为18mm）、加劲肋（主要由尺寸为的木枋组成）、φ 的钢管作为主要结构，同时，还要设置对拉螺杆，设置数量为12对。在地下外墙施工阶段，选用高强度对拉螺杆，并在安装对拉螺杆时焊接垫片，同时将木垫板安装到螺杆对拉位置上，然后进行混凝土浇筑，在施工完成后，将垫片去除和割除螺杆即可[2]。
        （二）施工前的准备
        为确保现浇模板施工技术在建筑工程中的有效运用，施工单位应该在施工开始前做好准备工作。首先，检查材料质量是否与要求相符，然后做好整个工程的规划布局，在这个阶段，脚手架搭设质量和安全控制是重要内容，在脚手架安装过程中，应要求施工人员使用专业的工具。此外，在施工开始前，应注重施工环境的分析，并根据分析结果，优化和调整施工组织设计方案，为施工的顺利进行，奠定坚实的基础。最后站在宏观角度，把握工程结构形式，准确计算负载，使模板的设计更加科学。
        （三）测量放线
        在现浇模板施工尚未开始前，测量放线是首道工序，这是确保测量数据准确性的前提条件。在模板测量阶段，施工人员应记录测量数据，并对其进行保存，以满足后续使用的需求。在施工现场，技术人员应做好数据资料的采集，将工程项目设计方案作为依据，确定现浇模板安装和浇筑施工的位置，在确定后做好标注。现浇模板具有施工难度大的特点，只有严格把控各道施工工序，并合理利用数据，方能使施工质量得到保证。
        （四）柱模安装施工
        在柱模安装施工期间，应按照施工方案要求，检查内框尺寸和轴线位置，在测量期间，应选择合适的位置作为定位基准，以满足测量的需要。在正式施工开始前，施工人员可利用水准仪测量柱底标高，然后将测量结果作为依据，通过找平的方法，处理柱模底部的标高，在找平处理中，所使用的材料主要以水泥砂浆为主，值得注意的是，施工人员应控制底标偏差，使偏差小于2mm。柱模板需要在测量完成后进行，除依据测量结果外，必须按照施工图纸制作模板，在安装压脚板和柱模板时，还要以测量放线位置为依据，同时选择斜拉杆作为顶撑，准确校核模板的垂直度[3]。
        在柱箍安装阶段，需遵循自下而上的安装顺序，柱箍之间的距离需要经过计算后确定，计算时应该将柱子高度和断面尺寸作为标准。以本工程为例，施工单位基于工程实际情况，选择了双钢管柱箍，为确保安装质量，使模板和柱箍密切连接，利用木楔做牢固处理。在柱箍安装后，应固定柱模，一般情况下，利用钢管和其他扣件即可，目前，常用的柱模支撑方式为对称固定。但在实际施工阶段，还要考虑柱的断面尺寸，如果断面尺寸超过700mm，在连接时利用高强度对拉螺杆可以取得良好的效果。此外，还要控制对拉螺杆之间的距离，否则容易引起胀模现象。在检查无误后，即可将顶撑拆除。
        （五）梁模板安装施工
        在建筑工程施工阶段，梁模板的重要性不言而喻，关系到建筑工程的整体质量，因此，对施工提出了更高的要求。在设计施工图纸时，应该结合建筑工程所处的地区，究其原因，主要是不同地区在环境和地形条件方面存在差异，应做好因地制宜。如果在施工过程中发现问题，应及时与技术人员取得联系。梁模板安装施工技术要点如下所述：第一，搭设支模架。施工人员可以将垫木安装到支模架立杆的下部，使架底平整度得到保证。第二，将梁下立杆搭设到基土面时，应按照要求整平处理，增强基土面的承载力，此外，增加垫板是防止立杆支撑下沉的有效措施，施工人员应予以重视。第三，搭设支撑模后，可以使用水准仪进行测量，所针对的对象为找平梁底模标高，测量完成后进行木枋和复合板铺设，考虑到复合板之间可能会存在缝隙，因此，在铺设后应通过腻子钳补缝隙。第四，测量梁底模，然后将侧模安装线弹出，使底模和侧模相连，成为一个整体，同时做固定处理，固定方式为使用支架，对于高度超过600mm的梁模，在固定时还要使用高强度对拉螺杆。第五，对已经完成的梁模进行质量检查，使其断面和板面平整度与要求相吻合，然后验收支模架。第六，针对梁柱的接头位置的模板，面板材料应该以覆膜为主，同时搭配木枋，如图1所示。

        图 1 梁柱接头模板平立面示意图
        （六）安装板模
        本工程在进行板模安装时，将梁模支模搭设施工方式作为主要选择，在施工结束后，施工人员利用水准仪测量找平层底模的标高，然后进行木枋和高强度覆膜胶合板的铺设。在处理胶合板边的过程中，施工人员主要利用木刨子进行胶合板边的找平，在填充板缝时，对腻子和胶带进行了使用。在铺设胶合板的过程中，应遵循由表及里的原则，以四周为起点，以中间为终点。需要强调的是，楼板施工缝处理在板模施工中，属于重要的工序，以本工程为例，本工程在处理板缝时应用了方木，首先按照施工要求，将木条预留到施工缝的位置，木条的宽度为13mm-0.25mm之间，然后使用钢筋网固定木条，在这个阶段，需要强调技术要点是木条的选择，具体表现为所选择的木条，需要与钢筋厚度和直径相符，如果选择不当，就会使施工缝处理效果受到不利影响。实践结果表明，这种施工方式的应用，可以延长钢筋的使用性能和使用年限。在楼板施工缝处理完成后，需要对模板安装质量进行分析，在发现缺陷后应及时改进，保证后续施工的平稳进行。
        （七）电梯井模板安装
        本工程施工单位在进行电梯井模板施工时，所采用的施工技术为三轴铰链筒模施工技术，并通过角钢和层板进行连接。在制作模板的过程中，需要对电梯井道净空尺寸进行明确，为实现这一目的，施工单位组织技术人员按照施工图纸，在施工现场制作了模板，并将井道尺寸作为下料的依据，此外，还要严格控制宽度和长度尺寸的偏差，使其小于2mm[4]。
        在模板安装时，可以在电梯井附近安装操作平台，为确保平台的牢固性，可以将平台支腿设置到井壁内，然后限制井壁洞口的尺寸，使其超过20cm。筒模的安装方式应该以拼装为主，之后将脱模剂涂抹到筒模上，最后可利用机械设备吊装。在吊装时考虑到筒模位置容易发生变化，因此，施工人员应通过手扶的方式，固定筒模，使其缓慢下落到规定的位置。在安装阶段，沿着双向间距钻孔，其中间距标准为300mm，同时做好对拉螺栓的放置，通过对拉施工的方式，完成模板安装。在本工程中，施工单位利用钢管扣件连接筒模，使安装质量得到了保障。
        （八）拆除模板
        本工程在拆除模板时，遵循了混凝土强度要求，如表1所示。在拆除侧模时，应避免混凝土结构表面被损坏，在拆除模板时，应控制混凝土结构所受到的冲击荷载。对于拆除后的模板，应该堆放在指定的位置，便于后续的清理。

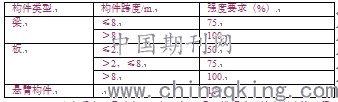

                   表 1 拆除模板和支架的混凝土强度要求

        结论：综上所述，通过上文分析可知，现浇模板施工技术在建筑工程中的应用极为广泛，其技术要点主要包括测量放线、柱模安装施工、梁模板安装施工、电梯井模板安装、楼板缝隙处理和模板拆除。由于现浇模板施工质量与建筑工程整体质量密切相关，因此，建筑施工单位需要基于工程实际情况，设计施工方案，并加强模板安装施工的质量控制。
        参考文献：
        [1]朱新圆.现浇模板施工技术在建筑施工中的应用[J].建筑工人,2020,41(11):20-23.
        [2]吴业奎.现浇模板施工技术在建筑施工中的应用研究[J].住宅与房地产,2020(18):179-180.
        [3]文强.现浇模板施工技术在建筑施工中运用[J].城市建设理论研究(电子版),2020(14):64.
        [4]蔡彤.现浇模板施工技术在建筑施工中的应用[J].居舍,2020(03):34.
