欧阳宝龙1,连莎莎2
1.国网河北省电力有限公司检修分公司，河北石家庄，050070；2. 国网河北省电力有限公司物资分公司，河北石家庄，050070
摘要：对某500kV变电站进行红外热像检测时，发现500kV某间隔 CVT，A相下节-2.6℃，B相下节-4.3℃，C相下节-4.3℃，A相下节与正常相温差1.7K。未达到DL/T 664-2016《带电设备红外诊断应用规范》CVT温差在2～3K为严重缺陷及以上缺陷的规定。
一、设备概况
500kV某间隔 CVT系WVB500-5H型，出厂序号：152396，额定电压：500/√3kV，变比：500/√3/0.1/√3/0.1/√3/0.1/√3/0.1。2006年3月1日日新电机（无锡）有限公司出品。2007年11月, 2009年5月, 2012年4月, 2017年2月分别进行了停电例行试验，绝缘电阻、介损、电容量都合格。
二、测试情况
1.红外热像检测条件情况
天气：阴，环境温度：-5℃，环境湿度：60%。
测试仪器厂家：Flir，型号：T630。测试距离7米，辐射率：0.9。
2.红外热像测温结果
对500kV某间隔 CVT红外测温结果为A相下节-2.6℃，B相下节-4.3℃，C相下节-4.3℃，A相下节与正常相温差1.7K。

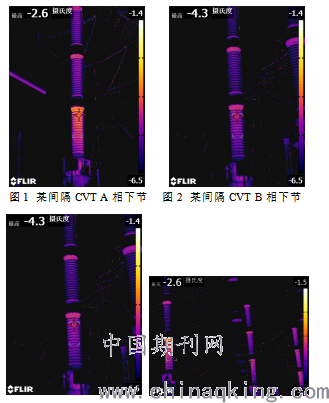

红外测温图像如图1至图4所示。
图3 某间隔CVT C相下节 图4 某间隔CVT三相
三、分析
500kV某间隔负荷为296A。500kV某间隔 CVT一次侧运行电压，A相：301.465kV，B相：301.758kV，C相：302.051kV，满足相间差值小于2kV运行规程要求；二次侧计量电压，A相：60.1V，B相：60.2kV，C相：60.2kV。近一年500kV某间隔电压曲线如图5至图7所示。
.png)
.png)
四、结论与建议
根据DL/T664-2016《带电设备红外诊断应用规范》规定，CVT温差在2～3K为严重缺陷及以上缺陷。此时某间隔 CVT A相下节温差达到1.7K，未达到2～3K的温差；但通过与B、C相对比，发现A相下节热像特征表现为整体温升偏高，发热规律符合自上而下逐步的递减规律，且1.7K的温差接近2～3K。所以建议缩短红外热像检测周期，具备停电条件时，进行介损电容量试验。
第一作者：欧阳宝龙（执笔人、通讯作者），1988年5月出生，男，河北唐山人，硕士研究生学历，硕士学位，工程师。邮箱：773595895@qq.com。
第二作者：连莎莎，1988年4月出生，女，河北邯郸人，硕士研究生学历，硕士学位，工程师。邮箱：854462747@qq.com。
