摘要：装配式建筑是指以工业化生产的预制构件为主，通过现场装配的方式形成的结构类房屋建筑。构件的装配方法一般有后浇叠合层混凝土、钢筋锚固后浇混凝土连接等，钢筋连接可采用套筒灌浆方式、焊接、机械连接及预留孔洞搭接连接等做法。装配式混凝土建筑是建筑工业化最重要的方式，它具有提高质量、缩短工期、节约资源等诸多优点。
关键词：装配式；预制看台；销栓连接；氯乙烯
引言
随着装配式混凝土结构产业化技术的愈发成熟，及现代化工程对质量、效率和节能环保的要求，北京市近几年掀起了一股装配式热潮，恰逢本人参与的项目涉及预制看台装配式构件，所以就此对预制构件从材料进场到安装完成，本阶段的监理质量控制重点，总结汇报如下。
一、工程概况及监理工作依据
1、预制看台介绍
本项目看台部分布置形式为圆环扇形布置，下部均匀布置14道阶梯型斜梁支撑，两端为剪力墙，看台板根据支撑情况及观感要求，共拆分为15跨，每跨间竖向拼缝取20mm，看台横向拆分方案采用双L型和双T型组合截面进行，混凝土强度等级为C40，混凝土抗渗等级为P6。看台板设计使用年限为50年，安全等级一级，结构使用环境类别二a类，允许裂缝等级为三级，最大允许值0.15mm，扰度限制按L0/300，看台板肋梁部分保护层厚度为25mm，面板部分为20mm。
预制看台板与现浇斜梁结构采用销栓连接，上下相邻看台板连接处设置两个抗剪连接件，沿长边方向底部每1.2m间距设置橡胶垫块，以满足看台板在地震作用下抗剪承载力和均匀传力要求。
.png)
.png)
.png)
.png)

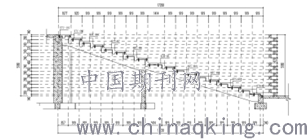

图1 看台板排版图、剖面图及单板样式
.png)

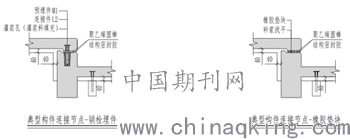

图2 构件连接节点（销栓、垫块）
2、监理工作依据
（1）已上线审批完成的图纸；
（2）已审批通过的方案—《预制看台安装方案》；
（3）相关地标、国标规范、规程：装配式混凝土建筑施工应执行《装配式混凝土建筑技术标准》（GB/T51231）、《装配式混凝土结构技术规程》（JGJ1）、《钢筋套筒灌浆连接应用技术规程》（JGJ355）《钢筋机械连接技术规程》（JGJ107）、《装配式混凝土结构工程施工与质量验收规程》（DB11/T 1030）、《预制混凝土构件质量检验标准》（DB11/T 968）、《混凝土预制构件质量控制标准》（DB11/T 1312）、《钢筋套筒灌浆连接技术规程》（DB11/T 1470）、《建筑预制构件接缝防水施工技术规程》（DB11/T 1447）等现行国家、行业、地方标准及相关文件规定。
二、预制看台质量控制重难点分析
1、预制构件进出场吊装过程中的成品保护；
2、超高、超宽、大型构件的运输、存放应制定专门措施，特别是途中限高收费站应重点考虑；
3、双L看台板上有四个安装销栓，为保证顺利就位，对预留孔洞的尺寸精度要求高；
4、看台板吊装工期为20天，工期紧任务重，对进场组织及协调提出更高要求；
5、预制看台板单块重量大，安装作业高度高，吊装中需要注意不与钢管柱碰撞，看台板构件吊装过程的安全措施需重点考虑。
三、预制看台运输及进场质量控制
1、出厂：（1）出厂前，由驻场监理工程师重点检查构件叠放数量、垫块及垫衬设置，规范要求板类构件不宜超过6层，考虑本项目看台板自重较大，要求不超过3层；（2）每层构件间的垫块应上下对齐，防止应力不均造成开裂；（3）检查随车预制构件资料是否齐全。
.png)
图3 衬垫未使用柔性材料
2、运输：要求总包提交方案中体现运输路径及针对限高相关应对措施，运输用托架、靠放架应进行专门设计，并进行强度、高度、稳定性验算。
3、进场：（1）进场时，第一步首先核对看台板跟车资料，每块看台板都有对应的编号，根据编号核查其图纸、混凝土强度报告、隐蔽验收资料，资料齐全后方可允许进场；（2）第二步对外观、尺寸进行检查，一看二摸，外观应无蜂窝麻面、表面致密、光滑平整、无缺棱掉角、裂缝现象，利用靠尺、塞尺、卷尺、角尺等设备对看台板尺寸、平整度、垂直度、阴阳角进行检查，有必要时，可使用扫描仪对保护层厚度进行检查，对严重超差的，进行标记返厂处理；（3）存放场地应坚实平整，良好的排水措施，不应直接接触地面，上铺下垫，标识清楚，防止雨淋和磕碰。
.png)
图4 对看台板表面平整度检查
.png)
图5 参照图纸对尺寸进行检查
四、预制看台过程安装质量控制
1、基层处理：（1）预制看台板构件吊装前，应通过测量放线，对结构基层局部存在偏差部位进行M20砂浆找平修补，表面抹平赶光处理，若存在正偏差的情况应对多出来混凝土进行剔凿处理。看台板安装前，应确保砂浆强度100%后方可放置看台板；（2）连接销栓定位前将预留孔洞内的杂物、污水清理干净，并用压缩空气吹扫。
2、吊运：（1）重点核查其吊装方案，应附有必要的荷载计算验算书，审核起重设备厂家资质，司机、司索工、信号工人员资质，务必选择有资质的人员和设备；（2）起重时要求慢起、稳升、缓放的操作方式，起吊离地面500mm后应悬停1分钟，确保安全后再吊装，吊装作业作为危大工程，项目经理及安全负责人应在位在岗；（3）起吊点应与支点一直，使用专用吊环，防止造成损伤；（4）整个看台区场地较大，最远吊运距离34m，应充分考虑履带吊站位。
.png)
图6 履带吊站位点分析
.png)
图7 钢制扁担梁辅助吊装
3、就位：（1）找平层：复核砂浆找平层平整度；（2）预埋件及预留孔：上面提到过，看台板上有四个安装销栓，要确保四个销栓都能全部准确入位，势必对定位精度有较大要求，在前期验收环节，监理严把质量关，对预埋件及预留孔反复检查、校正，期间公司测量部更是给予了强有力的技术支持，特此感谢；（3）校正：吊装过程要求施工单位成立专门的测量组和指挥组，指挥组负责看台空中的悬停和转体，测量组负责落地就位和精细调整，整个过程要求测量组随时检测，发现偏移及时纠正。
.png)
图8 监理验收砂浆找平层
4、固定：（1）坚持样板引路，先进行样板试吊和安装，固定节点做法三方现场确认签字，安装过程遇到问题应拿出具体应对措施方案，样板验收通过后，方可进行大面积施工；（2）构件安装时测量分组配合进行。一组配合对 GJZ 橡胶支座进行安装找正，另一组在吊装过程中随时吊装、随时测量，确保构件安装控制在验收规范内方可灌浆；橡胶垫板安放要保证自然、平整，无强力拉拽的现象，其性能应满足氯丁橡胶垫块的相关规定，安装间距不大于1.2m，安装时要保证橡胶垫块质量，已进行材料进场复试。
.png)
图9 样板顺利安装留影
5、灌浆：（1）灌浆料采用强度为60MPa的无收缩水泥基灌浆料，并已取得复试报告；（2）灌浆料的配合比、浇筑、养护方式，应符合方案及规范要求；（3）灌浆应饱满密实，灌浆口应溢浆，监理全过程旁站并留存影像，对已完成灌浆孔使用窥视镜检查，对不满足要求的进行二次补浆处理。
.png)
.png)
图10 监理对灌浆孔检查
6、拼缝处理；（1）样板引路，拼缝节点做法现场各方确认；（2）底涂三遍保护剂，待干燥后，拼缝处采用内嵌塞聚乙烯圆棒，外涂刷两遍防水密封胶方式处理，所使用材料已进场验收并复试合格；（3）防水密封胶的颜色为浅灰色，且应与与预制看台板颜色一致。聚乙烯圆棒直径为30mm直径，安装深度应保持均匀一致，并保证距离构件表面10mm以上。防水密封胶施工应注意先清洁处理接缝，用毛刷清洁接缝基面上的灰尘和杂质，施胶时将胶嘴探到接缝底部，保持合适的速度，连续打足够的密封胶并有少许外溢，避免胶体和泡沫棒之间产生空腔。
.png)
图11 拼缝处理验收
7、验收及成品保护：（1）验收：整个施工过程，需经过监理四次验收，基层处理验收、灌浆前清孔验收、灌浆后饱满度验收、嵌缝填塞后密封作业前验收，注意部分隐蔽验收应留有影像照片；（2）成品保护：因看台上部有钢结构雨棚施工，故成品保护尤为重要，现场要求施工单位随安装进度，对已完成区域进行硬防护，上铺一层清水模板，重点边角部位；（3）对局部破损的，由厂家出修补方案，用专用材料由有经验的技术工人进行修补，并注意调和色差。
.png)
图12 厂家现场破损处修补
8、试验：进行承载力、挠度、裂缝宽度试验，由监理全程见证过程，因现场已安装完成，极限荷载试验存在破坏风险，本工程看台板试验由厂家在加工厂进行，最大挠度8.27mm，最大裂缝宽度0.15mm，均满足设计要求的挠度≤L/50、最大力下裂缝宽度＜1.5mm的要求，监理全过程见证，并要求试验结果书面报送一份留存。
.png)
图13 看台板极限静载试验
五、过程质量缺陷及处理
1、每块板都应有独立编号，并标明构件型号及生产日期，清水混凝土预制构件出厂前结构性能检验、力学性能及耐久性指标必须满足设计要求，不合格的不得出厂；
2、裂缝等级控制为三级，最大裂缝宽度允许值为0.15mm，对进场外观检查中发现裂缝超差的，标记并退场处理；
3、连接部位销栓及预埋件应做防锈处理，连接应牢固无松动，对防锈处理不到位的，要求总包进行二次补漆，预埋件松动的进行局部混凝土加强；
4、找平层用砂浆饱满度应由进场检验报告，垫块厚度应满足设计要求（20mm），对发现的局部平整度不足、砂浆不饱满情况，已下发工作联系单，要求施工单位进行整改，合格后方可进行看台板安装就位工作；
5、对看台板拼缝宽度、位置及平整度进行过程测量，为防止误差累积，应以轴线分段进行复测，因过程安装时间较紧，公司测量部驻场配合验收；
6、灌浆前应对灌浆孔进行清理验收，对残渣灰尘应进行吹扫，灌浆料配合比应满足设计要求，灌浆应饱满密实，灌浆过程监理全程旁站，总包质检到位，灌浆过程留存影像资料备案；
7、拼缝嵌塞聚乙烯圆棒，采用结构密封胶密封，材料应进场验收合格，并有复试报告，密封胶的伸缩变形位移能力及剥离粘结性能满足国家标准要求，密封胶颜色为浅灰色，与预制看台板清水面颜色一致，泡沫圆棒应连续无破损，验收合格后方可进行密封胶处理；
8、看台板安装就位后，下铺一层塑料软保护，上铺木模板硬防护，边角部位重点包封，防止磕伤，对安装后缺棱掉角的，由厂家安排有技术经验的工人进行修补，完成后报监理验收。
六、总结
装配式是以后建筑施工的一个热点和趋势，建筑工程行业也属于一个推陈出新，鼓励“四新”的行业，各位监理同仁也只有在面临新的挑战时候不断总结和回顾，才能进步和成长，以上就是本人对本工程预制看台安装监理质量控制的几点心得体会，不足之处，还请谅解！
