热风炉炉壳吊装

发表时间:2021/5/28   来源:《基层建设》2021年第3期   作者:周达
[导读] 摘要:当前在我国大部分钢铁生产工厂内部,一座高炉都需要配套三台或三台以上的热风炉,单座热风炉由20多段组合而成,单段炉壳圈重量基本不一样,合理组合在一起进行吊装就成为热风炉安装中的关键。
        十一冶建设集团有限责任公司  广西柳州  545007
        摘要:当前在我国大部分钢铁生产工厂内部,一座高炉都需要配套三台或三台以上的热风炉,单座热风炉由20多段组合而成,单段炉壳圈重量基本不一样,合理组合在一起进行吊装就成为热风炉安装中的关键。根据组合的重量不同,选择合理的吊装机械设备既能满足吊装需要,又能节约成本。
        关键词:高炉热风炉炉壳;吊装施工
        1.热风炉吊装计算
        1.1吊车的选用
        根据图纸设计及炉壳吊装组合方式,我单位计划分两种类型吊车进行吊装。
        通过对比,第11、12、13带62.05吨选取一种吊装方式;剩余组合以最重构件为16、17重量32.59吨为例,选取一种吊装方式。
        吊装高度以最高的构件七最顶标高+45.186为例。根据构件的就位位置、场地压实情况及现场环境确定吊装中心离热风炉基础中心约14米的位置上,吊车的工作半径选取为14米。

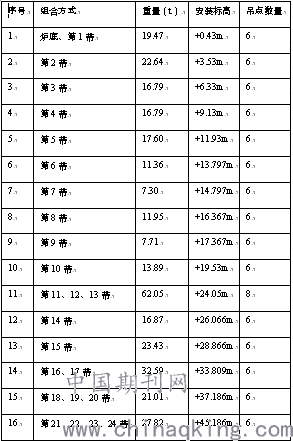

        炉壳吊装组合方式重量表

        1.2吊车吊装载荷计算
        (1)第16、17带吊车吊装载荷计算:
        吊装重量:Q=K×(Q1+Q2)=1.2×(32.59+3.4)=43.2t
        Q为吊装重量
        Q1为构件重量32.59t
        Q2实际吊重量。实际吊重能力计算为:在计算实际吊重载荷数值时,必须从额定载荷中减去起重钩、吊具及缠绕在吊钩到臂头上的钢丝绳等的重量。重钩选用160t主吊钩,重量约2.4t,吊索具重量1t。
        (2)第11、12、13带吊车吊装载荷计算:
        吊装重量:Q=K×(Q1+Q2)=1.2×(62.05+4.1)=79.38t
        Q为吊装重量
        Q1为构件重量62.05t
        Q2实际吊重量。实际吊重能力计算为:在计算实际吊重载荷数值时,必须从额定载荷中减去起重钩、吊具及缠绕在吊钩到臂头上的钢丝绳等的重量。重钩选用100t吊钩,重量约3.1t,吊索具重量1t。
        故Q2=1+3.1=4.1t
        K为动载系数,一般为1.1~1.3,取值1.2
        1.3吊装高度计算
        吊装高度:H=H1+H2+H3=10+45.186+5=60.186m
        H为吊臂顶点最小高度
        H1为吊装绳占据的垂直高度,约10m(绳长14米)
        H2为构件的安装高度45.186m(最高)
        H3为吊钩到吊臂顶点的最小距离(约5米)
        计算得到主臂长至少需要66米。
        1.4吊车的选择
        (1)第16、17带吊车选择
        在作业半径14米,额定起重量为43.2t以上,根据吊车曲线表查询得知180吨履带吊满足作业条件,180吨履带吊工况如下:
        (2)第11、12、13带吊车选择
        在作业半径为14米,额定起重量为79.38吨以上,根据吊车曲线表中查询得知300吨履带吊在作业半径为14米,主臂为66米时,起重量为87吨,满足要求。300吨履带吊在主臂为66米时,经过对吊车外形尺寸模拟放样,与吊装壳体较近约600mm,不利于吊装,采用72米主臂时与吊装壳体距离约1000mm更为合理,主臂为72米时,额定起重量为79.4吨,也满足要求。
        故综合选用一台300吨履带吊72米主臂作为吊装设备。

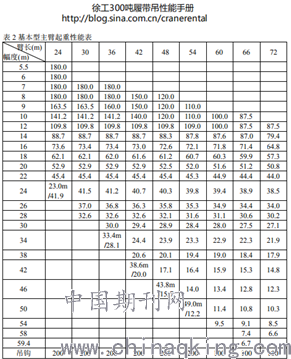

        300吨履带吊主臂工况下的吊车性能表如图1所示:

        图1
        1.5模拟吊装角度及钢丝绳选择
        经过模拟壳体尺寸,在吊装底部直径较大构件时,控制两钢丝绳夹角在45°左右,需要单根钢丝绳长度14米为宜。
        吊点钢丝绳拉力计算公式为:

        Pl——每根钢丝绳所受的拉力(KN);
        Q——起重设备的重力(KN);
        n——使用钢丝绳的根数;
        a——钢丝绳与铅垂线的夹角。
        (1)第16、17带模拟吊装示意图如图2所示:
        吊装钢丝绳夹角为24°,设置6个吊点进行吊装,吊装重量为G1= 32.59t,钢丝绳受力Pl=(32.59×9.8)/[6cos(24°/2)]=54.5KN
        (2)第11、12、13带模拟吊装示意图如图3所示:
        吊装钢丝绳夹角为48°,设置8个吊点进行吊装,吊装重量为G= 62.05t,钢丝绳受力P2=(62.05×9.8)/[8cos(48°/2)]=83.53KN

        图2                                                            图3 吊装示意图
        炉壳吊装中,不同夹角、不同吊点数量、不同吊物重量使得钢丝绳所受拉力均不相同,故钢丝绳的选用规格不同。
        钢丝绳的容许拉力,可由下式求得:

        式中:P——产品规格所保证或试验所得的钢丝绳破断拉力(N)如P采用钢丝破断拉力总和,则须乘“换算系数”;
        K——钢丝绳的安全系数,按表2取值
        c——钢丝绳的换算系数,按表3取值
        钢丝绳类型及选用:

        钢丝绳的安全系数K

        换算系数c按钢丝绳规格而定:

        钢丝绳的钢丝强度,按国家标准规定分为五级,即1400、1550、1700、1850和2000(N/mm2)。对钢丝绳在不同公称抗拉强度时的容许拉力,可按下表换算求得:

        以上算例系按新绳为准,如所用为旧钢丝绳,则求得的容许拉力应根据绳的新旧程度,乘以0.4~0.75的系数。
        通过查表可知:钢丝绳不受弯只受拉力,可以选择钢丝绳规格为6×37+1,安全系数取K=6,换算系数取c=0.8
        (1)第16、17带钢丝绳破断拉力
        P1==54.5×6/0.82=399KN
        式中T=54.5KN
        由此得出钢丝绳破断拉力P=399KN,查下表在1400MPa公称抗拉强度下,直径为Φ28mm钢丝绳满足使用要求。
        (2)第11、12、13带钢丝绳破断拉力
        P2==83.53×6/0.82=611KN
        式中T=83.53KN
        由此得出钢丝绳破断拉力P=611KN,查下表在1440MPa公称抗拉强度下,直径为Φ34.5mm钢丝绳满足使用要求(图4)。
        库存有Φ43mm钢丝绳可用作构件吊装使用。
        1.6吊耳选择
        由于吊装需要在炉壳上焊接吊耳,所以要进行吊耳的选用常用吊耳的形式与规格:A型吊耳的形式和规格,见图5。此规格适用于屈服点为235N/mm2(24kgf/mm2)的钢材。
        根据现场的边角料情况,采用30mm钢板进行制作,吊耳双面打坡口采用全熔透焊接。
        起重吊耳的强度计算
        吊耳的允许负荷按下式计算:

        式中:P——吊耳允许的负荷,kgf;
        D——起重量(包括加强材料等重量),kgf;
        c——不均匀受力系数,取c=1.5~2;
        n——同时受力的吊耳数。
        =2×(62.05+4.1)×1000/8=16537.5kg

        图4 6×37+1钢丝绳主要数据

        图5
        即吊耳满足承载约17吨,则根据吊耳厚度曲线30mm厚钢板其h不得小于60mm,吊耳设计h=80mm,根据吊耳厚度曲线可知吊耳允许负荷为24吨,可以承载17吨的荷载,同时卸扣选用25吨,吊耳设计如图6所示:

        图6
        (1)吊耳焊缝验算:
        吊耳焊缝强度的计算,设计角焊缝宽度为K=25mm,焊缝等级为二级角焊缝。吊耳吊装时与竖直方向夹角角度为24度,根据钢结构设计规范,Q345材质的钢抗拉许用应力为170Mpa,吊耳要求焊缝能承载荷载至少为17.5吨。
        则计算式如下:
        焊缝拉力:F=175*10=175KN
        焊缝切应力:==24.48MPa
        焊缝切应力:==14.28MPa
        焊缝应力:==28.34MPa
        焊缝许用应力:
        焊缝核算:=28.34MPa<136MPa
        经计算焊缝强度符合要求。
        参考文献
        [1]付强.大跨载重缆索起重机在大桥施工中的应用[J].建筑机械,2019(04):111-112+115.
        [2]杜洪亮.缆索起重机在连续刚构桥施工中的应用[J].水电站设计,2018,34(03):19-21.
        [3]唐翔,石梦琪,曾德龙,侯亮亮,朱晶晶.塔式起重机在装配整体式框架-现浇核心筒结构施工中的应用[J].建筑施工,2018,40(08):1399-1400.
