浅谈大力神SPS新型门洞支架施工技术

发表时间:2021/5/28   来源:《基层建设》2021年第3期   作者:欧阳海
[导读] 摘要:随着市政工程桥梁和铁路建设的不断完善,桥梁建设已广泛应用于基础设施建设。
        中铁重庆地铁建设指挥部
        摘要:随着市政工程桥梁和铁路建设的不断完善,桥梁建设已广泛应用于基础设施建设。为了确保每个交叉路口的安全,施工现场通常会越过当前的路面,高速公路,铁路线等,为确保一切正常,并且在十字路口的所有正常行驶都不会受到威胁,必须安装必要的安全通道。在重庆轨道交通四号线土建8标施工中,在跨街高架路桥梁施工中选择了新型(SPS大力神支撑架)门洞支架,加快了架设速度,保证了门洞支撑架的安全性及过往车辆的可靠性和正常驾驶。本文结合重庆轨道四号线土建8标桐石区间高架桥梁施工采用(SPS大力神)新型支架门洞的应用实例,从(SPS大力神)新型支架门洞特点,工艺流程,效益分析等方面总结(SPS大力神)新型支架门洞搭设施工技术,作为类似项目的参考。
        关键词:SPS大力神;施工技术;工艺流程
        1工程概况
        目前,大多数门洞施工都使用无缝钢管柱与贝雷梁和I型钢支撑等配合,它们均使用大中型预制构件。预制部件的运输成本很高,并且安装和拆卸的风险因素很高。速度相对较慢,并且需要为较大的占用空间选择大中型起重吊装设备,这增加了成本投入。在各种现浇梁、预制箱形梁施工,钢箱梁安装以及道路、铁路线和大型城市平交道口以外的地方,均选择了新型支撑框架(SPS 大力神)门洞支撑框架,安装方便、安全可靠稳定性强,大大减少了原材料及大中型机械设备的资金投入,加快了门洞的架设速度,确保了十字路口车辆正常运行。本文以桐石区间箱梁为例,详细介绍了(SPS 大力神)新型支架门洞搭设施工技术。
        重庆轨道四号线土建8标桐石区间42+70+42m连续刚构上跨石河立交桥,分别跨越A匝道、六横线左幅、六横线右幅、B匝道、G匝道、H匝道。42+70+42m连续刚构距石河立交桥最小高度为G匝道,净空5.39m。经现场实地调查:D20#墩距离A匝道最近距离为1.15m,A匝道与B匝道最近距离为1.4m,六横线右幅与B匝道最近距离为1.4m,其它匝道距离搭设的支架较远。最小净空为G匝道位置,净空5.464m。

        图1连续刚构跨石河立交立面示意图
        42+70+42m连续刚构桥上部箱梁为单箱单室变高斜腹板结构,采用1.8次抛物线变高斜腹板,梁底按抛物线Y=2200/(315001.8)*(X1.8)变化,跨中梁高2.2m,支点梁高4.4m,梁宽10.4m,腹板以1/3的斜率倾斜,翼板宽2.15m。由于施工期间的工期紧张,新项目采用浇筑工程施工,这对传统的支架设计,结构和安装技术提出了新的挑战。选择哪种支撑方法以确保结构可靠和经济适用,是本项目的一大问题和挑战。
        2(SPS 大力神)新型门洞支架功能
        (1)(SPS大力神)新型门洞支架体系,立杆直径133mm、壁厚5.6mm,采用Q345钢材,具有较高的抗压强度,最大单腿支撑载荷为300kN。
        (2)采用模块化设计部件,安装便捷、快捷、固定牢固,容易操作。
        (3)支架采用双层双肢I45a的工字钢+1.5m高的贝雷梁组合,贝雷梁顶部横向布置U型槽钢。支撑架的水平和垂直支撑点由两层I45a I形钢和1.5m高的贝雷梁组成。贝雷梁的顶部由U型钢水平放置。
        (4)在门洞搭设时,少量机械设备配合人力来运输材料以达到安装规定,不需要使用大型机械进行吊装,从而危及交通。
        (5)(SPS 大力神)新型门洞支架具有很强的锁定能力,可以集成到各种大跨度的街道交叉口中。架设速度较快,资金投入较少,拆装方便,可加快料周转率。
        (6)顶部和底部支撑件可调节高度,宽度高度方向组合可按需调整,在地面可简单组合成组件后,采用吊车整体组合。

        图1支架总体布置图
        3施工工艺流程及操作要点
        3.1施工工艺流程
        放线定位→SPS支撑架基础硬化→SPS支撑架搭设→I45b工字钢分配梁安装→贝雷片纵梁安装→双拼U型槽分配梁安装。
        3.2操作要点
        (1)施工准备
        ①事先按照方案要求,向现场管理人员和作业班组进行技术交底,购置材料并进行规格型号检查。
        ②在平交路口的交通疏导工作中,应加强与交通管理部门沟通以优化保证计划。
        (2)根据净跨度确定门洞支撑架的基本位置,基础采用宽SPS桁架式支撑架基础采用50cm厚C20混凝土硬化。地面硬化设置2%横坡,并利用既有两江大道路面横坡及排水系统进行排水。
        (3)支撑架体系安裝前开展预排,用全站仪依据方案中立杆纵向和横向间距开展当场精准定位,在路面上弹控线或吊线开展操纵,目地是为了更好地确保模板支撑搭设部位精确。
        (4)按横向、纵向间距放置可调基座,可调底托的丝杆确保有250mm在立杆内,最少调整高度是140mm,最大调整高度是655mm。底部横杆一般不超过35cm,超出时需增设扫地杆。以水平仪具体控制测量明确底座标高,调节好底座上可调螺丝帽部位。
        (5)支撑架布置间距为240cm(纵向)×120cm(横向)。另外查验脚手架有没有弯折、连接头开焊、破裂等状况,准确无误后可执行支架体系的拼装。
        (6)架体拼装进行后,应调节全部立杆的垂直度和水准杆的平面度,立即安裝竖向斜撑,选用专用剪刀撑用销子与横杆固定,运用锤敲打斜杆上的销钉,将斜杆延横杆对角锁紧,拓宽至支撑架和顶托位置。确保支撑架的总体平稳在同一平面部位,待所有调节结束后才可拼装上一步架体。
        (7)立杆连接时要查验立杆的垂直度,发觉立杆的垂直度不符要求时应立即拆换。立杆的垂直度误差应控制在架体高度的1/400以内,避免立杆倾斜度过大,承受力后造成轴力弯距,危害立杆的可靠性。
        (8)拼装到顶层立杆后,安裝顶层可调式顶托,可调式丝杆插进顶端后调整高度不允许超出250mm,用专用型销钉开展联接。因为顶托不可以承担水平载荷,运用顶托上端预埋的孔距用销钉固定工字钢。
        (9)支架架设到门洞设计方案高度后,在支架顶纵向放置I45a短工字钢,再横向放置I45a工字钢梁;门架用加厚型双排贝雷梁做纵梁。工字钢之间采用2cm厚钢板焊接组合成总体。

        图2贝雷梁布置图
        (10)工字钢安裝校正结束后,底板及腹板下采用8排45cm间距贝雷片,翼缘板下各采用1排90cm间距贝雷片,布局间距见图例,采用规范贝雷架,将贝雷梁安裝到主承重梁上放U型螺钉连接,贝雷梁起吊到位后,用槽钢将桁架结构分上下两排用U型螺钉连接成体。
        (11)贝雷梁布局完成后,在顶端满铺1.5cm模板和防坠网,避免箱梁施工现场杂物爆出,门洞两边设定不小于1米的安全性实际操作服务平台。
        3.3上跨既有高速SPS支墩系统验算
        3.3.1门洞设置概况
        1、桐石区间D20~D22上跨高速,中跨跨度70m,边跨跨度42m,箱梁梁高2.2~4.4m,单箱单室结构,腹板宽度50cm~70cm,顶(底)板厚度60cm~1050cm。由于上跨既有高速,普通支架施工方式不能满足施工需求,故考虑利用大力神SPS强力支撑系统配合贝雷梁设置大跨度门式支墩系统进行施工。
        2、结构形式
        立柱支墩:SPS支墩,管径133mm,壁厚5.6mm,材质为Q345b;70m桥跨范围内共布置6副SPS支墩系统
        承重主梁:33m跨加强型双排贝雷梁(2跨连续梁)
        分配梁:在大力神SPS支架顶部设置双层分配梁。底层分配梁采用双肢I45a工字钢顺桥向放置在顶托上部;上层分配梁采用双肢I45a工字钢横桥向布置,放置在底层分配梁上。
        支墩基础:支墩宽度及长度范围内(详见图纸)浇筑高度50cm混凝土支墩。

        支墩立面布置图

        支墩断面布置图

        支墩断面布置图

        贝雷梁及SPS支墩平面布置图

        贝雷梁上支架平面布置图
        3.3.2主跨纵梁贝雷梁验算
        1、荷载计算
        箱梁高度从2.2m~4.4m,纵向分为10个截面形式荷载均按对应截面最大荷载计算,各截面对应分段长度如下图所示:

        半幅箱梁纵向分段图

        贝雷梁横断面布置图

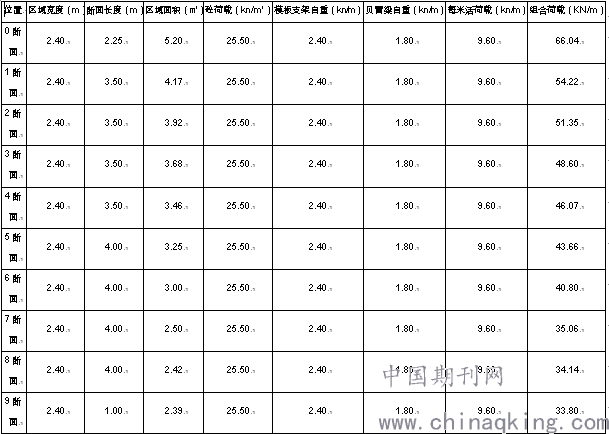

        贝雷梁最不利位置出现在腹板位置,腹板为斜腹板,故考虑腹板范围内三条贝雷梁均摊上部结构荷载,荷载计算如下:
        其中恒载组合系数取1.35,活荷载组合系数取1.4

        主梁上荷载按断面长度分段施加,按两跨连续梁模型计算如下:







        双排单层加强型贝雷梁容许内力如上图所示,有:
        最大弯矩:1361kn*m<3376kn*m
        最大剪力:416.43kn<490.5kn
        贝雷梁满足要求。
        3.3.3贝雷梁下横桥向分配工字钢验算
        工字钢采用双肢I45a工字钢,按简支梁计算,跨度取下层分配工字钢间距90cm,按简支梁计算,材质Q235,力学特性如下:





        贝雷梁中支墩出支座反力最大,支反力为841134.5N,传递往下层分配工字钢:







        弯曲应力:
        剪应力:
        挠度:
        工字钢验算满足要求。
        3.3.4 SPS顶部底层分配工字钢验算
        工字钢采用双肢I45a工字钢,承受上部分配梁传递荷载,按简支梁计算,跨度取下层SPS支墩间距90cm,按简支梁计算,材质Q235,力学特性如下:





        上层工字钢支反力为420067.25N,传递往下层分配工字钢:






        弯曲应力:
        剪应力:
        挠度:
        工字钢验算满足要求。
        3.3.5.SPS验算
        SPS顶部工字钢传递到SPS立柱顶荷载为210KN。
        大力神SPS支撑点系统中,采用的钢管尺寸为直径133mm,壁厚5.6mm,材料为Q345,则依据压杆稳定条件。

        钢管的回转半径为:
        l=(L+2a)=2.4+2×0.45=3.3

        查表得Q345的折减系数值为:0.686。

        其中:Q345的强度设计值f为300N/mm2
        单肢立杆轴力210KN<461.25KN,SPS支撑系统满足支撑要求。
        3.3.6.地基承载力
        为了保证支墩的承载力,并考虑防撞需要,在SPS底座(30cm×30cm)底浇筑高度50cm,C20混凝土基础。
        SPS底座最小间距为0.9m,故地基受力面积为:0.9*0.9m=0.81㎡,
        支墩立柱最大荷载210KN,
        故地基承载力:σ=N/A=210KN/0.81㎡=259KPa,地基承载力大于259KPa时能满足要求。
        3.4 效益分析
        新型(SPS大力神)门洞租费比钢管柱门洞划算、且比传统式支架节约施工周期,资金周转速度更快,确保了现况路口交通出行运作。耗损率底,降低大中型机器设备的资金投入,支架可靠性高。表层选用银色热镀锌,提升了安全文明施工和企业品牌形象。
        4 结束语
        总而言之,重庆轨道交通四号线二期土建8标根据选用(SPS 大力神)新型门洞支架体系降低了大中型周转材料的租用,减少了成本费,为桥梁工程施工提供了珍贵的空间,在没有封闭式交通出行的前提条件下,达到了保通计划方案的规定,加速了工程进度;另外,根据对SPS大力神新型门洞支架架设工程施工开展小结,为事后相近建筑施工提供了一定的参照实际意义。
