张小军 侯增增
中国能源建设集团西北电力建设第三工程有限公司 陕西 咸阳 712021
【摘要】燃气汽轮机是国内为数不多的机型，在燃气汽轮机设备中，燃烧器每件设备价格昂贵且精密，特别体现在前缸及燃气喷嘴，均为国外进口设备。通过燃气机组的安装，根据相关规范规程、质量标准以及其他注意事项几个方面，探讨出了提高燃机燃烧器安装质量的方案和方法，可为后期机组安全可靠运行打好基础，也为以后同类型机组安装提供可参考依据。
【关键词】燃气汽轮机 燃烧器 探讨 方案和方法
1、 引言
洛阳万众吉利热电 2×350MW燃气轮机及联合循环发电机组是世界范围最先进的一种发电技术，它具有热效率高、环保性能好、投资省、建设周期短等诸多优点。燃烧系统是由环绕压气机排气缸圆周布置的18个燃烧器组成的逆流式燃烧系统。这些燃烧室是从燃机的顶部左侧开始逆时针方向编号。这个系统也包括各燃料喷嘴，一个火花塞点火系统，火焰探测器和各联焰管。从这些燃烧室中燃料燃烧产生的高温气体经过冲击式冷却过渡段流到透平中。
燃机燃烧器的安装质量直接影响到机组运行，提高安装质量，从人、机、料、法、环、测重点应解决以下问题：
1.1 技能水平低
1.2 工器具配备不齐
1.3 燃烧器等设备到货不全及存在制造缺陷
1.4 安装前工序不明确
1.5 连接螺栓紧固施工方法不当
1.6 密封垫安装方法不当
2、 提高安装质量措施
2.1 技能水平低
通过对施工人员走访观察，及以往的工作经历，安排技术成熟以及稳重的师傅带领钳工进行安装工作，一方面可以保证安装质量不出现人为因素，另一方面可以有效的带动其他人员学习燃机安装工艺。
2.2 工器具配备不齐
施工前对工器具进行规划和统计，要能慢足场施工需要，如下：

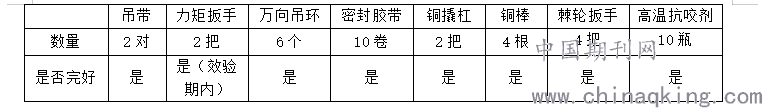

.png)
2.3 燃烧器等设备到货不全及存在制造缺陷
对燃机燃烧器安装前进行盘点，必须所有设备到货齐全。发现的制造缺陷，并且应及时联系厂代给出解决方案。对安装过程中发现的缺陷应及时联系相关部门解决以免延长施工工期。
2.4 安装前工序不明确
2.4.1 燃烧器安装过程中，有很严格的工序要求，燃烧器共分为18处，围绕燃气轮机均匀排列，要先安装燃气轮机下半，然后安装上半。每一处燃烧器施工工序为：后缸 →导流衬套→火焰筒（联焰管配合安装）→前缸及喷嘴组件，特别在火焰筒和连焰管的配合安装方面，若不能有明确的施工工序，不但会出现前面施工后面返工的现场，还会使返工过程中对火焰筒内壁的烤瓷内衬造成损坏，一旦损坏，后期运行中会出现重大重量问题。
2.4.2 为使队伍整体施工质量提高，厂家代表、技术员、施工负责人根据图纸及安装说明书讨论出整个燃烧器的施工工序，然后将燃烧器施工工序写在班组黑板上，并做施工前详细交底。在施工中加强对现场的动态控制。
燃烧器安装工序方框图
2.5 连接螺栓紧固施工方法不当
2.5.1 一处燃烧器安装中，总共需要安装两圈螺栓，分别为后缸和燃气轮机，后缸和前缸及喷嘴组件。在紧固螺栓过程中不能一次紧固到图纸设计的力矩数值，分别要进行初紧、二次紧固、终紧，而且每次紧固的力矩值都不同，特别是在后缸和燃气轮机的一圈螺栓有个别力矩数值是不同的。如若不能达到紧固力矩，则会出现将螺栓紧固报废和密封效果不好漏气等质量问题。
2.5.2 根据图纸设计要求，将三次螺栓紧固力矩数值计算出，初紧为总力矩的1/3，二次紧固为总力矩的2/3，终紧为图纸设计值，并标注在图纸上。

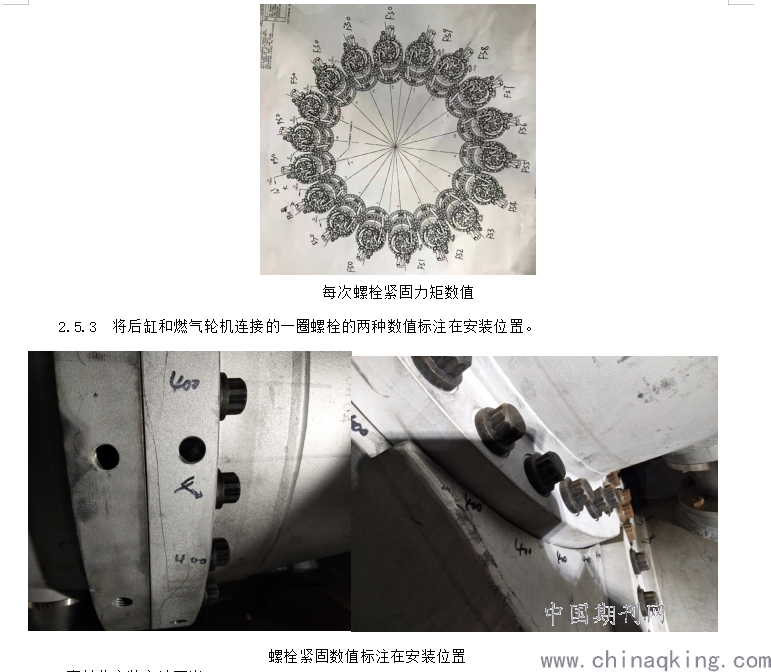

.png)
2.6 密封垫安装方法不当
2.6.1 在后缸和前缸及喷嘴组件之间要加一种密封垫，此密封垫只能安装一次，若不能一次安装成功，则密封垫报废，需要重新申请厂家补供新密封垫，补供厂家为国外厂家，补供周期较长。如果不更换损坏的密封垫安装后，会发生前缸和后缸结合面漏天然气重大质量事故。
2.6.2 对比1#机组的密封垫安装方法，将之前的直接安装改为使用可熔型纸胶带先固定垫子后安装前缸及喷嘴组件。
3、结束语
?本文主要针对1#燃气汽轮机燃烧器安装工艺，通过对上述安装关键环节的严格控制，保证了1#燃机燃烧器的工艺质量，确保了燃机汽轮机一次试运成功。总之，为了保证燃气汽轮机的顺利运行，必须在安装过程中，严把质量关，总结安装、运行工作中的经验和教训，使以后的安装工作做的更好。
参考文献：
《电力建设施工质量验收及评价规程 》第3部分：汽轮发电机组DL/T 5210.3-2018
燃气汽轮机厂家安装图纸及安装相关资料等
