张燕
陕西法士特齿轮有限责任公司 西安710077
摘要:目前轴类零件径向油孔大多在立式加工中心四轴夹持加工,一般为四轴自带夹具即可满足加工要求;而径向油孔有三种特殊情况如:1.空心轴;2. 与轴端偏心深孔有相对应的位置关系;3.与轴上齿部、花键有相对应的位置关系。这三种情况下,常规夹具无法满足位置要求,本文设计了三类型钻油孔夹具,以保证图纸要求。夹具经验证,稳定可靠,效果良好。
关键词:轴、立式加工中心、四轴,钻油孔夹具、位置关系
1.问题描述
目前轴类零件径向油孔大多在立式加工中心四轴夹持加工,一般为四轴自带夹具即可满足加工要求;而径向油孔有三种特殊情况如下:
1:空心轴,如下图1所示:大孔径空心轴。
2:径向油孔与轴端偏心深孔有相对应的位置关系,如下图2(两偏心深孔)、图3(单偏心深孔)所示;
3:径向油孔与轴上齿部、花键有相对应的位置关系。
需根据三种不同情况分别设计不同类型的钻油孔夹具。
2.夹具设计
2.1空心轴钻油孔夹具设计

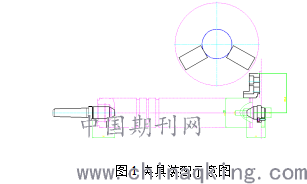

其夹具设计难点为空心轴需以轴两端中心定位,但因孔径尺寸较大,且较深,常用夹具无法满足其定位定心要求。设计时采用夹具设计中的锥面与锥面组合定位方式,设计圆锥芯轴:定心精度高,可达0.005-0.01mm,完全可稳定满足工件的加工精度。左端设计专用加长大头回转锥面顶尖,另一端设计相配的大孔径顶尖座及专用硬三爪辅助支撑。大头回转顶尖与顶尖座定心,硬三爪夹持外圆,装配示意如图1所示
2.2、偏心深孔轴钻油孔夹具设计
其设计难点在于此类轴轴端设计有两个以上偏心的深孔,且分别有径向油孔需与各自相对应的偏心深孔相通,因此需设计以轴端偏心深孔为位置基准的夹具,且定位时需区分出不同的轴向深孔,防止径向孔错位。
首先,工件定位采用以组合表面定位形式,平面与外圆柱面组合:设计件2液压爪块(3块)夹持轴外圆,轴端靠紧爪块端面定位;
其次考虑径向油孔的位置度,设计定位销设计件3圆柱销、件4菱形销与件1中心轴销孔配磨,保证过盈量0.01-0.015,配磨完成后将件3、件4敲入件1作为一个整体使用,件4按图所示其长轴与两个销孔中心线连线垂直。加工时,将两销子插入零件已加工完成的轴向深孔中,注意两深孔有序号区分,各自对应不同的销子,这样即可保证插入销子后,工件的径向角度定位已与轴向深孔一一对应。
为防止过定位,两定位销设计与工件轴端深孔有间隙:
夹具XF42-02681-1中心轴的销孔尺寸φa=7.8(0/+0.01);
XF42-02681-3/4圆柱轴、菱形销的外径尺寸配磨后φbmin=7.81;φbmax=7.825;
工件轴端深孔内径尺寸φc=8(+0.12/-0.1);
销孔配合间隙dmin=7.9-7.825=0.075;dmax=8.12-7.81=0.31;
当两定位销配合间隙都为最大0.31时,综合工件销孔及夹具两销位置度误差,工件的最大可旋转角度(未夹紧状态)α=1.03°。

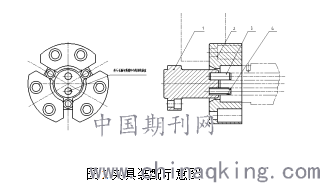

工件径向油孔尺寸φ3,轴端深孔φ8,图纸要求钻通即可,因此1.03°角度误差完全可满足图纸要求,保证加工径向油孔时与不同销子所对应的深孔相通。装配示意如图2所示
b.此类轴轴端设计有一个中心孔与一个偏心的深孔,径向油孔需与偏心的深孔相通,因此需设计以偏心深孔为位置基准的夹具,以保证钻油孔时与之相通。设计件2液压爪块(3块)夹持轴外圆;件3菱形销与件1中心轴销孔配磨,保证过盈量0.01-0.015,配磨完成后将件3敲入件1作为一个整体使用,件3按图所示其长轴与两个销孔中心线连线垂直。加工时,件1顶尖锥度定心轴端,定位精度可达0.005-0.01mm;将销子件3插入零件已加工完成的深孔中,类似于上述两偏心销孔所设计夹具,深孔与销子有适量间隙,即可保证加工径向油孔时与销子所对应的深孔相通。
2.3、对齿类钻油孔夹具设计
此类轴径向油孔与齿部有一定的位置关系,设计难点在于需设计以齿槽为位置基准的对齿钻孔夹具。首先设计的顶尖及硬爪,顶尖定心,硬爪夹持外圆,工件定位精度可达0.005-0.01;再考虑与齿槽的位置度关系,设计图13所示的对齿规:加工时,压紧挡块利用弹簧系统使对齿规XF42-02680-4的60°锥压紧并贴合齿槽,保证工件径向角度与齿槽对应,液压硬爪夹紧外圆后,工件定位完成,再松开对齿规,从而保证径向油孔与齿部的对应关系。
3.现场验证及结论
经五万四立加及试制中心立加现场批量加工验证,上述三种轴类零件所对应设计的钻径向油孔夹具,有效解决了在加工过程中所涉及到的定位问题,使用稳定可靠,加工效果良好,符合图纸要求。
参考文献:
[1]潘石群、陈攀、张小明. VMC1000L立加关键零件加工工艺分析[J]. 中国新技术新产品,2019.10?
[2]周志平、陈勇. 一种四轴精密车床的研制及应用[J].现代制造技术与装备,2019.12?
[3]钟礼东,许玢等. 机械设计基础. 杭州. 浙江大学出版社,2014
