任树会
开滦能源化工股份有限公司范各庄矿业分公司，河北 唐山 063108
摘要：范各庄3X采区的3X73S工作面运道在掘进至576米时揭露一条断层，导致巷道全岩，依据岩层层位推测断层落差约为9米。为规避断层，只能在该位置将运道上提，缩短了工作面倾斜长，造成了储量损失。3X73S工作面为首采煤层工作面，运道所揭露断层落差较大，将对采区后续规划有很大影响，需查明断层发育情况，为采区设计提供可靠的技术保障。
关键词：断层，探查，技术保障
0 引言
矿井构造预测与探测直接关系到煤矿的生产和安全，同时随着矿井机械化、智能化生产程度的提高，煤矿高产高效给地质工作提出了越来越高的要求。地质构造控制煤层的赋存，影响和制约着采区的布置、采面的划分、计划的安排和采掘的接替，直接控制着煤炭的产量和经济效益。地质构造复杂多变，隐蔽性强，随着矿井延伸，不可避免的进入构造复杂区域。因此，构造分析、探查具有极为重要的理论意义和实用价值。
1 区域概况
3X采区为矿井主力采区，面积1.35km2，采区东部为F0断层，西部为范吕、范钱井田边界。采区内共5个可采煤层，5、7、8、9、12煤层，5煤层走向长度约为4km，12煤层走向长度约为4.8km，最大倾斜长度约0.9km，开采深度为-620m～-800m。其中5煤层为局部可采煤层，7煤层为首采煤层工作面，3X71S、3X73N工作面分别于2016、2018年回采完毕，3X73S已掘进完毕，进入安装阶段，8、9、12煤层均未回采。
2 地质构造情况
采区主体构造为单斜构造，平均倾角14°，走向近于南北向。根据范各庄矿已有的采掘、开拓工程及地面补充勘探、高分辨三维地震勘探等手段揭露的地质资料分析，随着矿井向深部延伸，地质构造呈复杂趋势。采区分为南北两翼，北翼的3X73N在采掘过程中揭露一条落差5.4米的正断层，其走向、落差及发育情况均已控制。南翼的3X73S工作面运道在掘进至576米时揭露一条断层，导致巷道全岩，依据岩层层位推测断层落差约为9米，该断层落差较大，对采区后续规划、开采影响较大，且为单点控制，需对该断层落差、产状、延伸情况、发育规律及其对其他可采煤层影响情况进行详细探查。
3 断层探查
3.1 多方位探查。断层走向上：在3X73S运道360米、495米、576米、750米、940米、1052米、1244米沿断层走向布设钻孔，探查距离984米，探查间距均小于200米，进而确定断层走向及断层的摆动、延伸情况。断层倾向上：钻孔角度-90-+90°全覆盖，倾向上控制距离89米，最小控制间距5米，最大控制间距15米，以确定断层落差及倾斜程度。
3.2 多煤层探查。上覆5煤层孔17个，总进尺721.8米；同煤层7煤层施工钻孔8个，总进尺340.8米；下伏煤层孔12个，总进尺448.6米。共是施工钻孔37个，总进尺1511.2米。对断层在各个煤层位置及落差变化情况进行探查。
钻探情况如下：

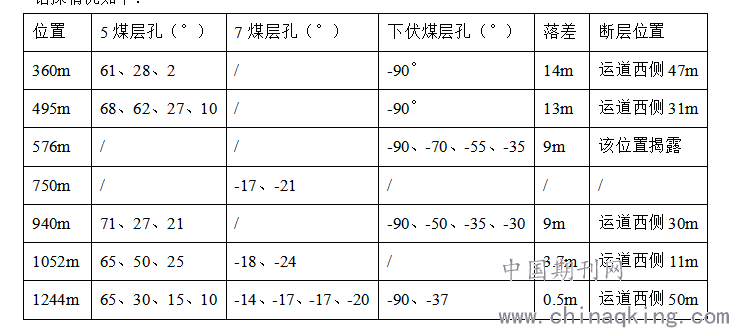

.png)
3.3 多方式探查。 钻孔较深可能穿断层破碎带，在施工中为避免塌孔，本次钻探工程选用ZYJ420/200大功率钻机和螺纹钻杆。同时，选用YTZ1矿用地震仪进行物探，沿运道每50米布设一个测点，每个测点分3个方向，分别为水平方向，-15°，-35°，-60°。运道585米～936米水平方向35米和65米位置出现反射相位异常，推断反射相位异常位置可能存在断裂构造。
4 探查结果
断层位置：断层位于3X采区南翼，3X73S运道下方（西侧），外切于运道，控制走向1118米。该断层与采区北翼5.4米正断层同时起于范吕井田边界，为同一条断层，走向延伸2363米。断层落差：断层落差最大14米，由北向南逐渐变小至尖灭，北段落差14-9米，中段落差9-3.7米，南段落差3.7-0.5米。断层产状：断层走向大致为弧形，走向控制在172-206°，倾角68-75°，

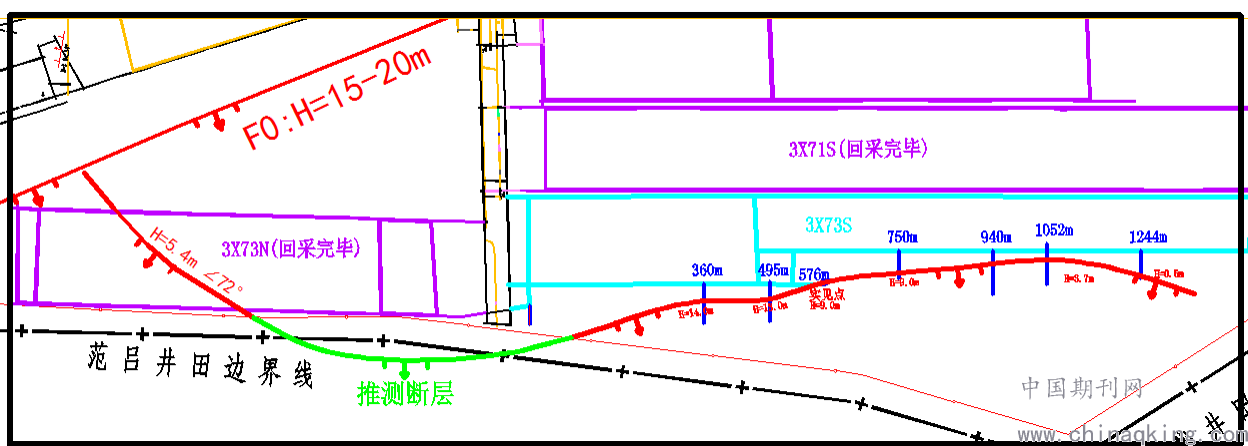

.png)
5 结语
通过方案实施，确定采区较大断裂构造的落差、性质、产状、延伸距离，系统的进行区域构造评价，为采区设计提供了依据。为公司决策提供指导性意见，防范地质事故的发生，防范经济损失和人员伤亡，具有很大的经济和社会效益。
