PA666 增韧改性增韧剂添加量对其性能影响的研究--中国期刊网

字体：大中小

首页> 原创作品> 正文

PA666 增韧改性增韧剂添加量对其性能影响的研究

发表时间：2021/5/28 来源：《科学与技术》2021年2月5期作者：韩璐秦增增姚利

[导读] 研究共聚尼龙PA666添加不同比例增韧剂，其性能的变化。

        韩璐秦增增姚利
        天津长芦海晶集团
        摘要：研究共聚尼龙PA666添加不同比例增韧剂，其性能的变化。
        关键词：共聚；尼龙；PA666；增韧；性能

        目前国内对共聚尼龙PA666的应用研究较少，我公司2019年开始研究PA666制备方法及工艺，目前正在形成PA666量产的规模，在此基础上率先研究PA666的改性，对公司发展起到关键最用。
1试验
1.1原料规格及其性能指标

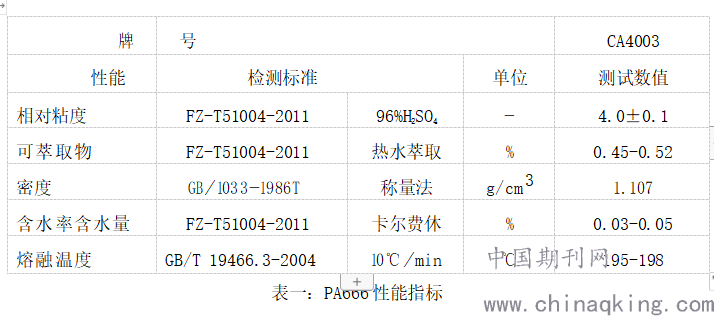

PA666：国产中纺院批号为CA4003的高粘PA666
增韧剂：国产改性聚烯烃弹性体（马来酸酐接枝POE），型号PC-28
其他助剂：国产抗氧剂、润滑剂

1.2主要设备及测试仪器
        实验机：南京欧立TE-35型挤出机、切粒机。
        检测设备：万能试验机、摆锤式冲击试验机、熔指仪、高低温实验箱。

1.3实验方案
        　本项目计划以PA666为基体，添加不同比例增韧剂，考察产品所注塑样条的机械性能，分析不同比例增韧剂对其机械性能的影响。

1.4主要工艺参数
配料：将2-5等助剂按重量混合在一起为一个助剂包。
混合：在清干净混料机的前提下，先在搅拌机中加入原料切片，加入适量硅油然后在小搅拌机搅拌15分钟至均匀，之后将一份助剂包加到搅拌机中，搅拌20分钟至均匀。

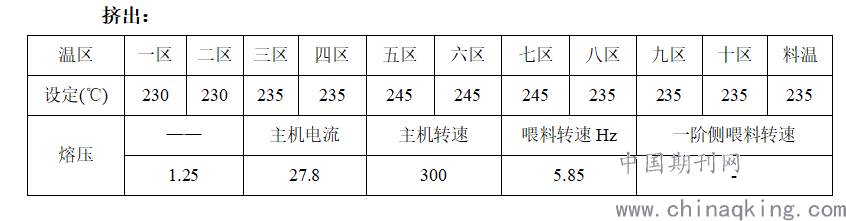

挤出：

2结果与讨论
2.1增韧剂添加比例
　通过添加2%-30%多组增韧实验对比，发现生产过程中随着增韧剂添加量的增加，模头挤出压力越来越大，当添加量大于20%以上时，挤出过程中发生胶化现象，发生交联反应，堵塞模头，样条难以挤出。所以增韧剂添加宜在20%以内。
　

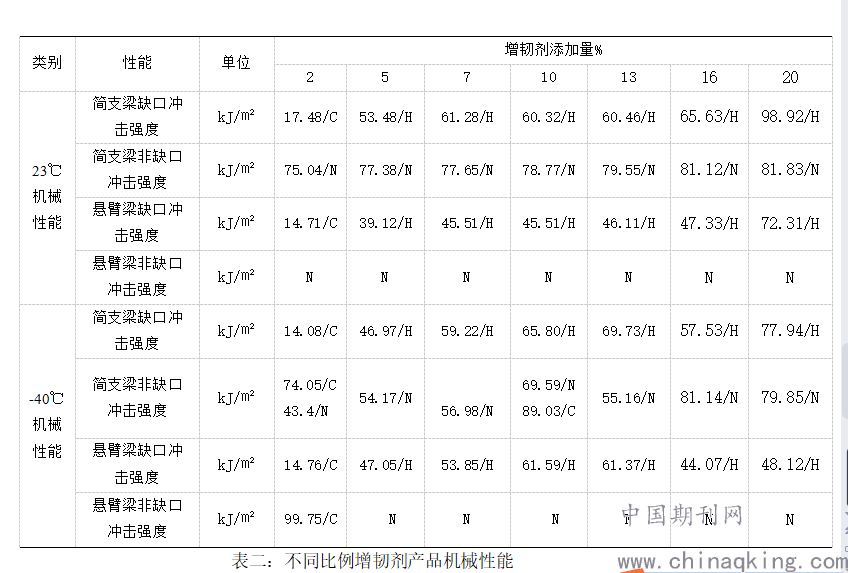

2.2不同增韧剂添加量对其机械性能的影响
