关于无极灯的电磁辐射

发表时间：2021/5/31 来源：《基层建设》2021年第2期作者：魏青秀郭沙沙施俊良

[导读] 摘要：本文对无极灯的电磁辐射提出与某研究报告的不同意见，认为低频无极灯在工作区的电磁辐射可忽略不计，并通过实测来证实这一观点。

        机械工业第六设计研究院有限公司河南郑州 450007
        摘要：本文对无极灯的电磁辐射提出与某研究报告的不同意见，认为低频无极灯在工作区的电磁辐射可忽略不计，并通过实测来证实这一观点。
        关键词：无极灯、电磁辐射、绿色照明
        我们在《照明技术与设计》2011年10月（总第55期）发表了一篇题为《绿色照明设计——无极灯的选用》的论文。2012年3月，中国建筑工业出版社出版了（《“十二五”城市绿色照明规划纲要》研究）一书，在该书P92上有如下内容：“无极灯不宜在功能照明方面大量推广，条件不成熟，主要是因为其电磁辐射功率大（20000μW，而人体所能承受的小于50μW），利用其长寿命的优点，只能应用于长期照明的高空、震动大、不便于维修和短时间工作的场所，如隧道、矿区、车场等地，不适合应用于城市机动车道上”。由于住房和城乡建设部在2011年11月发通知（建城【2011】178号）要求我们结合实际，认真贯彻落实《“十二五”城市绿色照明规划纲要》（简称“纲要”）。引起了我们和无极灯生产厂家的重视。由于“纲要”的这段话引用了一篇论文的论点，下面按“论文”、“纲要”和“实测”三个标题来进行讨论。
        一．“论文”
        据了解，“纲要”P92上这段文字参考《照明》杂志2011年第4期P28上的这篇文章：《论乌鲁木齐城市道路照明节能技术的应用》。在P29上有如下内容：“那么，能否将无极灯在城市照明领域中大面积推广呢？我们认为目前条件仍不够成熟。无极灯的激励源，功率耦合器工作在2.65MHZ的射频范围内，无论如何都会产生对外电磁辐射，我们假设功率为200W的无极灯电磁辐射功率为0.01%，它泄露的电磁辐射功率就为20mw.（20000μW）。根据《环境电磁波卫生标准》（GB9175-88）、《电磁辐射防护规定》（GB8702-88）等国家标准；《辐射环境保护导则-电磁辐射环境影响评价方法与标准》（HJ/T10.3-96）、《微波辐射生活区安全限制》（GB475-88）等标准，规定在连续长时间工作的环境中电磁辐射功率不能超过50μW/cm2。由此可知，在无极灯下长时间作业，人体承受的电磁辐射功率累计下来的是相当惊人的。所以无极灯，根据他寿命长的特点，应用范围是只适合于长期照明、高空、震动大、不便于维修和短时间工作的场所，如高、中杆灯（15m以上），隧道、矿区、车场等大面积照明及应急照明等。而不适合在城市主次干道及居民区、人群密集和长时间活动的区域使用。”
        我们详细分析了论文作者引用的三个标准，结合工厂设计，其结论是完全不同的，其理由如下：
        （1）在机械工厂和卷烟厂设计中，当照度要求为300lx时，其供电功率密度值为11W/ m2以下，即一个200W无极灯所对应的地面面积为200/11=18m2=180000cm2，即使每个无极灯的电磁辐射功率为20000μW，分摊到180000cm2的照射面积上，其电磁辐射功率密度为0.11μW/ cm2，远小于50μW/cm2。
        （2）对于道路照明，由于照度要求应低于300lx，其电磁辐射功率密度也小于0.11μW/cm2，更小于50μW/cm2。
        二．“纲要”
        （《“十二五”城市绿色照明规划纲要》研究）在引用上述论文的内容时，把50μW/cm2误写成50μW，由于这个错误，不少人以为无极灯的电磁辐射功率是国家标准允许值的400倍，再加上住房和城乡建设部的通知，一般设计人员再不敢用无极灯，已经用了无极灯的企业总觉得头顶上悬着一把无形的电磁辐射刀。
        三．“测定”
        无极灯的电磁辐射究竟有多大？2012年7月10日，杭州卷烟厂（机械工业第六设计研究院设计）请浙江省计量科学研究院对杭州卷烟厂联合工房中使用无极灯（低频无极灯）的卷包区、掺配区和制丝区进行检测。检测结果是无极灯在工作区的电磁辐射几乎没有，即场强仪上没有检测到，显示为0（A/m）。说明无极灯在工作区的电磁辐射小到可以忽略不计。
        （一）联合工房平面图及检测点：

        图中使用检测设备为下表所示的综合场强仪

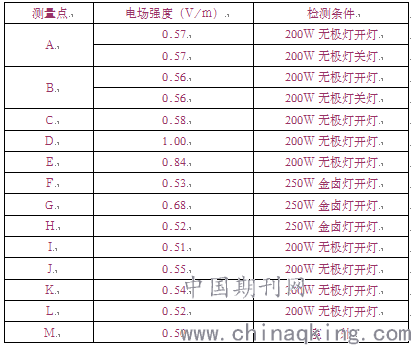

（二）测量结果：

        注1：对应无极灯的工作频率，GB 8702-1988 《电磁辐射防护规定》电场强度的职业照射导出限值为87（V/m），GB 9175-1988 《环境电磁波卫生标准》一级（安全区）容许场强要求小于10（V/m）。
        注2：在相应测量点磁场强度仪器没有检测到，显示为0（A/m）。
        结束语
        根据实测结果，工作区的电磁辐射（电场强度）不到1 V/m，远小于87V/m和10 V/m，而磁场强度小到测不测来。可以认为无极灯在工作区的电磁辐射几乎为0。
        我们的分析和测试结果也许没有普遍性，但对《纲要》一书关于无极灯的观点可以提供新的认识，衷心希望有相反的意见出来争论，以期对无极灯在电磁辐射方面有客观公正的评价。
        四．“后记”
        从2012年测定至今，已过去八、九年了，至今未收到杭州卷烟厂关于无极灯有电磁辐射对人身有伤害的反馈意见，说明我们的设计是正确的，测定是有效的。无极灯因其寿命长、光效高，值得在设计中推广使用。
        参考文献：
        （1）《“十二五”城市绿色照明规划纲要》研究中国建筑工业出版社 2012年3月
        （2）《论乌鲁木齐城市道路照明节能技术的应用》《照明》 2011.N04 中国照明学会
        （3）《绿色建筑照明设计——无极灯的选用》《照明技术与设计》 2011年10月
        中国照明学会
