通风空调安装工程施工研究——以年产300万台开关式稳压电源搬迁技改工程暖通及防排烟项目为例

发表时间：2021/5/31 来源：《基层建设》2021年第2期作者：康世明

[导读] 摘要：本文以年产300万台开关式稳压电源搬迁技改工程暖通及防排烟项目为例，对通风空调安装工程施工展开研究，简要介绍了项目工程概况，并针对空调水管道系统以及风管系统的施工要点进行详细探讨。

        上海捷赛建设工程有限公司
        摘要：本文以年产300万台开关式稳压电源搬迁技改工程暖通及防排烟项目为例，对通风空调安装工程施工展开研究，简要介绍了项目工程概况，并针对空调水管道系统以及风管系统的施工要点进行详细探讨。
        关键词：通风空调；安装工程；施工
        引言：随着我国市场经济的不断发展人们对于通风空调系统有了更高的要求，因此为进一步提升通风空调安装施工水平，确保空调安装质量，需要加强对于施工技术的研究。下面以年产300万台开关式稳压电源搬迁技改工程暖通及防排烟项目为例进行分析。
        1项目概况
        本文以无锡东电化兰达电子有限公司“年产300万台开关式稳压电源搬迁技改工程暖通及防排烟项目”为例进行探讨分析。工程建筑面积为15423.32平方，整个建筑共计三层楼，建筑高度为15.9米。其中地下负一层为消防泵房；地上一到三层为车间、门卫暖通等。
        根据本工程项目实际情况，通风空调分为三种类型：第一，大空间区域，该区域选用的设备为704kw螺杆风冷热泵，共计3台；第二，自动化表面贴装车间，该区域选用260kw螺杆风冷热泵机组，共计2台，同时考虑到今后实际使用情况，该二台机组为非标具有夏季制冷、冬季制热且具备常年制冷功能；第三，办公及辅助用房区域，由于这一区域情况相对复杂，有部分区域使用上海办事处搬迁过来的二手金多联体空调、新增多联体空调系统、现有车间搬迁过来的不同品牌的二手空调。
        2空调水管道系统施工要点
        首先，在实际施工之前，需要对所使用的管材进行验收和检查，工作人员应当立足于具体的施工需求，强化开展对于管材数量、型号以及实际质量等内容的检查，与此同时，还要优化检查钢管此刻的具体状态，并保障其不存在锈蚀、折叠以及裂纹等问题，以免对后续的实际使用效果造成负面影响。除此之外，还需要对管壁的厚负偏差进行检测，保障管材整体平直，管口顺滑等。对于质量较差无法进行处理或者修补的管材需要进行更换，或者将残次管段切除。在施工之前需要加强对于管材的验收，严禁有质量问题或缺陷的管材进入到施工场地[1]。
        其次，在进行管道焊接的过程中，不同厚度的管材需要采取不同的坡口处理方式，针对那些壁厚在3毫米以上的管道，施工人员务必要采取与之相适应的处理措施，可以适当选择使用“V”型坡口，并将坡口的角度维持在55-65°范围内。除此之外，坡口处理能够直接影响到整个工程的质量，因此，下条件允许的情况下，需要尽量使用机械切割的方式处理坡口，例如，坡口机等；对于无法进行机械处理的情况，施工人员应当从具体的实际情况出发并综合考虑多种影响因素，适当选用氧-乙炔焰坡口，但要注意的是，在此过程中，务必要采取相应的措施将管端表面的氧化皮清理干净，并使用角向磨光机将不平整的位置磨平，保障工程质量。若钢管壁的厚度在4到11mm之间，需要进行人工手动电焊，并且要使用“V”型坡口；对于壁厚不大于4mm的钢管，需要进行I型坡口处理。钢焊件的坡口示意图及尺寸如表1所示。

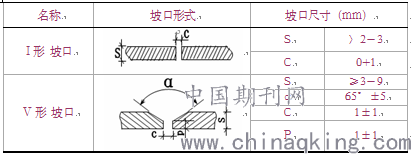

        表 1 钢焊件的坡口示意

        最后，在完成上述操作之后，为保障工程质量，还需要检查焊缝的外观是否完整，此外，还需要查看焊缝位置的高度，保障其略高于母材表面，并且能够与母材之间进行圆滑的衔接，值得注意的是，为确保焊接接质量，焊缝的宽度要稍宽于坡口2到3mm。当操作人员开展对于管道和法兰的焊接施工的时候，应当保障好法兰盘内端面与插入法兰盘的管子端部之间的合理距离，具体应当控制在管壁厚度的1.3-1.5倍之间。在实际操作的过程中应当控制好法兰端面同管子之间的夹角，确保其呈现出的是直角。为确保角度在焊接过程中，应当灵活采用法兰靠尺展开相应的度量工作，保障好里外施焊的质量，除此以外，施工人员需要坚决杜绝法兰衬垫进入到管内的情况出现。在安装紧固螺栓的过程中，为确保法兰衬垫的紧密性，保障其受力均匀，在拧紧后要能够露出两的扣螺纹。
        3风管系统施工要点
        3.1镀锌钢板风管制作、安装
        3.1.1型钢法兰风管加工
        选料作为最为基础的环节直接影响着法兰风管加工的质量，不仅要对风管的质量、型号等进行合理选择，确保所使用产品具备相应合格证明，除此之外还需要对材料进行检查，确保无锈斑、氧化物和针孔、麻点、起皮等质量问题。
        型钢法兰风管加工包括下料、剪切、要扣、折方、成型、铆接、方便以及口缝处理等环节，整体工艺流程如图1所示。

        图 1 型钢法兰风管加工流程图
        3.1.2无法兰连接机制风管制作
        对于该项目工程中所存在的那些没有法兰连接的风管来说，其所使用的是具有较高自动化水平的通风管道制造系统，该系统所制造出的产品是集法兰和风管为一体的，而且四角卡入是由模具冲压而成的角卡，因此整个产品结构较为完整[2]。
        首先，需要对材料质量进行检查。各系统材料、风管以及板材等需要符合施工方案设计要求，确保材料产品具备相应合格证明等。保障镀锌钢板无质量问题。其次，在下料剪切时，尺寸偏差应在±1mm以内。再次，在风管成型时，尺寸偏差应在±1mm以内。最后，在安装角卡的过程中，需要将角卡板的厚度控制在1.2mm，若风管尺寸较大，为保障风管的强度，可以根据实际情况适当压出加强筋。

        图 2 水平保温风管承托架安装图
        3.1.3通风管道安装
        此环节的工艺流程如下：预埋支吊架→风管连接→吊装→找平校正→测漏→保温→风口安装。在进行通风管道安装的过程中，需要注意的要点包括以下几个方面：第一，为确保吊架安装质量，需要先选择合适的膨胀螺栓，其规格应与吊杆保持一致。第二，保障吊架间距合理也是通风管道的要点，在安装水平风管的吊架时，为保障安装质量和效果，吊架间距要控制在3米之内，在安装垂直风管的过程中，间距要控制在4米以内，并且每个单根直管上都需要设置两个固定点。第三，对于尺寸过大的防火阀，为确保安装稳定性，需要为此类防火阀设置独立的支架和吊架。第四，在设置保温风管支架的过程中，需要注意将支架设置在保温层之外，同时在横担处还需要垫设硬木。水平保温风管承托架安装情况如图2所示。其中1-12分别为结构层，伸缩栓，槽钢，螺栓，弹簧及平面垫片，平面垫片，悬垂丝杆，保温层，金属片管道，硬木，平面垫片，角钢吊架，镀锌铁片。
        防晃保温风管承托架安装情况如图3所示。其中1-12分别为结构层、伸缩栓、角钢、螺栓，弹簧及平面垫片、扁钢、外部保温、金属管道、硬木、平面垫片、角钢吊架、0.8mm厚x150mm宽镀锌铁片、铁皮包角。

        图 3 防晃保温风管承托架安装图
        3.1.4风管连接
        在进行风管连接施工时，需要增加垫料，同时为确保整个系统的安全性，需要在风管中铺设阻燃剂胶带，值得注意的是，为确保通风顺畅，保障工程质量，胶带在设置的过程中，要安装在螺栓内侧，不能够挤占风管空间。图4为风管法兰连接大样图。图5为无法兰连接大样图。

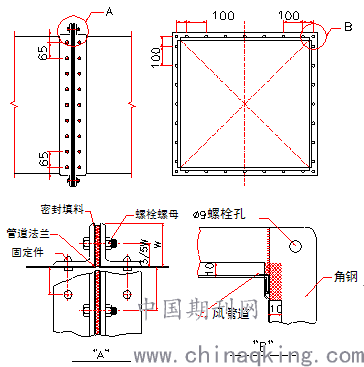

        图 4 风管法兰连接大样图

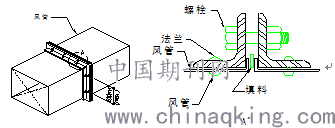

        图 5 无法兰连接大样图
        3.1.5吊装
        风管的安装是整个工程中的关键环节，常用的安装方法有以下两种，其一是通过吊装将风管安置妥当，其二，也可以现将风管在临时支架上连接好再进行安装。值得注意的是，在实际安装时，要严格按照设计图纸要求进行施工，先安装主管、后安装支管，为确保安装质量，同时还需要控制好风管偏差，避免连接不善，影响系统质量[3]。风管安装样图如图6所示。

        图 6 风管安装样图
        3.2风管附件安装
        3.2.1风阀安装
        整个通风系统中，出了风管之外，还包括各种附件部分，而风阀是各种附件中最为重要的。在本工程中，风阀的种类较多，包括电动风阀、止回阀等，为便于后续维修和控制，需要合理设计风阀安装位置，确保后续操作的便捷性以及灵活性。在此过程中，值得注意的是要控制好阀门的安装方向，确保与设计图纸保持一致。此外，若防火阀尺寸过大，为确保安装稳定，还需要使用独立支架。在安装隔墙两侧的防火阀时，设备与墙之间的距离需要控制在2米以内。最后，在各种防火阀安装完毕之后，需要进行试验检查，确保手动操作以及电动操作的灵敏度以及可靠性，同时检查风阀安装的紧密性。防火阀的安装大样如图7所示。其中1-6分别为检修门、铁片、易熔环、止动扁铁、吊杆、保温材料。

        图 7 防火阀安装大样详图
        3.2.2风口安装
        对于风口安装施工而言，保障整体安装质量，避免出现漏雨、漏水是重中之重，因此，在实际安装风口的过程中，要确保与风管衔接的位置连接紧密，不漏风不透水。另外，还需要做好外墙百叶式防水进排风风口的安装工作，确保接口处连接紧密，风口方向正确。除此之外，为保障系统的安全性，还需要做好相应的防火措施。
        结束语：综上所述，空调水管道系统和风管系统作为通风空调安装施工过程中最为重要的两个环节，在实际进行施工的过程中，不仅要根据施工图纸和施工方案严格进行施工，此外还需要做好相应的配合、安装以及检测验收等工作，以此确保施工质量。相信随着对施工技术研究的不断深入，我国通风空调施工水平和质量将会得到进一步提升。
        参考文献：
        [1]钟志诚.建筑通风空调安装工程的施工协调与施工技术研究[J].中国住宅设施，2019（09）：124-125.
        [2]余文轩.施工协调和施工技术在建筑通风空调安装工程中的应用分析[J].建筑技术开发，2018，45（12）：118-119.
        [3]刘松博.建筑通风与空调安装工程施工质量管理要点[J].建材与装饰，2018（01）：210.
