摘要：通过对应急照明的系统分类、平面布置、灯具选型以及系统配电等进行深入探讨，阐述住宅建筑的A型应急照明系统如何设置更加美观、合理安全和经济。
关键词：住宅建筑；A型应急照明；系统分类；平面布置；灯具选型；系统配电
引言：规范《消防应急照明和疏散指示系统技术标准》GB 51309的实施，设置消防控制室的住宅建筑也应选用集中控制型的A型应急照明系统。由A型应急照明灯具、A 型应急照明配电箱/集中电源箱、应急照明控制器及相关线路构成的系统简称为集中控制型的A型应急照明系统。本文就住宅建筑的A型应急照明系统如何设置，谈谈自己的看法，与各位同行一起探讨。
1、消防应急照明和疏散指示系统分类
1.1 消防应急照明和疏散指示系统分为集中电源集中控制型、自带电源集中控制型、集中电源非集中控制型、自带电源非集中控制型四种。其中，集中电源集中控制型组成见图1，自带电源集中控制型组成见图2，集中电源非集中控制型由应急照明集中电源、非集中型消防应急灯具组成，自带电源非集中控制型由应急照明配电箱、非集中型消防应急灯具组成。
.png)
图1 集中电源集中控制型
.png)
图2 自带电源集中控制型
1.2 各种类型特点及适用范围
集中电源集中控制型、自带电源集中控制型由应急照明控制器集中控制，适用于设置消防控制室的工程项目；集中电源非集中控制型、自带电源非集中控制型就地分散控制，适用于未设置消防控制室的工程项目。
1.3 住宅建筑消防应急照明系统的选择
（1）高层住宅建筑一般均设置消防控制室，应采用集中控制型系统；
（2）灯具自带蓄电池故障时，影响小，系统供电可靠性高；灯具自带蓄电池造价相对更低，住宅建筑采用自带电源型更加合理经济。
（3）住宅建筑消防灯具可以兼做普通照明灯具，考虑美观、经济应优先采用。
综上所述，住宅建筑应急照明系统应优先采用灯具自带电源集中控制系统，且灯具应优先考虑消防灯具兼做普通照明灯具。
2、应急照明平面设计图示解析
2.1 标准层公共区，见图3。
2.2 地下车库
住宅建筑的地下车库疏散走道应急照明设置，同样优先采用消防应急照明灯兼做平时照明，地面最低水平照度值不低于1lx，标志灯的标志面与疏散方向水平，间距不大于10m，标志灯的标志面与疏散方向垂直，间距不大于20m。
与住宅塔楼标准层不同，车库中可能存在需要借用同一平面层相邻防火分区疏散，这种情况，在通往相邻防火分区疏散防火门内侧应设置出口指示标志和禁止入内灯，防火分区发生火灾时而被借用防火分区未发生火灾时，可借用未发生火灾的防火分区疏散，此时出口指示标志灯处于正常点亮状态；当被借用防火分区发生火灾时，该区域已成为危险区域，设置的“出口指示标志”应熄灭，同时应点亮禁止入内灯。
.png)
图3 住宅建筑标准层公共区应急照明设计示例
2.3 消防时仍需工作的场所（以配电房为例），见图4。
.png)
图4 配电房应急照明设计示例
消防时仍需工作、值守的区域应同时设置备用照明、疏散照明和疏散指示标志；备用照明可采用正常灯具，电源接自双电源切换箱，照度不低于正常照明；配电房内地面最低水平照度值不低于1lx。
综上示例，住宅建筑消防应急照明设置有如下原则：
（1）楼梯间每层在垂直楼梯方向设置楼层指示灯。
（2）防烟楼梯间前室及合用前室内设置的灯具应由前室所在
楼层的配电回路供电。
（3）防烟楼梯间应设置独立的应急照明配电箱，封闭楼梯间
宜设置独立的应急照明配电箱；封闭楼梯间、防烟楼梯间应单独配电回路。
（4）火灾时仍需工作、值守的区域应同时设置备用照明、疏散照明和疏散指示标志。
（5）备用照明灯具可采用正常照明灯具，在火灾时应保持正常
的照度；并应由正常照明电源和消防电源专用应急回路互投后供电。
（6）住宅建筑消防灯具可以兼做普通照明灯具。
（7）高层住宅建筑一般只有一种疏散指示方案，系统不应设置可变疏散指示方向功能。
3、应急灯具选型解析
3.1消防应急灯具分类，见图5。
.png)
图5 消防应急灯具分类

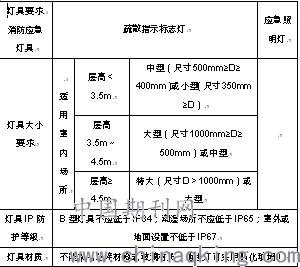

3.2 灯具材质及尺寸要求，见表1。
表1 灯具材质及尺寸要求表
.png)
3.3 灯具应急时间要求，见表2。
表2 灯具应急时间要求表
.png)
综上所述，A型应急照明系统灯具选用应注意：
（1）除地面上设置的标志灯外，应急照明灯及设置在距地面 1m 及以下的标志灯的面板或灯罩不应采用易碎材料或玻璃材质。
（2）地埋灯的防护等级不应低于IP67。
（3）灯具自带蓄电池的初装容量放电时间不应小于表2 要求。
（4）设计应急照明需要考虑灯具的光通量、设置间距，以满足地面水平最低照度值。
4、系统配电设计解析
4.1 灯具配电回路的划分，见表3。
表3 灯具配电回路划分表
水平区域 防烟楼梯间前室及其合用前室、走道、电梯厅应由所在楼层的配电回路供电
按防火分区设置配电回路
避难走道应单独设置配电回路
发生火灾时仍需工作或值守的区域及相关疏散通道，应单独设置配电回路
竖向区域 封闭楼梯间、防烟楼梯间、室外疏散楼梯应单独设置配电回路
敞开楼梯间由所在楼层或就近楼层的配电回路供电
避难层和避难层连接的下行楼梯间应单独设置配电回路
4.2 灯具数量要求、功率限制，见表4。
表4 每回路灯具数量要求及功率限制表
灯具数量 每个配电回路配接灯具数量不宜超过60只
功率限制 工作电压为DC24V时，A型应急照明系统每个配电回路配接灯具的额定功率总和不应大于115W
工作电压为DC36V时，A型应急照明系统每个配电回路配接灯具的额定功率总和不应大于172W
4.3 配电箱规格要求，如图6。
.png)
图6 A型应急照明配电箱系统图
注：
① 通讯路由单元：应急照明通讯路由。
② 市电监测：监控市电的状态，当市电供电失败时提示和发出指令。
③ 整流器：把交流电转换成直流电的装置，输出电压为DC24V或DC36V。
A 型应急照明配电箱的输出回路不应超过 8 路，通常采用4回路或8回路；A 型灯具配电回路的额定电流不应大于 6A，配接灯具的额定功率总和不应大于配电回路额定功率的 80%；沿电气竖井垂直方向为不同楼层的灯具供电时，住宅建筑的供电范围通常不超过 18 层；出线回路可采用二线制和四线制，优先采用二线制，可节约资源及工程造价。
结束语：
设置消防控制室的住宅建筑应选用集中控制型的A型应急照明系统。A型应急照明系统根据电源类型、灯具类型，设置不尽相同，考虑美观经济，应优先考虑消防灯具兼做普通照明灯具，出线回路采用二线制；考虑安全、合理可靠，应优先考虑自带蓄电池型消防应急灯具，文中笔者只针对住宅建筑探讨A型应急照明系统如何设置，可供各位同仁参考指正。
