水平定向钻技术的发展与应用

发表时间：2021/6/1 来源：《基层建设》2021年第2期作者：奚新灿

[导读] 摘要：本文主要介绍了在以往施工中水平定向钻技术应用实例，主要包括单边定向钻、定向钻落井牙轮打捞、复式扩孔、浮筒导向施工、使用钢板桩固定钻机、使用“蠕虫”配合回拖等施工技术，并对未来定向钻技术进行展望。

        中石化江苏油建工程有限公司
        摘要：本文主要介绍了在以往施工中水平定向钻技术应用实例，主要包括单边定向钻、定向钻落井牙轮打捞、复式扩孔、浮筒导向施工、使用钢板桩固定钻机、使用“蠕虫”配合回拖等施工技术，并对未来定向钻技术进行展望。
        关键词：复式扩孔、浮筒导向、钢板桩固定、“蠕虫”配合回拖
        一、技术介绍
        (1)复式扩孔施工技术
        水平定向钻在进入预扩孔工序时，传统的施工方法是：从出土点将扩孔器装上开始扩孔，至入土点将扩孔器卸下，再从出土点装上大级别的扩孔器，如此反复，完成预扩孔施工。但是在岩石地层，特别是长距离高强度岩石地层预扩孔时，按传统的施工方法，扩孔施工速度慢、效率低，施工风险大。运用复式扩孔施工技术可以有效提高施工效率，节约施工成本；同时降低牙轮脱落，钻具断裂等施工风险。

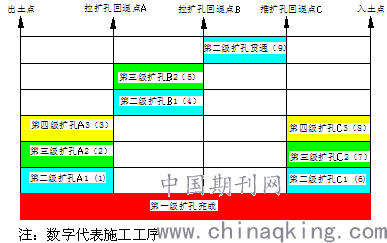

图1复式扩孔施工工艺流程图

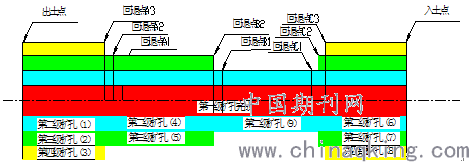

                                        图2复式扩孔施工工艺进度图
        (2)浮筒导向施工施工技术
        水平定向钻在复杂地层预扩孔或管道回拖时，因井下发生意外情况，导致回拖阻力急变、钻具磨损或卡钻，因而发生断钻杆、断短节或断扩孔器等井下事故，造成井孔内无杆。用现有钻具组合，无法成功将钻杆顺原井孔穿过井孔全程，致使工程无法继续施工。以前通常是拔出所有井下钻具，再重新定位钻导向孔及预扩孔，从而导致之前所完成的工作量付诸东流，造成一定的经济损失，同时还将严重影响施工工期。
        浮筒导向施工技术是钻杆推动浮筒从原入土点进孔，沿原有井孔钻进，直至在原出土点露出地面。该工法经过多个水平定向穿越工程的成功应用，实践证明，浮筒导向施工技术具有广泛的推广应用前景。
        浮筒导向施工时需将浮筒与钻杆连接，从入土点进入原井孔内，同时注入泥浆，缓慢匀速旋进。旋进过程中，时刻注意推力、扭矩等参数的变化，及时分析和调整。直至浮筒到达出土点并露出地面。
        (3)使用钢板桩固定钻机技术
        近年来，定向钻穿越管线口径大、距离长，对钻机的回拖力要求极高，同时需要保证在回拖管线“起步”阶段钻机稳定，以确保最后回拖成功。这就对钻机固定地锚要求更高，传统的钻机固定地锚通常是使用地锚箱及混凝土方式，采取以上方式对施工场地进场道路要求高，后期处理对环境有一定影响，且成本较高。使用钢板桩固定钻机技术方便快捷，可以满足回拖力要求，后续处理无环境问题，且成本低。

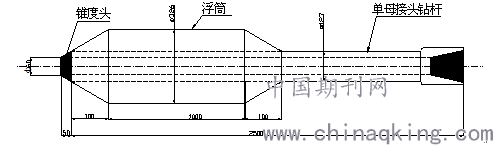

图3浮筒结构示意图

                  图4钢板桩固定钻机施工图
        (4)使用“蠕虫”配合回拖技术
        对于大口径、长距离管线回拖，由于回拖起步拉力大、管道自重大，可能会引起管线入洞困难，钻具与管道存在夹角，从而造成钻具断裂、回拖失败等问题。使用“蠕虫”配合回拖技术，管道“蠕虫”回拖可以保证管道顺利入洞，减小钻具断裂等施工风险，同时管道“蠕虫”可以起到杠杆作用，避免因孔洞曲线不圆滑造成卡管问题，保证回拖顺利。
        二、应用实例及效果
        （1）天津液化天然气（LNG）项目输气干线工程定向钻穿越工程
        2016年完成天津液化天然气（LNG）项目输气干线工程立达养殖场定向钻穿越工程，成功运用了以上使用钢板桩固定钻机技术、使用“蠕虫”配合回拖技术，仅用18天就完成了管径为D1016mm、距离为1105米穿越工程，同时也刷新了江苏油建最大管径、最长距离的记录。
        （2）潜江-韶关输气管道工程线路二标段定向钻穿越工程
        2018年完成潜江-韶关输气管道工程线路二标段新墙河定向钻穿越工程，成功运用了以上复式扩孔施工技术、使用钢板桩固定钻机技术、使用“蠕虫”配合回拖技术，取得了良好的经济效益和社会效益，树立了良好的企业品牌。
        （3）青宁输气管线工程线路二标段定向钻穿越工程
        2020年完成青宁输气管线工程线路二标段403乡道定向钻穿越工程，成功运用了以上浮筒导向施工施工技术、复式扩孔施工技术、使用钢板桩固定钻机技术、使用“蠕虫”配合回拖技术，保证了全线施工工期，得到了建设单位、监理单位等各方的高度评价。
        （4）江苏沿海管道如东-常熟-太仓输气管线工程一标段定向钻穿越工程
        2020年下半年完成江苏沿海管道如东-常熟-太仓输气管线工程一标段定向钻穿越工程共计7条，成功运用了以上浮筒导向施工施工技术、使用钢板桩固定钻机技术、使用“蠕虫”配合回拖技术，保证了全线施工工期，为下一步市场开发做出了积极贡献。

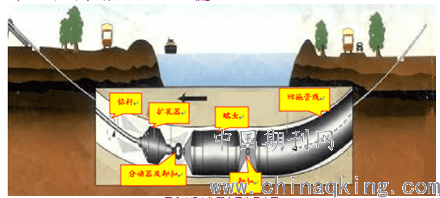

                                     图5“蠕虫”配合回拖示意图
