沈阳城市建设学院土木工程系 辽宁沈阳 110167
摘要：长椅是人们在生活中常用到的设施，在生活中能为人们提供一个暂时的休息环境，在一些大型高端的公共场合甚至还有美化环境或者更多的作用。虽然占据的空间资源不多，但是其功能太过于单一，从而导致浪费十分宝贵的空间资源。为使单一功能的长椅迅速改变状态，节省空间资源，本研究就针对一种在公共长椅基础上添加更改一些结构及部件，变形为连桌长椅结构设计展开讨论，希望能为相关从业者提供参考与借鉴。
关键词：折叠家具功能性对应性使用空间
随着经济的发展，人们对一体式桌椅的关注度也在不断地提升，但有些一体式桌椅明显存在一定的弊端，如功能单一、空间资源浪费大等，为有效解决这一难题，亟待设计一种折叠变桌型长椅。李辛元设计出一种轻便活动折叠椅，虽然其结构较为简单并且具有及强的收纳性与轻便性，但是放置在大型公共场所中不符合美观大方的条件。除此之外，华中科技大学武昌分校机电与自动化学院的梅伶与赵燕也设计过一种休闲便携式折叠椅，其结构简单，折叠性极强，但仍然具有功能单一，美学效果不佳的缺点，所以不适用于大型公共场所中。本研究计划在公共长椅的基础上添加更改一些结构及部件，使其能根据使用者的需求变形为一张供四人坐的连桌椅，具有长桌的功能，实现空间利用和资源节约的双重目标。
1折叠结构的概念、特点及意义
1.1折叠结构的概念和特点
顾名思义，折叠由折和叠组成，折叠形式在大自然中、生活中随处可见，比如书本的开合、雨伞的撑开和收起、孔雀开屏和收拢等。在家具产品设计中应用得最为宽泛。从结构本身上解释，折叠结构是通过折叠可以改变自身形态以改变功能，且能完整恢复到初始状态的结构。从广义上说，折叠结构是一种能屈能伸，可开可合的结构，只要包含以上特点，都可属于折叠结构的范畴。
1.2折叠结构的现代意义
从历史意义来说，历史悠久的折叠结构最早出现在古埃及，其中最为典型的代表是木制折叠椅，由两个交叉的直木杆与皮革构成。在折叠椅的基础上结合当时文化，表面镶嵌花纹或用象牙进行装饰，并增加扶手，王座也由此而来。在春秋战国时期，为了不使工匠饱受日晒雨淋的折磨，鲁班的夫人云氏发明了伞，它“收拢如棍，张开如盖”。南北朝时期，古人创造了交椅，在前后的交叉部位用轴钉固定，这种单一折叠点的结构后来被称为x结构，方便收纳携带，至今仍被广泛应用。
从现实意义来说，伴随着当前年轻人高收入高消费的情况增加，功能单一、造型过时笨重、质感不高的家具设计已经满足不了用户的需求。且目前原材料供应紧张，运输成本昂贵。折叠结构的多元化可改变产品的结构层次，在解决问题的同时能为用户带来更舒适的体验，节省空间占有率的同时避免了材料的浪费。因此折叠结构是家具设计的重要环节。
从生活意义来说，虽然折叠家具在小户型家庭中最为常见，但对人们来说，折叠并不是对空间的妥协，更是一种全新的生活方式。在这种方式里，包含着人们对设计的认可、和认真生活的态度，是对生活方式的新探究，对设计师来说，在进行设计工作时，考虑人在环境中，如何使用家具形成一套生活的系统，也有新的启发。
2研究目标
1、研究目标（限200字）
本研究计划在公共长椅的基础上添加更改一些结构及部件，使其能根据使用者的需求变形为一张供四人坐的连桌椅，具有长桌的功能，实现空间利用和资源节约的双重目标。
其中长椅、长桌的尺寸，卡扣的形式，活动轴的形式，包括活动小凳和存放小凳的箱体等，都需要根据具体情况进行优化设计，以实现其安全、适用、经济、耐久、美观等目标。
3研究方案
该折叠变桌型长椅，主要桌面在未使用时安放在椅子两侧，用两条连接杆与椅子固定底座连接，连接处为活动轴，可转动。位于长椅两面的皆为半张桌面，桌面连接处设有卡扣用于桌面连接时保持稳定。活动凳子放置在长椅凳面下，两张桌面未打开状态时中部中间的空处，如此一来极大提高了空间利用效率。
其中长椅、长桌的尺寸，卡扣的形式，活动轴的形式，包括活动小凳和存放小凳的箱体等，都需要根据具体情况进行优化设计。

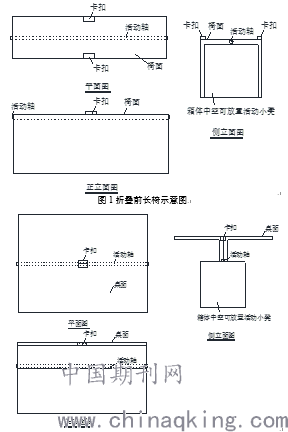

折叠变桌型长椅折叠前如图1所示，折叠后如图2所示。试验拟采用对比方法，选择最适宜的长椅、长桌的尺寸，卡扣的形式，活动轴的形式，包括活动小凳和存放小凳的箱体的形式。
图2折叠后长桌示意图
桌子模块的特点是在下撑杆和主撑杆之间采用销键连接，杆与杆之间加入了旋转折叠结构，目的是增加下撑杆的折叠功能；另外，其主撑杆沿用了普通的H型杆件，杆件中上部的横轴主要用于桌椅一体时的连接支撑之用，杆下部有两个突出的限位部分，作为下撑杆展开时的死点定位，主撑杆的左侧圆杆为桌面调高装置的外作用杆；对于调高杆，其上设计一列分布均匀的小孔，用于锁紧装置的限位和锁定，由于整个桌面只有一根杆支撑，整个桌面和桌面撑杆是可以沿着调高杆（空间z轴）旋转的；桌面撑杆采用悬臂支撑，它和调高杆之间采用旋转结合，弹簧销定位；桌面撑杆上安装了一个锁紧装置，用于在桌面板调节角度后的锁定和紧固。这样的设计实现了桌面高度可调、角度可调，桌面可水平旋转和全折叠功能。
结束语
本设计使一体式桌椅结构既节省空间，又功能齐全，桌椅的单独使用功能可与其他普通桌椅相媲美；一物多用的思想既简化了结构，又增加了功能。
笔者以折叠结构在不同空间系统的家具设计中的应用为基础，分析了折叠结构的概念和形式。折叠结构在众多的产品设计中被大量采用，是由于符合现代设计美学体系中评价产品的相关标准，达到了产品结构合理化、功能多样化、操作易用化、造型美观化、空间节约化、材料节省化等。在设计实践中，设计师基于对产品的价值分析，对用户的生活习惯、空间，以及用户对产品的真实需求进行深度了解，技术可行的前提下，在一定规则内对折叠结构进行解构、重组、创新来优先实现产品功能。不断创造具有更多美学价值的家具产品形态，为用户设计全新的使用方式。
［参考文献］
［1］张桐榆，冯明佳.寝室小家具床上书桌设计[J].民营科技，2018，32.
［2］李芳菲，关惠元，邹峰.城市上班族家庭书桌使用现状研究[J].南京林业大学家居与工业设计学院，2019，32.
［3］詹熙达.CATIAV5R20快速入门教程［M］.北京：机械工业出版社，2011.
［4］5]雷忠兴.折叠结构在家具设计中的应用[J].现代装饰（理论），2014（05）：10-12.
［5］曹盛盛.浅谈家具设计中的折叠结构应用[J].装饰，2011（08）：122-124.
课题项目：沈阳城市建设学院大学生创新创业训练计划资助项目
项目编号：202013208033
