王俞文
中石化新星河南新能源开发有限公司，河南 郑州，457000
摘要：随着我国经济的不断发展，能源的需求量不断增加，我国化石能源一直依赖进口，对于我国的能源安全非常不利。近些年来，我国特别重视对新型能源的开发，而太阳能作为一种可再生的清洁能源受到了我国的高度重视。但目前传统的光伏并网功率调节系统却存在着许多问题，这些问题制约着我国对太阳能资源的利用与开发。鉴于此，本文对传统的光伏并网功率调节系统进行研究，希望能为我国新能源的研究与发展提供参考。
关键词：光伏并网；功率调节系统；拓扑结构
0引言
近些年来，我国的能源问题和环境问题日益严峻，可再生的清洁能源受到了人们的关注。太阳能在我国得到了大力的发展，太阳能发电已经成为一种弥补我国电力资源紧张的重要手段，但由于用电器在使用过程中会产生大量的非线性和冲击性负载，这会对电网造成严重影响。而光伏并网过程中也会受到这一因素的影响，因此为了改善配电网的电能质量和设备的利用率，这就需要对光伏发电和有源电力滤波器，所组成的光伏并网功率调节系统进行研究。目前主要使用的是PVPCS控制技术，从而实现对电力系统的内环与外环的双层控制，但是传统的PVPCS控制技术却存在着许多问题：如控制过程中干扰信号较为严重，会影响实际的控制效果；由于传统PVPCS控制技术多采用数字控制的方式，所产生的PWM信号最大占空比会受到一定的限制，这也在一定程度上影响了实际的控制效果。鉴于此，本文对其进行优化，希望能有效的解决传统PVPCS控制技术在实际使用中存在的问题。
1PVPCS控制的优化策略
1.1PVPCS控制结构的优化

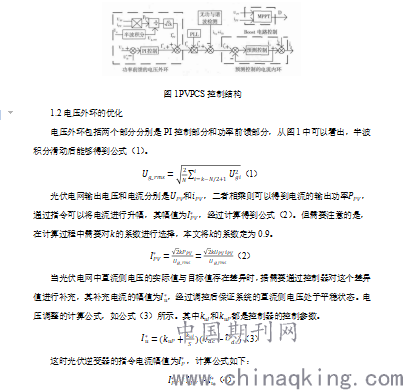

本文对PVPCS控制结构进行设计，主要对电压外环与电流内环两个部分进行优化。优化后的PVPCS控制结构如图1所示。
.png)
本文所设计的电压外环与传统的控制方式相比，解决了外界环境参数变化时，光伏阵列所输出功率不稳定的情况。在电容电压发生改变时，可以对电压值进行运算，并计算出实际的差异值，从而控制器对差异值进行补充，保证光伏电网的电压稳定性。此外，功率前馈电压外环的设计，节省了对系统电容充放的时间，从而从整体上提升了系统对外部环境参数处理的速度。
1.3电流内环的优化
（1）传统电流内环控制方法
.png)
图2 传统电流内环控制方法

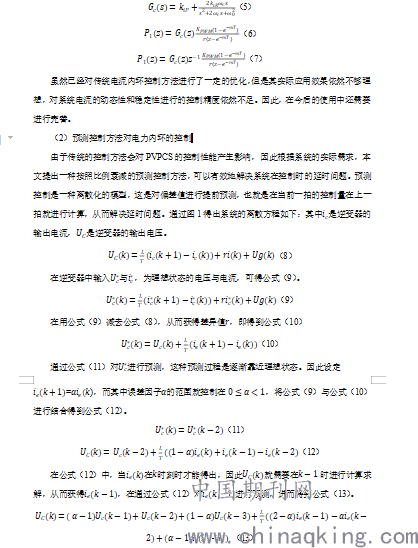

从图2中可以看出，是整个控制环节的电流控制器，由公式（5）进行双线性处理得到。图2中与分别表示数字控制中滞后一拍和零阶保持系，而则表示逆变时各数据之间的线性关系。传统的电流内环控制结构存在着逆变器占空比受限的问题，而为了解决这一问题，通常采用数字控制系统的开环传递函数进行处理。如公式（6）和公式（7）所示。其中是系统进行样本采集的时间周期。
.png)
通过上述公式，可以得到预测控制电流内环的模型图，如图3所示。
.png)
图3预测控制电流内环的模型图
本文所设计的PVPCS控制系统与传统的控制系统相比，提高了系统的稳定性，在实际并网过程中具有良好的波形，在提高系统响应速度的同时，满足了我国光伏并网的需求。
2结语
传统的PVPCS控制系统存在着响应速度慢，控制稳定性差，并网时电流较大等问题，针对这些问题本文对PVPCS控制系统在电压外环和电流内环进行优化设计，从而降低控制系统自身存在的问题，降低了并网时电流畸变的问题。这对于我国新能源的发展具有重要意义。
参考文献
[1]张慧娥, 兰鸽, 徐磊. 光伏并网功率调节系统及其控制的研究[J]. 中国新通信, 2019, v.21(19):80-80.
[2]陈拉拉. 光伏并网逆变器无功功率控制技术研究[D]. 长春工业大学, 2019.
[3]郑广泛, 李琰, 刘宏志,等. 直流配电网分布式光伏并网功率控制策略研究[J]. 电力电子技术, 2019, 053(012):71-73,89.
