丙烯净化单元流程与指标分析

发表时间:2021/6/4   来源:《科学与技术》2021年2月第5期   作者:刘军 杨贵林
[导读] 丙烯净化单元作为羰基合成系统的原料供给,运行的效果至关重要,
        刘军   杨贵林
        大庆石化公司化工二厂丁辛醇造气车间   黑龙江大庆  163714
        摘  要:丙烯净化单元作为羰基合成系统的原料供给,运行的效果至关重要,本文论述了丙烯净化单元的流程,分析了丙烯净化单元的指标,为该系统的良好运行提供了帮助。
        关键词:丙烯  净化  流程   控制   丁辛醇
        1丙烯净化流程简述
        界区来的液体丙烯在新丙烯预热器1501B中被0.25 MPa蒸汽加热到25℃,温度由新丙烯预热器出口管线的温度控制器TIC201控制,温度靠凝液回水调节阀TV12207控制。
        丙烯中需要有少量的水以进行羰基硫水解反应,脱过热器水泵3212来的蒸汽凝液根据需要加入到新丙烯预热器1501B后丙烯物流中,冷凝液的流量依据在线流量计进行调节。1#丙烯净化槽1101是活性氧化铝颗粒的催化剂床层,它通过水解除掉羰基硫。
        丙烯在现有的2#丙烯净化槽1124和新2#丙烯净化槽1124B之间分流,两个2#丙烯净化槽(现有和新的)均有三个催化剂床层。
        第一层:活性氧化铝保护床层,水解COS并吸收在1#丙烯净化槽未除掉的H2S、硫化物和氯化物。
        第二层:氧化锌,吸收在活性氧化铝床中未吸收的H2S、硫化物和氯化物。
        第三层:浸铜活性炭,去除有机氯化物。
        现有的催化剂床层由带金属丝网的格栅支撑,新2#丙烯净化槽中的每一个床层均由带金属丝网的格栅依次支撑,床层上有两层不同规格的惰性瓷球。丙烯液体从净化槽的顶部引入直到灌满整个容器,其中的惰性气体(氮气)通过净化槽安全阀的旁路进行排放。液态丙烯管线上的所有放空线上都安装了一个球阀和一个截止阀,截止阀通常用于调节排放流量,但是在排放时产生的低温可使截止阀冻结而不能关闭。
        现有的和新2#丙烯净化槽1124/1124B中的丙烯液体流量由出口的流量调节阀控制。在去羰基合成单元的丙烯流量也由该调节阀予以控制。丙烯的总流量通过合成气总流量的流量比来调节。流量比值控制器FFIC-13201调节两个丙烯流量控制器FIC202和FIC12201。
        丙烯液体在现有的和新丙烯蒸发器1502/1502B中汽化。丙烯蒸发器壳程中装有甲醇,使用0.25MPa蒸汽在下部U型管束加热使其沸腾,然后甲醇蒸汽通过蒸发器上部走丙烯的U型管束换热,并在管组外冷凝放出热量,控制蒸汽进入下部U型管组的量,甲醇保持在110℃的沸腾条件下,使丙烯在约52℃、2.1MPa条件下汽化。
        汽化后的丙烯进入到丙烯过热器1503/1503B中,加热到80℃(设计值),在过热器之前要加入少量的氢气。两股汽化丙烯汇合后,一起进入丙烯脱氧槽1102中,通过过量的氢气脱除其中的氧、炔烃和二烯烃。1102丙烯脱氧槽为碳钢容器,内径1300mm,切线间高度4800mm,其中装填5.4m3的4.8×4.8球状、型号为BC-2-009、载体为氧化铝的钯催化剂。在过量的氢气的存在下,在催化剂床层中可使以下反应进行:H2+1/2O2→H2O
        在丙烯脱氧槽前,两个2#丙烯净化槽1124/1124B汇合后有一个压力控制器PIC205,通过新丙烯过滤器1701C下游的压力控制阀PV15210来控制蒸发器下游气态丙烯流量。
        2丙烯净化运行控制
        丙烯净化槽的操作温度为25℃,向丙烯通入冷凝液,使水的质量含量为10ppm,以有利于丙烯中硫化合物的脱除。
        丙烯过滤器在压力降超过0.0500MPa时,应切换到旁路运行,将过滤器隔离,然后排放置换后进行清洗。
            2.1净化槽1101 中硫的脱除。
            为确保1101中的活性氧化铝的性能,丙烯在进1101前要通过1501B将丙烯预热25℃,若进料温度高于25℃,只要丙烯不汽化,催化剂床仍能保持满意的操作。
           3 丙烯净化工艺指标控制

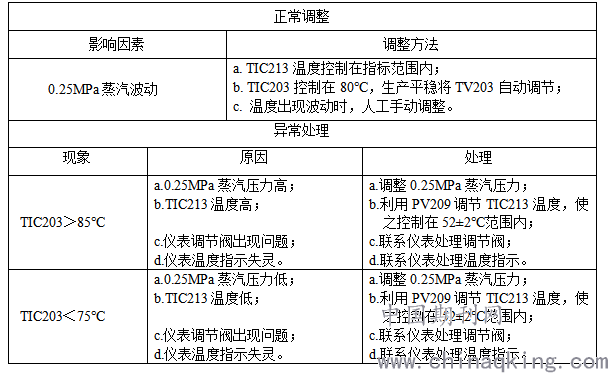

        3.1.1丙烯蒸发器1503出口温度TIC203
        控制范围:80±5℃
        3.1.2相关参数:TIC213
        控制方式:正常生产时自动调节,出现波动时人工手动调节。

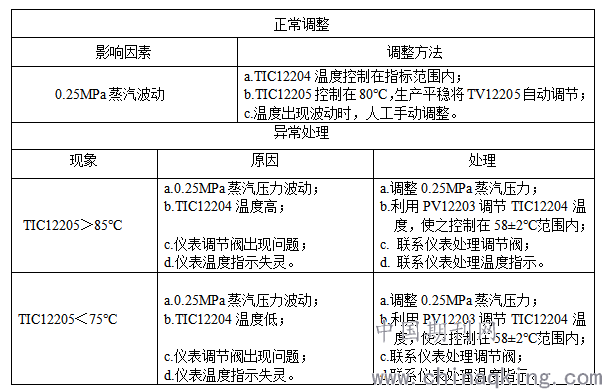

        3.2.1丙烯蒸发器1503B出口温度TIC12205
        控制范围:80±5℃
        控制目标: 80℃
        3.2.2相关参数:TIC12204
        控制方式:正常生产时自动调节,出现波动时人工手动调节。

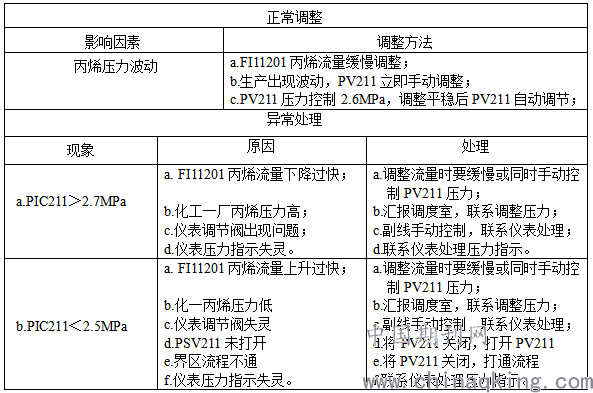

        3..3.1界区丙烯压力PIC211
        控制范围:2.6±0.1MPa
        控制目标: 2.6MPa
        3.3.2相关参数:FI12201、PIC15203
        控制方式:正常生产时自动调节,出现波动时人工手动调节。

        4结论
        通过丙烯净化系统的良好运行,脱除了原料丙烯中的硫、氯、氧等杂质,为羰基合成反应单元反应顺利进行提供合格的丙烯原料,是生产丁辛醇产品的源头。
