郭宝庆 武德
大庆石化公司化工二厂丁辛醇造气车间 黑龙江省大庆市 163714
摘要：丁醇加氢压缩机组承担着为加氢反应器提供持续循环氢气的作用，是丁醇装置的核心设备，机组一旦停运加氢系统就要停车，机组的开停和日常维护就员工必须掌握的技能。本文探讨了加氢机组的开停操作。
关键词：加氢 压缩机 透平 干气密封
引言
丁醇压缩机组3141/3741型号为B26，类型为离心式压缩机，透平驱动，机组额定转速为12700rpm，机组有2台油冷器、2台螺杆油泵。
1加氢循环压缩机的启动
1.1开压缩机前准备工作
联系仪表、维修、供电检查各辅助设备完好，监测仪表指示正常；
确认仪表风、循环水、蒸汽、氮气等具备开车条件；
确认油箱内N46#透平油油质合格，液位为100％；
通知中控及有关岗位作好开车准备。
1.2机组干气密封系统投用
将机组干气密封系统投用。
确认干气密封系统投用正常。
注意事项：干气密封系统未投用的情况下，禁止启动润滑油泵，防止干气密封损坏。
1.3机组油运
油路的蓄油器的氮气胶囊按要求充入合格的氮气，检查氮气阀是否泄漏；
确认润滑油调节阀、控制油前后手阀为全开状态，副线阀为全关状态；
油泵经单体试车合格，出口安全阀动作正常；
确认调速器油位应控制在两刻度线之间；
在启动油泵前，检查油温、油槽是否在15℃以上，必要时可投加热器。
确认冷却器的进出口三通切换阀指示应一致，一台在线，一台备用；
注意事项：必须保证油温大于15℃。
机组检修后进行油循环，联系维修在回油管装临时150目的滤网，以清除内部杂物。
注意事项：①.每隔4小时清洗一次过滤网，防止发生过滤网堵塞而造成润滑油从呼吸阀溢出，发生跑油事故。现场必须有专人监护，检查回油视镜内油是否流动，一旦出现堆积堵塞，马上停止润滑油泵。防止出现跑油事故。
②.清理前必须停泵，待回油视镜无油时，方可拆卸过滤网进行清理。
③.油运时间可根据过滤网上的脏物的多少而定，当过滤网上看不到杂质时，可将过滤网拆掉。
确认好油泵的出入口阀全开，电机已加好油脂，泵出口安全阀正常投用；
将小油泵启动开关打到手动位置，启动一台油泵；
调整油压。
检查机体各回油孔均有油流出，油系统各阀门无泄漏；
辅助油泵开关放在自动位置。
要对油冷却后温度高报、油箱液位低报进行调试，保证好用。
进行主油泵出口压力低报及辅助油泵自启试验；
润滑油、控制油压力低高报警及联锁试验；
进行压差高、低联锁试验；
对轴瓦温度、振动、位移，高、低报警和联锁进行调试，保证好用；
要对仪表盘报警指示灯、报警喇叭进行确认好用；
要对停车按钮、试验按钮、确认按钮、复位按钮进行确认好用。
1.4暖机、暖管
确认油路系统运行正常，各视镜有回油；
确认油箱液位正常；
确认透平紧急跳闸阀为全关状态，调速器调零；
将压盖抽吸器投用
检查1.1MPa、3.6MPa蒸汽，确认已经引至透平出口闸阀后，入口切断闸阀前；
检查透平出口、入口阀前后的蒸汽输水系统已全部投用，副线阀全关，将导淋阀打开排水，至冒汽为止，然后关闭导淋阀；
暖机、暖管之前将透平排凝阀打开，开度为阀全开的1/3；
慢慢打开透平出口阀，使透平出口压力以0.2－0.3MPa暖机，当透平缸内蒸汽压力与背压平衡后，全部打开出口阀；
慢慢打开透平入口阀，使入口压力缓慢达到0.2－0.3MPa，暖管30分钟后无水排出，进行升压(注意升压速度为每分钟0.1－0.2MPa)；
在暖机、暖管过程中，要按时进行盘车，每隔15分钟一次，直至透平启动；
暖机、暖管40分钟后，全部打开透平出、入口阀，同时关小排凝阀，不能关死。
▲注意事项：当透平入口温度达到320℃以上具备开透平条件
暖机、暖管结束后，关闭三个排凝阀。
1.5压缩机工艺系统调整
确认润滑油系统运行正常，油温在35℃～50℃；
确认工艺系统置换完毕；
确认压缩机壳体导淋关闭；
系统升压，保证入口压力在0.5Mpa以上；
将防喘振阀打手动，开至100％阀位；
慢慢打开压缩机出入口阀。
1.6启动透平及压缩机

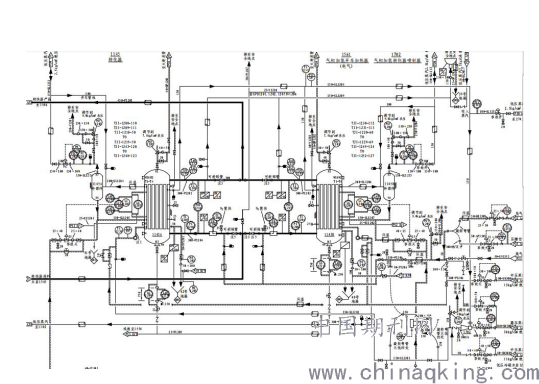

.png)
确认调速器归零；
压缩机及透平盘车自如；
将透平排凝阀关闭；
慢慢旋转紧急跳闸阀手轮，同时密切注意蒸汽流量和压缩机转速；使冲动转子在500rpm内检查并确认好各系统运行参数是否正常。
2 氢气循环压缩机组停机操作
2.1停透平及压缩机
将防喘振阀打手动，全开。
逆时针旋转调速器旋钮，调速器调零。
慢慢旋转紧急跳闸阀，压缩机继续降转速，当转速接近6900rpm时，快速旋转手轮，快速通过临界转速区，当紧急跳闸阀手轮全关，透平停止运行。
确认现场无可燃气体泄漏。
2.2切除隔离蒸汽系统
全关透平出入口阀门
打开透平气室三个导淋阀排凝
确认透平出入口阀门已关严，不内漏
每隔15分钟盘车一次，直到透平冷却至室温后停止盘车,透平自然冷却至室温
2.3停油路系统
确认透平降至室温
将喷射器切除。
将油泵打手动，停油泵
确认油路系统无回油。
确认透平表面温度降至室温。
确认透平出入口阀门全关
2.4停干气密封系统、
关闭干气密封系统气源总阀，关闭干气密封去火炬阀门。
确认干气密封系统切除。
3结束语
氢压机组开停操作期间一定要注意安全，全程携带便携式报警器，确认安全措施落实到位。如果压缩机组停运后要交付检修则要确认现场处于稳定状态、联系电工断电、电机断电、开具检修工作票，交出检修。
