李黎
江苏省特种设备安全监督检验研究院连云港分院 江苏省连云港市 222000
摘要：在我国高层建筑中，电梯以其便捷性，高效性的特点在高层建筑中被人们广泛应用。尽管我国的电梯技术已较为先进，但仍存在诸多影响电梯安全的因素制约着电梯技术的发展。电梯安全问题一直以来被视为电梯最主要的不确定因素，一旦乘客因为电梯发生故障而被困于电梯当中，乘客的人身安全将会受到极大的威胁。而电梯自动救援装置的问世，则极大的减少了这种安全隐患的发生几率。因此本文将对电梯自动救援操作装置的工作原理进行分析，并通过具体的案例找出影响电梯运行安全的因素，并提出几项合理化建议，以为我国的电梯安全事业作出一定贡献。
关键词：电梯；自动救援操作装置；检验案例
随着时代的进步，电梯已经成为了人们日常生活的一部分。在电梯带给我们便利的同时，其中的安全隐患也会威胁着人类的生命安全。当电梯处在运行工作期间而发生故障时，受困乘客会因为害怕而产生焦虑现象，而长时间处于狭窄的密闭空间，也会对受困乘客的心理造成极大的影响。因此为了改变这一局面，许多国家研制并投入使用了电梯自动救援操作装置，该装置最大的优势在于当电梯发生故障而无法正常运行时可以对电梯进行自动救援操作，无需相关技术人员操作即可将受困群众解救出来。这种操作装置极大程度的保障了电梯乘客的人身安全。但目前电梯自动救援操作装置的相关技术还不太成熟，也存在着许多技术上的难关，制约着它的发展，因此本文将通过自动救援操作装置的相关减压案例分析其优势与劣势。
1 自动救援操作装置原理
电梯自动救援操作装置的原理主要是通过备用电源和应急装置预设程序对电梯采取简单的应急预案。当电梯系统发生停电或电力系统受损而导致电梯故障时，电梯的备用电源将接替正常电源持续为电梯供电，电梯通过预定程序的设定，将电梯轿厢送达就近楼层，并同时将电梯轿门与楼层门打开，从而将受困乘客解救出来。电梯自动救援装置的组成分为：（1）蓄电池：作为自动救援操作装置中最为重要的一项装置，其能在电梯发生电力故障时为电梯和自动救援程序提供短时间的稳定电压，以保证轿门的打开；（2）变压器：将蓄电池内的电压转化为可供电梯正常运行的稳定电压的装置；（3）逆变器：将变压器输出的电压转化为高频高压电；（4）控制主板：负责控制程序内设定的自动程序，以使电梯进行运行的装置核心。当电梯供电系统正常供电时，电梯自动救援操作装置将处于待机状态或为蓄电池进行充电，当电梯供电系统发生故障而无法为电梯持续供电时，电梯自动救援装置将切断电梯与外网电路的连接，通过变压器、逆变器的一系列操作将蓄电池内的电压转化为可供电梯运行的正常电压并正常向电梯输送，电梯控制主板则开启自动保护程序，将电梯送至就近平层并将电梯轿门与平层门打开，当外网供电恢复正常时，电梯将保持最初的状态而正常运行。图1为电梯自动救援装置结构原理图。
.png)
图1
2 自动救援装置的风险点

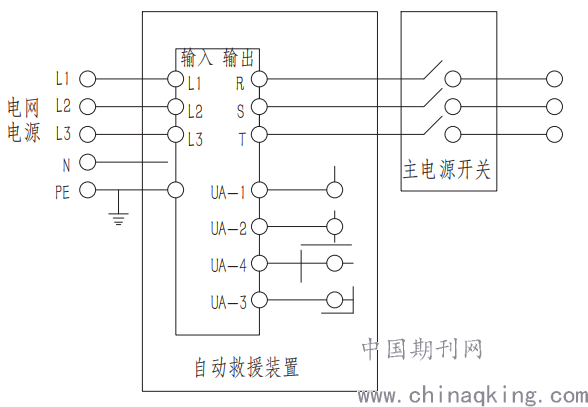

（1）电梯主开关位置安装不合理：通常技术人员在对电梯主开关的检测中都会认为，只要电梯自动救援操作装置能顺利运行，则主开关位置无误，而这种想法在质量检查标准中是不符合安全标准的。电梯主开关是接于ARD的输入端还是输出端。若电梯主开关安装在ARD 的输入端，断开主开关后若 ARD 没有检测外网的功能，将认为电网断电，继而投入运行，使电梯存在安全隐患。若电梯主开关安装在 ARD 的输出端，断开主开关后，若 ARD 没有检测外网的功能，ARD无法投入运行，不能满足检规的要求。图2为安装玉主开关之前的原理图。
.png)
图2
（2）外网检测功能线路连接不正确：当电梯外网停止电力供给时，由于外网检测功能线路连接的不正确，而断开开关后，电梯自动救援操作装置投入运行，可能会导致间接情况的发生。
（3）自我故障检测功能失效：当电梯的自我故障检测功能发生失效时，电梯程序无法识别电梯的异常情况，也就无法启动电梯自动救援操作装置，从而导致自救装置无法运行。
3自动救援操作装置风险的案例分析
2020年笔者对本市公共场所的公共电梯进行日常检验时，发现电梯自动救援操作装置出现非人为故障，在电梯外网断电5s后，该装置无法正常启动运行，导致电梯轿厢一直处在非平层阶段。笔者对其进行检验时发现自动救援操作装置与其他装置共用一套电源，且装置安装高度过高，当电梯发生故障时，自动救援操作装置无法正常启动运行。详细检验后发现该电梯存在诸多安全隐患：（1）自动救援装置与电动松闸装置共同使用同一电源口；（2）电梯出现电力故障时由于控制开关位置异常而不法启动自动救援操作装置；（3）自动救援装置供电线路混乱导致存在剪切风险。
4 对自动救援操作装置的合理化建议
由于电梯自动救援装置的安装与连接较为复杂，相关技术工人在无法全面地掌握其安装原理时，会出现一定安全隐患。笔者针对此种现象，现提出几项合理化建议：（1）电梯厂家应该针对电梯自动救援操作装置的核心技术加大攻克力度，对装置实行进一步改进和优化，在电梯的适配性方面尽量满足大部分电梯的安装标准。（2）国家质量监督管理部门应针对电梯自动救援操作装置提出相应的安装标准，并对电梯厂商与装置厂商进行相关技术指导，同时对电梯和装置的安装人员进行岗位知识培训，并加大电梯安装后的检测力度。（3）对年久老化的电梯以及私自安装自动救援操作装置的电梯进行强制拆除，并责令相关单位及时整改。
结语：电梯自动救援操作装置在一定程度上保证了电梯乘客的人身安全，但这仅仅是出于该装置符合国家标准的前提下。一旦该装置出现安装或技术方面的不成熟，反而会对受困乘客造成更严重的人身伤害。所以笔者再次呼吁各电梯厂商应严把质量关，保证每一个出场的装置都符合国家标准，从而最大限度的保障电梯乘客的安全。
参考文献：
[1]李记叶,李杨.曳引驱动电梯自动救援操作装置常见安装问题探讨[J].中国电梯,2021,32(04):54-56+59.
[2]钱浩生.常见电梯自动救援操作装置工作原理及其检验分析[J].中国设备工程,2020(24):87-88.
[3]庄江惠.一则电梯自动救援操作装置检验案例探讨[J].机电信息,2020(23):24-25.
[4]杨世界.常见电梯自动救援操作装置工作原理及其检验[J].中国电梯,2020,31(14):40-42.
