基于 WEBGIS 的地质灾害风险区划调查评价信息系统设计与 实现

发表时间:2021/6/4   来源:《科学与技术》2021年第29卷第5期   作者:李瑞宁 姜灵芝 刘义海 刘浩
[导读] 以地质灾害风险区划技术流程为主线,充分利用“3S”(GIS、RS、GPS)技术
        李瑞宁  姜灵芝  刘义海  刘浩
        广东省佛山地质局,广东 佛山 528000
        摘要:以地质灾害风险区划技术流程为主线,充分利用“3S”(GIS、RS、GPS)技术、地理空间数据库技术、网络技术、.Net框架等现代信息技术,开发包括地质调查原始数据和成果数据管理、信息展示、查询浏览、统计分析、风险评价等功能模块的专业地质灾害风险区划调查评价信息系统,为实现地质灾害防治管理决策提供最新、最及时的技术支持,进一步提升地质灾害调查评价数据的开发利用、共享服务的水平。
关键词:地质灾害、WEBGIS、风险区划评价
         一、引言
地质灾害是由于自然或人为诱发的对人民生命和财产安全造成危害的地质现象。随着城市的发展、人口的剧增、各种社会经济活动和工程建设的发展,地质灾害程度日益加重。为满足对地质灾害的防治与预测的要求,地质灾害区划调查评价已成为辅助决策过程的重要工具之一。本文针对研究区域地质灾害的特点,在WEBGIS技术的支持下,结合地灾风险区划评价工作技术流程,实现风险评价,推进地灾信息共享利用,有利于政府科学决策及高效开展公众服务,有效地进行防灾减灾,对保护人民的生命和财产安全具有十分重要的理论和现实意义。
         二、地质灾害风险性评价模型、方法
(一)易损性评价模型
在比较各种模型的异同和优劣的基础上,以科学合理、易操作为原则选取能反映工作区实际情况的最佳模型。易损性评价的计算公式为:

式中:E为每个评价单元的易损性综合指数,e为单因素指数,v为评价因素权重系数,n为指标个数。最后按照综合指数E对评价区域进行分等级处理。
(二)地质灾害风险评价模型
利用GIS的空间分析功能,求取评价单元的易发性和易损性指数,分级赋值进行换算叠加,得出风险度计算模型,获得评价单元的地质灾害风险度指数,即:

式中:为每个评价单元的风险性综合指数,和分别为该单元的易发性综合指数和易损性综合指数,和分别为易发性和易损性对于风险性指数的权重。
(三)地质灾害风险评价指标
通过分析研究区域历史已发地质灾害与地质环境条件的相互关系,认为其易发性的主控因素和诱发因素包括地质、地形地貌、气象水文、人类活动等,本次研究工作从这些主要的条件出发,选取了地质灾害密度、地貌条件、地层岩性、气象条件和人类工程活动等五个指标来评价地质灾害的易发性。以财产易损性,人口易损性和区域防灾抗灾能力作为地质灾害易损性评价的三个主要内容,评价地质灾害风险性。
         三、数据库设计
地质灾害风险区划调查评价信息数据库使用大型关系数据库管理系统来管理空间数据和属性数据(如图1所示:地质灾害风险区划调查评价数据库),通过ArcSDE空间数据引擎作为中间层将空间数据存储在关系型数据库中,空间数据主要包括基础地理数据、地质灾害点数据、地质专题数据、地灾专题数据;属性数据直接存储在关系型数据库中,主要包括社会经济专题数据和系统管理数据。

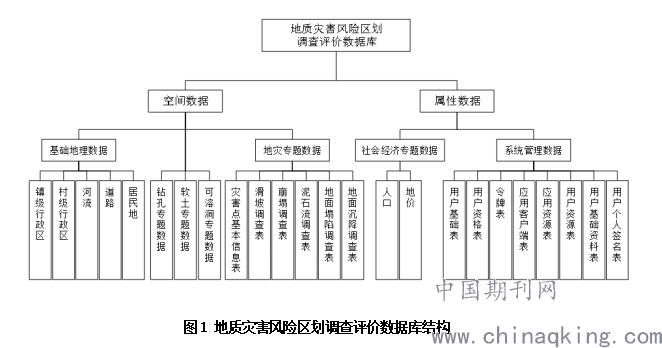

图1 地质灾害风险区划调查评价数据库结构

         四、技术路线与方法
系统B/S多层结构设计,基于主流的Bootstrap前端框架设计,采用MVC编程模式开发,在不依赖业务逻辑的情况下专注于视图设计,易于功能扩展与维护,充分利用WEBGIS、空间数据库等信息技术,以地质灾害风险区划调查评价技术流程为主线进行系统设计与实现。

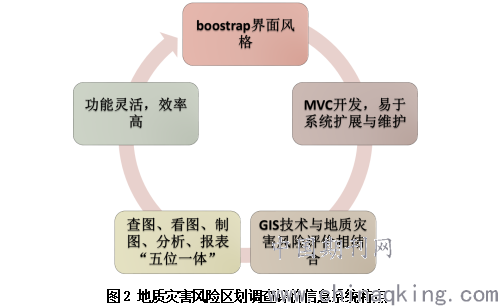

图2 地质灾害风险区划调查评价信息系统特点
系统功能模块包括调查原始数据和成果数据增删改查、数据导入导出、信息展示、查询浏览、统计分析等功能模块的专业信息系统,实现地灾调查数据的动态更新。总体功能架构详见图3。

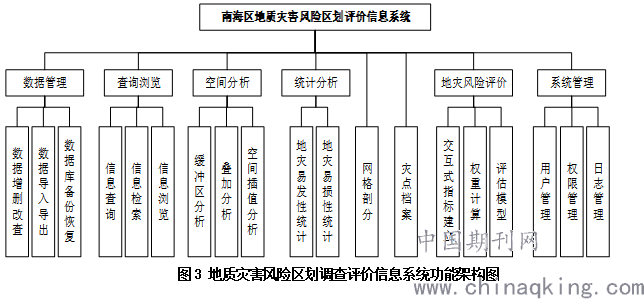

图3 地质灾害风险区划调查评价信息系统功能架构图
如图3所示,系统主要功能包括以下几点:
①数据管理功能模块:主要实现地质灾害风险评价数据的增删改、批量更新、数据导入导出。
②GIS基本功能模块:基于ArcGIS二次开发,实现图属互查、缩放、漫游、平移等常规GIS功能、图层管理、统计分析、动态标注等GIS基本功能。
③查询检索功能:实现空间、属性条件查询,利用全文检索功能,实现对调查数据、地质灾害基础数据和成果数据的查询、展示。
④网格剖分功能模块:通过该模块的功能可以按照一定间距,将工作区剖分成标准的单元格,用作风险评价基本单元。
⑤地质灾害风险性评价功能模块:基于风险分析模型,进行地地质灾害风险性分析,实现地质灾害风险分析,智能辅助地图综合、地质灾害风险程度图生成等功能。
⑥灾点档案管理功能模块:实现对地质灾害灾点档案信息的管理维护,包括灾点档案的新建、修改或删除,为建立电子灾点档案提供信息技术手段。
⑦空间分析功能模块:包括图层叠加分析、距离量算、缓冲区分析、空间插值分析等用于风险分析评价计算的功能。
⑧系统管理功能模块:主要提供用户管理、权限管理、日志管理、系统基本参数设定等功能。
         五、总结
本文针对地质灾害风险区划评价系统模型、指标等进行论述,重点阐述了地灾风险区划评价系统的数据库设计以及基于WEBGIS的地灾风险区划评价系统的功能设计和实现。系统的应用取得了很好的效果。系统的应用对地质灾害现状、稳定性进行评价,并预测地质灾害易发程度、易损性,最终进行地质灾害风险区划,根据风险区划成果,针对城市发展规划提出科学合理、切实可行的建议。
         参考文献
[1]殷坤龙,张桂荣,龚日祥,等.基于WEBGIS的浙江省地质灾害实时预警预报系统设计[J].水文地质工程地质,2003,(3):19—23.
[2] 张世涛 .GIS 技术在地质灾害预警中的应用 [J]. 中小企业管理与科技,2017(12):123-124.
[3]地质灾害风险区划与综合防治对策研究[J]. 宋晓蛟,秦长春,韩要记,卢琳.中国资源综合利用.2020(01)
[4]地质灾害风险调查的方法实践探索[J]. 李强.世界有色金属.2018(21)
