排水管网施工导流保证措施分析——以广德经济开发区排水管网疏通、检测、修复及数据系统入库工程为例

发表时间：2021/6/7 来源：《基层建设》2021年第2期作者：蔡文燕

[导读] 摘要：排水管网施工一直是市政工程项目施工的重要组成部分，在本次研究中，本文将采用案例分析法，以广德经济开发区2019年度排水管网工程为研究对象，对排水管网施工导流的保证措施进行分析。

        上海万鼎建设有限公司
        摘要：排水管网施工一直是市政工程项目施工的重要组成部分，在本次研究中，本文将采用案例分析法，以广德经济开发区2019年度排水管网工程为研究对象，对排水管网施工导流的保证措施进行分析。本次工程中所采取的排水管网施工倒流保证措施包括交通管理措施、清淤保证措施、施工导流保证措施等，案例经验证明相关措施科学有效，值得类似工程项目借鉴、学习。
        关键词：排水管网；保证措施；施工质量；交通管理
        前言：在当前的市政工程项目中，排水管网的施工导流成为影响工程施工质量的关键。作为一项复杂的市政施工项目，在施工导流过程中需要充分考虑到各种异常情况，并完善管理措施，在降低施工风险的同时保障工程项目顺利开展。但是结合现有工程项目的经验可知，排水管网施工导流中依然存在施工效率低、质量风险发生率高的问题，影响了施工效果。而相比之下，广德经济开发区2019年度排水管网疏通、检测、修复及数据系统入库工程在施工导流中取得了满意成果，值得关注。
        1.工程案例分析
        广德经济开发区排水管网疏通、检测、修复及数据系统入库工程的主要施工项目包括：（1）共青城高新区科技一大道等道路雨污管网清淤检测、非开挖修复服务项目，（2）望江县污水处理基础设施建设项目-望江县雷池大道污水管道改造（非开挖）修复工程，（3）广德县城区污水管网病害修复工程，（4）鄱阳县沿河路污水管网非开挖修复项目等。在该项目施工过程中，排水管网施工导流成为影响施工顺利进行的关键，因此相关人员结合本项目的实际情况，对施工导流保证措施进行了完善，成为工程施工顺利开展的关键。
        2.排水管网施工导流保证措施
        2.1交通安全保证措施
        考虑到本次工程项目为市政工程，施工过程中可能面临交通安全风险，为最大限度的保证交通，该项目制定了严格的交通安全保障措施，包括：（1）统一着装。现场的全体施工人员穿着统一服装，服装应满足工作要求，且做到安全、舒适；所有进入现场的施工人员，佩戴公司发放的袖章用于标识。（2）做好施工现场的安全防护。该项目所施工区域的部分路段人流量巨大，因此在现场应该安排专业的人员维护现场秩序，协调各类车辆的通行；对于项目中的临时占路作业情况，该项目在作业区域迎车方向前放置防护栏。一般道路，防护栏距作业区域应大于5米，且两侧应设置路锥，路之间用警示带连接，间距不应大于5米，避免车辆误入而引发交通事故。（3）在施工场地设置标识牌，分别在施工路段的两端各设置一个，介绍本次工程项目的基本情况，并用蓝底白字的警示标牌加以警示。
        2.2施工导流保证措施
        该项目施工前的勘察结果显示，地下排水管网四通八达，若想实现有效降水，则需要通过分段施工的方法进行处置，通过对施工段的上下游做临时封闭，保证施工顺利进行。该项目中，针对管径小于等于600mm的选择气囊封堵的方法，大于600mm管径使用砖石封堵的方法。
        2.2.1气囊封堵
        在气囊封堵阶段，潜水员在佩戴潜水装置之后，下井将管道内的垃圾、淤泥等清理干净，再将封堵气囊放入管口，地面接收信号之后充气，直至气囊达到了指定压力后，实现管道封堵。结合该项目导流保证经验，在气囊封堵中应注意以下问题：（1）管塞所承受的压力应该大于水头压力。（2）在按照规定充入气体之后，应该定期检查气囊的气压情况，若发现气压明显低于标准则需要及时补气。（3）在气囊安装到位后，由潜水员做好支撑，期间为确保支撑效果，可选择气囊生产单位配套的相关设备，避免气囊在水下出现滑动。（4）在拆除管塞时应做到缓慢放气，避免水涌出，并在下游位置增设拦截装置[1]。
        2.2.2砖墙封堵法
        砖墙封堵作为一种有效的施工方案而广为流传，满足各类大中型管道中，一般在施工中，每个砖墙的作业时间普遍大于1天，且需要保养2-3天，在确定砖墙完全稳定之后才能降水。
        该项目中，砖墙封堵时选择单层墙体封砌的方法，考虑到墙体水泥完全硬结需要2天以上的时间，所以在初封时需要预留短管满足临时排水的要求，该短管被设置在管道封堵的下半部分，有助于减少墙体所承受的压力；当水泥完全固结后，即可封堵短管。在拆除砖墙时需先打开预留短管，当墙体两侧的数位持平之后，才能拆除墙体。对于工程中的大管道，在拆墙期间要注意彻底拆除干净，避免预留坝头；在作业之前，也应该与上下游的泵站取得联系，避免作业期间突然放水而危及施工人员安全。
        2.2.3管道临时导流
        当管道的封堵结束之后，用高扬程水泵将施工段的积水排放至下游管网中，期间应该遵照“同类型排放”的原则，避免造成水源污染。因此按照这一要求，该项目选择了7.5KW（口径150mm-200mm）的泥浆泵和潜水泵抽水，送水管道用软质皮管，送水距离根据现场上、下游窨井间距而定。导流措施则充分考虑到了现场的实际情况，大体可分为以下几种：
        （1）不设置导流措施。在市政工程中，由于排水网管的分布较为密集，所以当管网中有其他路线直接连通下游的污水厂时，则不需要设置导流措施。在部分工程项目中可实现当天封堵、当天施工、当天恢复通水，针对这种情况，施工方可以充分利用排水管网的存蓄量，并提前与下游泵站做好信息交流，快速降低管道的水位，使污水能够快速排空，这样在施工结束后可快速拆除相关隔水装置，恢复管道的正常通水。
        （2）临时导流措施。在项目中，针对大管径管段以及主干管网等特殊施工段，一般在施工前必须要采取导流措施，所以在施工期间需结合管道的流量做出适当调整。例如在改项目中，当管道的流量低于400立方/h时，可在管网内设置数个22KW泥浆泵吊水；而针对主干管网等流量较大的情况，可按照施工要求设置一个甚至数个轴流泵做管道输送。常见措施包括：①在管道成功封堵之后，设置临时泵站来解决施工段污水排放问题，这样能够避免施工管段承受来水压力，能够满足沿线百姓的正常生活。②在管道施工前需要按照作业面与进度安排确定临时排水方案，结合现场的实际情况设置临时泵站。期间临时管道选择了PE热熔管道，潜污泵为潜水排水泵，管径等关键数据应该充分考虑工程实际情况，并根据施工要求分段设置管道封堵施工的作业段。③结合水流方向，项目中的临排管需从上游的井架开始一次向下游布设，确保导流（临时排水）由上游第一个井至下游第二个井，直至施工结束。
        2.3清淤保证措施
        2.3.1清淤前的准备工作
        在清淤施工前，收集工程项目中的排水管网以及管道竣工的资料数据等，并完成下列清淤准备工作：（1）打开井盖做好管道的通风换气工作；了解相关管道的日常施工情况，以及有无堵塞等问题；（2）测量人员按照图纸的详细信息做好摸底检测工作，如淤泥高程、管道走向等，并与图纸做核对，确保各种数据准确无误[2]。（3）按照施工安排计划，检查相关施工装置的准备情况。
        2.3.2施工方案
        （1）高压射水疏通

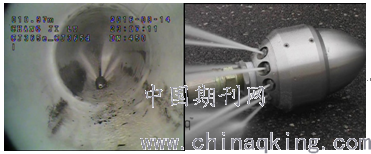

        本项目中高压射水疏通装置如图1所示。

        图 1 高压射水疏通装置图
        该管道疏通方法的技术成熟，可快速清除管道内的淤泥，但是由于压力有限，所以主要被用于管径小于等于1000mm的管道内。施工过程中，由高压射水车在管道内的来回冲洗，彻底清空管道的淤泥后，由施工人员将淤泥清理至路面并运送至指定地点存放。
        （2）绞车疏通
        针对项目中的大型管道，此类管道的管径大，所以常规的疏通方案存在难度，因此选择绞车疏通的方法。在施工过程中，分别在管道的两端位置设置绞车，并且管道内通过沟牛将内部的淤泥运行至管道两端检查井内，并在管道的淤泥处理结束后，经高压射水车清理管道的内壁，并通过人工的方法将淤泥运抵指定位置。
        2.4整体CIPP非开挖修复
        在该项目中，引入了整体CIPP非开挖修复，有效满足了整体不开挖修复的施工要求，成为排水管网施工导流的重要保证手段。该技术的基本工艺包括：（1）管道清洗。当管道的清淤结束后，做管道清洗施工，期间考虑到衬管为结构性衬管，因此不依赖于原管道，所以在清洗施工中，需要将管道内的垃圾清除干净即可。该项目选择的高压水冲洗车冲洗的方法，在短时间内将管道的杂物清理干净。（2）材料准备。施工前充分搅拌不饱和树脂与固化剂，搅拌效果满意后倒入衬管内部，此时注入树脂后的衬管需要经过特殊的挤压设备进行挤压，以保证树脂均匀地分布在衬管内并没有气泡。（3）翻转准备。①搭设脚手架。当施工现场的当地交通控制结束后，竖立翻转用的脚手架，其中将翻转环设置在中央位置，确保翻转到任何一点的距离是相同的；在准备好相关设备与工具后，用滚筒帮助衬管从汽车移动至脚手架平台上[3]。②供水。在施工现场提供充足的水源，确保在2-3小时内衬管内能够充满水分。（4）水翻翻转。通过对翻转头注水使衬管翻转，并用注水阀门控制衬管在母管内的前进。（5）衬管养护。停止板放在衬管结束的工作井内，一般停止板的主要原材料为钢材，依靠钢材良好的物理性能来避免衬管穿越过头。当材料达到停止板后，将热水锅炉产生的热水注入衬管内，并将原来的冷水回抽至锅炉中通过不断的热水供应，使管道内能够维持一定的温度。当树脂固化后，停止锅炉，并用冷水将衬砌温度控制在正常水平内。（6）当管道的温度恢复正常后，排空水分，切割掉多余的部分，并向管口内深入井内约5公分的长度，并用快速水泥抹平衬管与旧管口的边缘。在现场施工结束后，清理多余管材，并进行场地管理。
        结束语：在广德经济开发区排水管网疏通、检测、修复及数据系统入库工程中，所采取的排水管网施工导流保证措施具有可行性，最大程度上保证了工程施工的顺利进行，且工程实践经验证明相关保证措施科学可行，满足整体不开挖导流施工要求，值得其他工程学习。
        参考文献：
        [1]赵鑫.市政工程排水管网施工问题及质量控制措施分析[J].科技经济导刊，2020，28（17）：51.
        [2]覃海燕.市政公用工程排水管施工常见问题及质量控制[J].城市建设理论研究（电子版），2020（09）：34.
        [3]李彬.探析昆山市市政公用工程排水管施工问题与质量控制[J].建材与装饰，2020（06）：291-292.
