吴凡 黄硕 李煜亮 尹柳 彭嘉轶 李寻 罗杰宇 刘志谱
国网湖南省电力有限公司长沙供电公司，湖南 长沙 410002
摘 要：近年来，电力系统对设备质量管控要求不断提高，设备品质不断改善，对供电可靠性要求更加严格。本文介绍了一起35千伏电压互感器多处密封不良导致绝缘油微水超标的情况，绝缘油微水超标会导致绝缘性能大幅下降，导致内部导电部位对瓷套内壁放电，可能引发短路事故。本文通过分析该电压互感器密封不良的原因及试验结果，确定了电压互感器内部存在的绝缘问题，并提供了相应的处理建议和解决办法。
关键词：电压互感器；密封；绝缘油
1.背景
近年来，随着长沙电网“向配网开战”和配网“两提一控”深化开展，对35千伏设备质量要求更加严格，供电可靠性要求不断提高。电压互感器是电网中重要的测量和保护设备，作用是测量线路、母线电压，由于电压互感器本身阻抗很小，一旦发生短路，电流将急剧增长，导致烧毁内部线圈，所以一般采用串联熔断器的方式确保大电流不经过电压互感器，防止电压互感器烧损。电压互感器绝缘油一旦发生微水超标导致绝缘性能下降，将导致接地点位于电压互感器内部，出现直接烧损原、副线圈的情况，所以绝缘油可靠的绝缘性能是电压互感器正常运行的必要条件[1-3]。
2.现场异常现象
某110千伏变电站停电检修，发现35千伏 4×14电压互感器顶部油枕A、C相锈蚀严重，该电压互感器生产厂家为保定市电力互感器厂，设备型号为JDX-35，出厂日期为2009年4月，投运日期为2009年6月。
现场检修人员对本体进行检查时发现油位计中液体疑似为油水混合物，于是对该电压互感器进行油耐压、微水及介损和绝缘电阻试验，试验结果如表1所示。

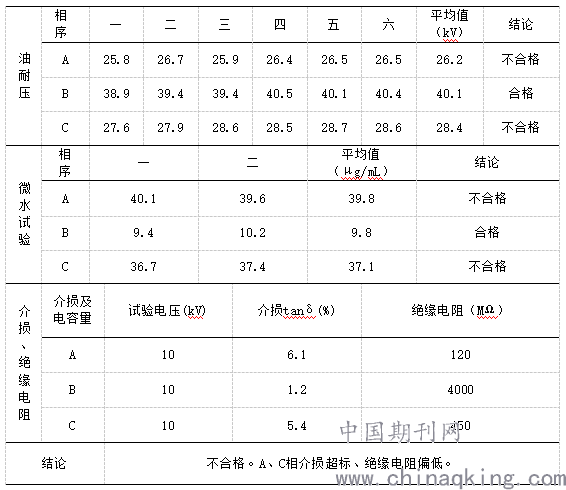

表1 电压互感器试验结果表
.png)
3.现场处理
从表1所示的试验结果可以看出，A、C两相绝缘油微水超标，油耐压不合格，对A、C两相一次绕组进行绝缘电阻试验不合格，介损试验不合格。
从上述试验结果可以看出，该电压互感器已出现严重的渗水现象，且对绝缘油的绝缘性能造成严重影响。
综合4×14电压互感器设备本体状况以及试验结果，决定对4×14电压互感器进行了整体更换。检修人员对更换后的电压互感器进行了变比试验、介损试验、励磁特性试验、直阻试验、绝缘电阻试验以及绝缘油的微水、耐压试验，试验数据合格，符合投运条件，后35kVⅠ母正常复电。
4.解体检查

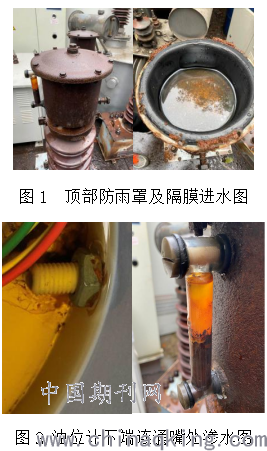

检修工作完成后对原4×14A相电压互感器进行了解体检查。在拆除油枕顶部防雨罩后发现，顶部防水隔膜内已大量积水，如图1、2所示。
.png)
.png)

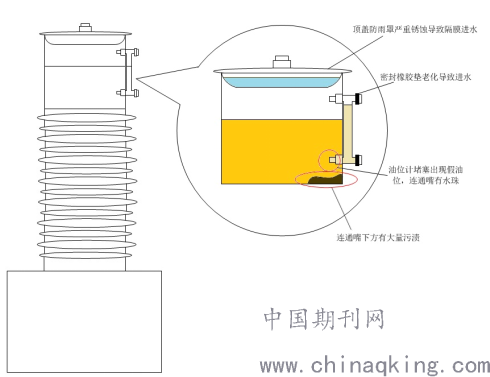

图3 电压互感器密封损坏示意图
揭开隔膜后发现，电压互感器内实际油位与油位计所示油位不匹配，出现假油位现象，且油位计下端接头处浸入少量水珠，同时下方有大量黑色污渍。
5.结果分析
1、4×14TV投运时间达11年，防雨罩及螺栓锈蚀严重、防水隔膜出现变形，严重影响TV顶部密封性能，导致防水隔膜大量进水。
2、油位计密封圈老化严重，导致油位计上端进水，并带入污垢进入油枕，并堵塞了油位计下端的连通管道，导致出现假油位。
6.结论
1、在巡视及检修过程中应重点关注电压互感器油位计密封圈、油质及油位变化情况，对油质存在疑问的情况下，结合设备停电开展绝缘油耐压及微水检测[4-5]。
2、结合设备停电，对设备严重锈蚀部位加强设备除锈、防腐保养工作，防止设备金属部位受潮进水，影响设备绝缘性能。对投运时间较长，老化严重的密封部件及时进行更换。
3、室外建议选用波纹管内油结构的电压互感器，避免因设备外壳、密封件老化锈蚀导致绝缘油进水，有效保证绝缘油的绝缘性能，确保设备可靠运行。
参考文献
[1]袁季修.电流互感器和电压互感器[M].中国电力出版社，2011.
[2]张仁豫，陈昌渔，王昌长.高电压试验技术[M]。清华大学出版社，2003.
[3]邱毓昌，施围，张文元.高电压工程.西安交通大学出版社，1995.
[4]路龙惠，朱昌平等.变压器油中微水检测方法及其比较分析．河北大学学报，2006，26(6)：668-672．
[5]祝景中.浅析变压器油中的水分.中国电力，1996，29(3)：6l-62．
