王康，郝庆薇，褚超，张鲁鑫，陈煜，李硕
青岛理工大学
摘要：若干年前，提起地漏，人们眼前浮现出的就是那种脏兮兮的铸铁盖碗地漏，似乎无论是家里、单位、学校、医院，所有的地方都使用一个模样的地漏。虽然铸铁地漏容易生锈、堵塞，样子也丑，但他的原理是非常巧妙的。利用砖体结构，将管道里的污浊空气和室内的洁净空气隔绝开来，看似简单，但确十分有效。
关键词：防堵塞地漏；砖体结构；预防
一、背景技术
本实用新型涉及地漏安装技术领域，具体涉及一种防堵塞地漏的砖体结构。
地漏是指地面与排水通道系统连接的排水器具，是连接排水通道系统与室内地面的重要接口，作为住宅中排水系统的重要部件，它的性能好坏直接影响室内空气的质量，对卫浴间的异味控制非常重要。
在日常使用时，通常使用的地漏结构简单、功能单一，使用效果也不够优异，安装拆卸过于复杂；并且地漏下方的排水孔通常设置为直的通道，经常会有头发等杂物通过地漏进入排水通道，不易清理，长时间积压很容易堵塞排水通道，影响使用效果，也容易造成管道堵塞或异味散出。
二、实用新型内容
（一）砖体结构简介
针对现有技术所存在的上述缺点，本实用新型提供了一种防堵塞地漏的砖体结构，能够减少杂物进入排水通道，提高了清理杂物的速度。
为了实现上述目的，本实用新型采用的技术方案如下：
一种防堵塞地漏的砖体结构，包括楼板和覆盖所述楼板的地砖，所述地砖上开设有阶梯状的地漏安装孔，所述地漏安装孔内设有地漏护盖；
所述楼板上开设有排水通道，所述排水通道由除杂通道和缓冲通道组成，所述缓冲通道倾斜设置，所述缓冲通道的一端设有排水口，所述缓冲通道的另一端连接所述除杂通道，所述除杂通道的一端卡设有挡水筒，所述除杂通道的另一端设有过滤部，所述挡水筒的中心处同轴设有排水孔，所述挡水筒的一端与所述地漏护盖抵接，所述挡水筒的另一端弹性连接有浮子，所述浮子与所述排水孔相匹配，所述过滤部的周侧设有弹性固定件，多个所述弹性固定件均匀设于所述除杂通道的内壁上；所述过滤部的下方设有储杂盒，所述储杂盒的底部设有传感器，所述传感器连接有控制器。
优选的，所述挡水筒上设有多个绕所述排水孔周圈设置的定位孔，所述定位孔内弹性连接有连接杆，所述连接杆与所述浮子连接。
优选的，所述除杂通道的过滤部端的直径大于所述除杂通道的挡水筒端的直径。
优选的，所述弹性固定件包括壳体，所述壳体内设有弹簧。
优选的，所述传感器设为压力传感器，所述压力传感器的外表面覆盖有防水层。
优选的，所述浮子的尺寸大于所述排水孔的尺寸。
本实用新型的有益效果表现在：
本实用新型设置的过滤部等结构，能够减少杂物进入排水通道；挡水筒的设置，避免了异味散出；倾斜设置的缓冲通道，使进入通道的杂物暂时存聚在通道内壁上，避免堵塞通道，提高了清理杂物的便利性；地漏护盖设在地漏安装孔内的连接结构的设置提高了密封性，减少杂物通过地漏护盖的边缘进入排水通道。
（二）砖体结构示意图
构成本申请的一部分附图用来提供对本申请的进一步理解，使得本申请的其它特征、目的和优点变得更明显。本申请的示意性实施例附图及其说明用于解释本申请，并不构成对本申请的不当限定。在附图中：

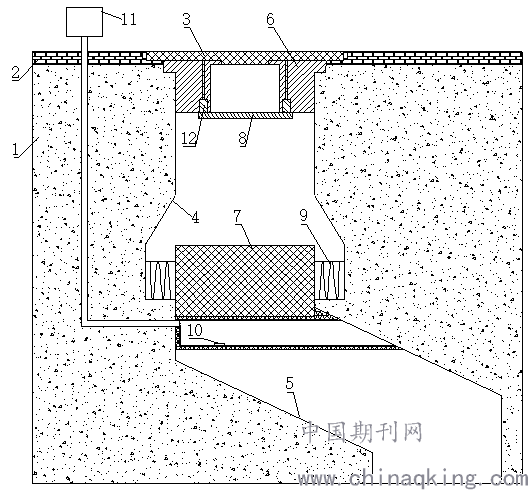

图1为本实用新型一种防堵塞地漏的砖体结构的结构示意图。
图中：1-楼板、2-地砖、3-地漏护盖、4-除杂通道、5-缓冲通道、6-挡水筒、7-过滤部、8-浮子、9-弹性固定件、10-传感器、11-控制器、12-连接杆。
.png)
图1 砖体结构示意图
三、具体实施方式
为了使本技术领域的人员更好地理解本申请方案，上面将结合附图1，对本申请实施例中的技术方案进行清楚、完整的描述。
一种防堵塞地漏的砖体结构，包括楼板1和覆盖楼板1的地砖2，地砖2上开设有阶梯状的地漏安装孔，地漏安装孔内设有地漏护盖3；提高了清理杂物和安装地漏护盖3的速度。
楼板1上开设有排水通道，排水通道由除杂通道4和缓冲通道5组成，缓冲通道5倾斜设置，缓冲通道5的一端设有排水口，缓冲通道5的另一端连接除杂通道4，避免堵塞通道，提高了清理杂物的便利性；除杂通道4的一端卡设有挡水筒6，除杂通道4的另一端设有过滤部7，挡水筒6的中心处同轴设有排水孔，挡水筒6的一端与地漏护盖3抵接，挡水筒6的另一端弹性连接有浮子8，浮子8与排水孔相匹配，避免了异味散出；过滤部7的周侧设有弹性固定件9，弹性固定件9包括壳体，壳体内设有弹簧，多个弹性固定件9均匀设于除杂通道4的内壁上，以便于安装或拆卸过滤部7；过滤部7的下方设有储杂盒，所述储杂盒的底部设有传感器10，传感器10连接有控制器11，及时检测缓冲通道5内的杂物情况，避免通道堵塞。
挡水筒6上设有多个绕排水孔周圈设置的定位孔，定位孔内弹性连接有连接杆12，连接杆12与浮子8连接，浮子8的尺寸大于排水孔的尺寸，以确保浮子8始终在排水孔的下方，避免异味散出。
除杂通道4的过滤部7端的直径大于除杂通道4的挡水筒6端的直径，以便于增加过滤面积，并方便安装过滤部7。
传感器10设为压力传感器，也可选择微动开关，以确保及时检测储杂盒内毛发等杂物的量，及时进行清理；物料检测传感器的外表面覆盖有防水层，以防止被污水浸坏。
在使用时，污水首先经过地漏护盖3，地漏护盖3为第一层过滤，过滤后的污水携带少量毛发杂物通过地漏护盖3推开浮子8进入到除杂通道4内；然后，污水通过过滤部7进行过滤，极少量杂物进入缓冲通道5内的储杂盒内，待杂物储存到一定量时，传感器10传递信息给控制器11，人工拧开地漏护盖3清理垃圾。本装置能够减少杂物进入排水通道而导致堵塞，提高清理杂物的速度。
以上内容仅仅是对本实用新型的结构所作的举例和说明，所属本技术领域的技术人员对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，只要不偏离实用新型的结构或者超越本权利要求书所定义的范围，均应属于本实用新型的保护范围。
四、砖体结构特征
（1）一种防堵塞地漏的砖体结构，包括楼板和覆盖所述楼板的地砖，其特征在于，所述地砖上开设有阶梯状的地漏安装孔，所述地漏安装孔内设有地漏护盖；
（2）根据权利要求1所述的一种防堵塞地漏的砖体结构，其特征在于，所述挡水筒上设有多个绕所述排水孔周圈设置的定位孔，所述定位孔内弹性连接有连接杆，所述连接杆与所述浮子连接。
（3）根据权利要求1所述的一种防堵塞地漏的砖体结构，其特征在于，所述除杂通道的过滤部端的直径大于所述除杂通道的挡水筒端的直径。
（4）根据权利要求1所述的一种防堵塞地漏的砖体结构，其特征在于，所述弹性固定件包括壳体，所述壳体内设有弹簧。
（5）根据权利要求1所述的一种防堵塞地漏的砖体结构，其特征在于，所述传感器设为压力传感器，所述压力传感器的外表面覆盖有防水层。
（6）根据权利要求1所述的一种防堵塞地漏的砖体结构，其特征在于，所述浮子的尺寸大于所述排水孔的尺寸。
五、结论
本实用新型公开了一种防堵塞地漏的砖体结构，它属于地漏安装技术领域，包括楼板和覆盖楼板的地砖，地砖上开设有阶梯状的地漏安装孔，地漏安装孔内设有地漏护盖；楼板上开设有排水通道，排水通道由除杂通道和缓冲通道组成，缓冲通道的一端设有排水口，缓冲通道的另一端倾斜连接除杂通道，除杂通道的一端卡设有挡水筒，除杂通道的另一端设有过滤部，挡水筒的一端与地漏护盖抵接，挡水筒的另一端弹性连接有浮子，浮子与排水孔相匹配，过滤部的周侧设有弹性固定件，多个弹性固定件均匀设于除杂通道的内壁上；过滤部的下方设有储杂盒，所述储杂盒的底部设有传感器，传感器连接有控制器。通过设置排水通道等结构，能够快速清理杂物。
参考文献
[1]江辉波. 建筑给排水设计常见问题及其对策[J]. 建筑技术开发, 2020, 47 (22): 38-40.
[2]曹焕. 浴室地漏是耐药菌温床[J]. 养猪, 2020(04): 86.
[3]孙筱. 地漏的设计与施工对室内空气品质的影响[J]. 产业科技创新, 2020, 2(07): 24-26.
[4]蒋奇涵. 建筑给排水设计常见问题及措施探讨[J]. 住宅与房地产, 2020 (04): 82.
