摘要：架桥机是将预制梁安装到桥墩上的大型起重机械设备，属于大型特种设备。架桥机具有机械化水平高、自动化程度高、作业效率高等优点，在预制梁架设工程中被广泛应用。架桥机与普通的移动式起重机械大有不同，有着较为苛刻的使用条件，通常作业时，与其他机械设备组成一个架梁体系。在我国，架桥机在铁路、公路和城市道桥等工程中都有应用。近些年来，为了缓解城市道路拥挤，特别是交又路口的“瓶颈”问题，城市市政道路新建、改建和扩建的规模不断加大，域市道桥特别是高架桥、立交桥有了很大发展，架桥机在城市道路建设上应用越来越广泛，随之而来的安全事故也成为不容忽视的问题，特别是工程建设地点往往位于城市繁华地段，施工场地狭窄、施工环境复杂，且人流和车流集中，容易发生安全事故。事故原因是多方面的，诸如违章作业、管理监督不足、架桥机因维修保养不善自身存在缺陷等，都是潜在的事故隐患，因此对架桥机的施工和管理提出更高要求。
本文结合滁宁城际铁路工程实例，以监理视角探讨架梁过程中的安全控制手段及措施。
关键词：安全控制；监理；控制措施；架桥机
一、工程概况

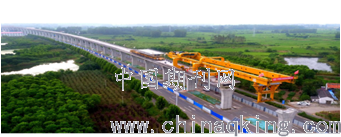

滁宁城际铁路，梁体重量大，本标段35m简支箱梁梁面宽最大11.6m时，梁重635t。
设备重量大，采用的苏州大方SH700型架桥机：整机重量达到530t；采用DCY900型运梁车重达300t，最大荷载达到900t。
.png)
二、架梁体系组成
架梁机体系包含提梁机、龙门吊（将梁提升至桥面）、运梁车、架桥机等构成架梁运行体系。
苏州大方SH700型架桥机由主梁、横梁、前腿、中腿、后腿、天车、电气系统、液压系统、制动系统、控制系统、限制装置、功能性操作机构、动力系统等组成。
三、架梁工艺
.png)
四、安全风险点
1、因施工场地狭窄，架桥机的架设和安全使用的要求更高，难度更大；施工地点位于国道上方，要提前与当地政府沟通，封闭道路，为施工做好准备工作；高出作业的防护等级要求更高，施工作业高度达到35m；操作要求高，由于梁型（梁跨不同）关系，架梁顺序要求严格，架桥机架梁过程需要变跨，35m变30m共12次，30m变35m共8次，30m变25m共19次，25m变30m共17次，25m变35m共2次。
2、专项方案编制及专家论证与审批是否及时通过；
3、大型机械的质量证明文件和特种设备备案是否及时；
4、安、拆及使用单位的相关资质证明及安全生产许可证等；
5、相关安、拆及使用人员的特殊工种资质证明；
6、安、拆前是否办理告知手续；
7、安装完成后是否组织验收，是否存在未检先用；
8、是否取得运行使用许可；
9、是否进行安全教育，是否明确操作规程，安全交底是否明确；
10、安拆及使用过程中违规作业，日常维护保养是否到位，是否建立动态安全管理档案。
五、监理控制措施及要点
1、设备进场前，监理应详细核实架桥机产权单位、施工使用单位、装拆作业单位等归属问题，并根据架桥机装拆难度和工程规模，细致审查架桥机装拆企业的能力与架桥机型号是否符合。
内容包括：架桥机等机械的合格证及备案证明，安装单位资质证书安全生产许可证、安装单位特种作业人员证书。此外，还应具有安装方与施工总承包方共同签订的安全协议书。
2、认证审核专项方案，架桥机工程规模大，具有一定的危险性。基于此，施工前施工企业也编制施工方案，并经技术负责人签字审批方可施工。
内容包括：施工方案的详尽与否，将影响施工的质量水平，更影响施工的安全性。专项方案应包括编制依据、项目概况、人员及职责、安全生产管理体系、监督检查制度、安全生产责任制、事故报告制度等。此外，还应包括安全操作细则、作业指导书、维保制度、以及针对多种隐患的应急预案等。
其中应急预案应包括：编制符合国家法律规定的防火、防爆、防雷击、防洪、防暑等应急预案；编制人流、车流集中点，以及住宅集中区的应急预案；编制关于架桥机安装和拆卸的起重机械应急预案。
3、当架桥机有以下情况中一种时，必须进行专家论证：
3.1、工作拱度超10m；
3.1、城市桥梁单跨大于20m；
3.2、单梁重量超过60T。
4、设备进场报验：
4.1、检查架桥机的使用说明书以及配件清单并仔细清点；
4.2、检查架桥机配置的安拆辅助设备是否满足要求；
4.3、检查架桥机的主材料、各种连接配件是否完好。
5、架桥机安拆及使用监理安全管理要点：
5.1、架桥机在安装和拆卸前，应检查起重机械安装和拆卸告知手续是否完整；
5.2、检查架桥机安全时，需要安全相关人员到齐；其中包括项目负责人、安全负责人、机械管理员、专业技术人员、特种作业人员须全部到位；
5.3、检查施工现场是否有拼装场地，道路、水电施工环境是否满足架桥机安装要求，是否符合施工方案标准；
5.4、检查用于安装和拆卸架桥机的起重机械是否符合国家相关法律法规的要求，以及是否满足相关安全指标；
5.5、检查是否在恶劣天气违规作业，是否对已安装或已拆卸部分进行临时固定措施；
5.6、检查交底情况：项目技术负责人与专业技术员是否组织施工人员学习架桥机的基本情况，包括使用说明、架桥机结构组成、性能参数、安全拆卸要求、常见的安全隐患及其识别办法和防范措施；
5.7、架桥机安装完成后，须由安装、出租、使用、监理单位共同组织进行验收，同时委托具有相关检测资质的机构对架桥机进行检测，并出具检验报告，验收和检验报告合格之后方可投入工程使用。
5.8、检查架梁设备和吊具（强度、刚度和稳定性），及其在工地进行的静（动）载试验、试运转和验收情况，并做好记录。未经验收合格的架（移）梁设备和吊（顶）具，不得进行架梁作业。
5.9、检查安全装置的运转情况：对安装装置的运行状态进行检查，包括运行机构限位装置、起升高度限位装置、机械锁定装置、起重限制器、安全制动器、超速开关、紧急停止开关等安全装置，保证在紧急情况下能发挥安全作用。
5.10、架梁前应对成品梁及相关工程、部件、材料进行检查验收，其质量应符合相关标准规定及满足设计要求，是否满足架桥机支撑及工作条件。
5.11、敦促事故单位建立完善的安全技术档案，检查使用维修记录是否满足实际运行情况，内容应包括：
1）、架桥机的产品质量合格证明、监督检查证明、安装技术文件、维护和使用说明；
2）、安全保护装置的型式及其试验合格证明；
3）、定期检验报告和定期自行检查记录；
4）、日常使用状况记录与日常维护保养记录；
5）、运行故障和事故记录；
6）、使用登记证明。
5.10、日常巡视检查：
1）、过孔前安全检查记录；
2）、检查个人防护用品是否按要求佩戴整齐，不得疲劳作业，人员上下是否设置专业上下通道或吊篮以及工作平台，严禁作业人员利用吊钩上下；
3）、检查施工区域是否按方案设置安全警戒区域，是否有引导指挥人员；
4）、检查临时用电是否满足要求，保护接零是否到位；
5）、检查施工单位是否按审批通过后的方案指导施工；
6）、检查临边防护及梁缝的防坠物措施；
7）、检查施工单位每日安全交底是否到位；
8）、检查施工单位班前检查呢绒是否完善；
9）、检查信号、标志、标示、警铃等设施状态是否良好；
10）、重点检查架桥机吊杆的探伤检测周期应不大于200片梁；
11）、架桥机前移和就位后，检查各项锚固措施是否到位；
12）、检查提梁前后架桥机支腿垂直度是否符合要求；
13）、提梁过程中无专人看护卷扬机钢丝绳自动排绳器、制动器等情况；
14）、落梁时无专人监视卷扬机钢丝绳自动排绳器和制动器情况；
15）、过孔架桥机支腿支垫不实，支腿悬空；
16）、轨道不水平或平行，轨道未加固；
17）、架梁设备应有自锁、互锁、联锁保护、安全按监控装置，防止误操作；
18）、本工程架梁过程涉及多处变跨，变跨应严格按工序按操作规程实施，做好高处作业及安全警示区的警戒及瞭望工作；
如发现施工过程存在以下现象时，监理单位应下发指令性文件要求施工单位停止作业：a、架桥机卷扬和走行系统制动设备异常；b、架桥偶极机身稳定设备失灵；c、钢丝绳排绳故障，钢丝绳在滑轮上发生跳槽或钢丝绳在卷筒上缠绕混乱；d、架梁人员未经过培训，或人员分工不明确，指挥不统一、信号不一致的；e、气候恶劣妨碍瞭望操作，夜间照明不足，影响安全作业时；f、行进路线未按设计处理到位的；h、通过现有梁段不能确定安全时或特殊段未经验算；i、在运输、装卸过程中，梁体表面出现损伤未鉴定及修复的；j、其他有重大安全隐患的异常情况。
6、对架设现场存在安全隐患监理部以《监理工程师通知单》等书面形式督促施工单位限期整改。情况严重，有重大安全风险时，监理部应及时下达《工程暂停令》并向建设单位报告。施工单位存在拒绝整改，以及拒绝停止施工等行为时，监理单位应及时将情况上报到当地建设主管部门报告。
结束语
梁片吊装属高危作业，监理人员应将安全作业作为监理工作重点，在梁片吊装的准备及施工过程中，应加强对人、机、环境的监控，以确保其安全。架桥设备属于有一定技术含量的高精设备，具有技术先进和操作复杂的特点，这就要求监理人员在进行安全控制时要熟悉设备所涉及的理论知识，以及具备设备操作经验，才能够高水平完成检查和监督工作。此外，监理人员还需要熟悉架梁施工的全工艺流程，向施工单位提出安全控制要求，督促施工单位施工方案和施工规范，并监督施工单位的施工是否符合相关法律、法规的规定，从多方面入手消除安全事故隐患，以达到预期安全控制目标。
参考文献：
[1] JGJ266-2011，市政架桥机安全使用技术规程[S].北京：中国建筑工业出版社，2011
[2] GB 26469-2011，架桥机安全规程[S].北京：中国标准出版社，2011
[3] Q/CR 9213-2017，铁路架桥机架梁技术规程[S].北京：中国铁道出版社，2017
