我国《专利法》第二条第三款对实用新型的定义是:"实用新型是指对产品的形状、构造或者其结合所提出的适于实用的新的技术方案。"我们发明的是一种卫生间用的空气净化装置，该发明具有突出的实质性特点和显著的进步。
一、技术领域
本实用新型涉及一种空气净化设备，具体是一种卫生间用的空气净化装置。本实用新型公开了一种卫生间用的空气净化装置，包括净化箱、螺旋隔板和清新剂箱,所述净化箱内设有螺旋隔板，螺旋隔板与净化箱内侧壁构成螺旋腔室，净化箱前端侧壁中间位置设有进气口，进气口与第一风机连接，螺旋腔室内腔由内到外依次设有初效滤网、活性炭过滤板、负离子发生装置、HEPA滤网和紫外线杀菌设备，所述净化箱内腔下部设有清新剂箱，清新剂箱内腔左下部设有水泵，水泵与水管连接，水管上设有喷头，净化箱右侧壁设有出气口，出气口处安装有第三风机，本实用新型设有螺旋腔室，螺旋腔室的设计有利于充分利用空间，减小了设备体积，并且螺旋腔室内设有各种净化装置，能充分对空气进行净化，设有清新剂箱，清新剂能对空气进一步净化。
二、背景技术
随着人们生活水平的不断提高，人们对健康的关注度越来越高。空气净化是指针对室内的各种环境问题提供杀菌消毒、降尘除霾、祛除有害装修残留以及异味等整体解决方案，提高改善生活、办公条件，增进身心健康。
卫生间是一个容易有异味的地点，尤其是一些公共场所的卫生间，其异味更重，很容易引起人的反感以及不适感，现有的卫生间都是通过在顶部安装抽风机来达到抽出异味的目的，但是抽风机效果较差，很难以完全起到除异味的效果。
三、实用新型内容
本实用新型的目的在于提供一种卫生间用的空气净化装置，以解决上述背景技术中提出的问题。为实现上述目的，本实用新型提供如下技术方案：
一种卫生间用的空气净化装置，包括净化箱、螺旋隔板和清新剂箱,净化箱内设有螺旋隔板，螺旋隔板与净化箱内侧壁构成螺旋腔室，净化箱前端侧壁中间位置设有进气口，进气口与第一风机连接，螺旋腔室内腔由内到外依次设有初效滤网、活性炭过滤板、负离子发生装置、HEPA滤网和紫外线杀菌设备，紫外线杀菌设备下方设有安装板，安装板下部安装有第二风机，所述净化箱内腔下部设有清新剂箱，清新剂箱内腔左下部设有水泵，水泵与水管连接，水管另一端固定于固定架内，固定架安装于清新剂箱顶部，水管上设有喷头，净化箱左侧壁设有出液口，净化箱右侧壁设有出气口，出气口处安装有第三风机。
作为本实用新型进一步的方案：所述所述净化箱底部设有支撑腿，支撑腿下部安装有滚轮，滚轮为自锁式滚轮。作为本实用新型进一步的方案：所述第一风机位于螺旋腔室内。作为本实用新型进一步的方案：所述安装板上设有通孔。作为本实用新型进一步的方案：所述清新剂箱右上部设有补液口。作为本实用新型进一步的方案：所述出液口上设有阀门。
与现有技术相比，本实用新型的有益效果是：本实用新型设有螺旋腔室，螺旋腔室的设计有利于充分利用空间，减小了设备体积，并且螺旋腔室内设有各种净化装置，能充分对空气进行净化，设有清新剂箱，清新剂能对空气进一步净化。
四、附图说明

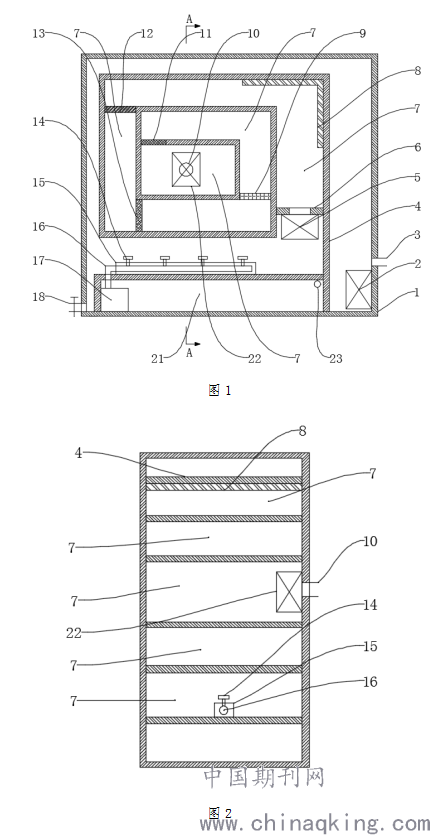

图1为卫生间用的空气净化装置第一实施例的结构示意图。图2为图1中的A面剖视图。图3为卫生间用的空气净化装置第二实施例的结构示意图。图中：1-净化箱、2-第三风机、3-出气口、4-螺旋隔板、5-第二风机、6-安装板、7-螺旋腔室、8-紫外线杀菌设备、9-活性炭过滤板、10-进气口、11-初效滤网、12-HEPA滤网、13-负离子发生装置、14-喷头、15-固定架、16-水管、17-水泵、18-出液口、19-支撑腿、20-滚轮、21-清新剂箱、22-第一风机、23-补液口。
五、具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例1：
请参阅图1～2，本实用新型实施例中，一种卫生间用的空气净化装置，包括净化箱1、螺旋隔板7和清新剂箱21,净化箱1内设有螺旋隔板4，螺旋隔板4与净化箱1内侧壁构成螺旋腔室7，螺旋腔室7的设置充分利用了空间，净化箱1前端侧壁中间位置设有进气口10，进气口10与第一风机22连接，第一风机22位于螺旋腔室7内，螺旋腔室7内腔由内到外依次设有初效滤网11、活性炭过滤板9、负离子发生装置13、HEPA滤网12和紫外线杀菌设备8，初效滤网11、活性炭过滤板9、负离子发生装置13、HEPA滤网12和紫外线杀菌设备8能充分高效地净化空气，紫外线杀菌设备8下方设有安装板6，安装板6上设有通孔，安装板6下部安装有第二风机5，所述净化箱1内腔下部设有清新剂箱21，清新剂箱21右上部设有补液口23，清新剂箱21内腔左下部设有水泵17，水泵17与水管16连接，水管16另一端固定于固定架15内，固定架15安装于清新剂箱21顶部，水管16上设有喷头14，清新剂箱21内的清新剂在水泵17作用下，进入水管16内后由喷头14喷出，对空气进一步净化，净化箱1左侧壁设有出液口18，出液口18上设有阀门，净化箱1右侧壁设有出气口3，出气口3处安装有第三风机2。
实施例2：
请参阅图1，本实用新型实施例与实施例1的区别在于，所述净化箱1底部设有支撑腿19，支撑腿19下部安装有滚轮20，滚轮20为自锁式滚轮。
本实用新型的工作原理是：本实用新型在使用时，第一风机22工作，被污染空气由进气口10进入到螺旋腔室7内，然后第二风机5工作，被污染空气依次通过初效滤网11、活性炭过滤板9、负离子发生装置13、HEPA滤网12和紫外线杀菌设备8，被污染空气经初效滤网11、活性炭过滤板9、负离子发生装置13、HEPA滤网12和紫外线杀菌设备8充分高效净化后，由隔板6上的通孔进入到清新剂箱21上方空间，清新剂箱21内的清新剂在水泵17作用下，进入水管16后由喷头14喷出，对空气进一步净化，多余的清新剂由出液口18流到外部，净化后的空气在第三风机2作用下，由出气口3排出。
