桩基托梁挡土墙的发展及其在某深回填区的应用

发表时间：2021/6/9 来源：《基层建设》2021年第6期作者：王苑蒋先平

[导读] 摘要：通过对新型挡墙的了解，对桩基托梁挡墙进行简要阐述，以某工程项目中的典型剖面为例，阐述桩基托梁挡墙在深回填区的应用。

        中国有色金属长沙勘察设计研究院有限公司湖南长沙 410000
        摘要：通过对新型挡墙的了解，对桩基托梁挡墙进行简要阐述，以某工程项目中的典型剖面为例，阐述桩基托梁挡墙在深回填区的应用。通过对比发现，托梁厚度、桩直径、桩间距和桩长的改变都会对上部挡墙的水平产生影响，但影响程度不大。桩身剪力随着桩身加长，剪力值增大得越来越快，但桩长超出一定范围也会对剪力产生影响，桩长也并非越长越好。
        关键词：桩基托梁挡土墙；深回填区
        一、桩基托梁挡土墙发展背景
        桩基托梁挡土墙作为新型挡土墙，越来越广泛的运用于工程实践，过去的支挡结构，更多是依靠强身自重平衡土压力和滑坡下滑力，现在已经有了新型的支护结构，如：卸荷板式挡土墙、桩板式挡土墙、槽型挡土墙。

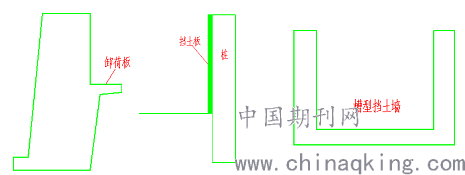

           图一：卸荷板式挡墙             图二：桩板式挡土墙              图三：槽型挡土墙
        二、桩基托梁挡土墙发展现状
        现代经济发展飞速，新型支挡结构大量应用于高速铁路、公路等的建设，桩基托梁挡土墙应运而生，其主要应用于覆盖层较厚、稳定性较差的陡坡，在基岩埋深较深、山区或者基础持力层不满足地基承载力要求的地区，桩基托梁挡土墙为一种常用支护形式应用于以上情况的工程实践。桩基托梁挡土墙上部为衡重式、扶壁式、重力式挡墙形式，中部设置托梁，下部为桩，目前主要的结构类型见下图：

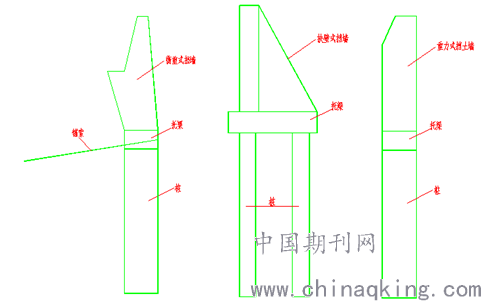

                   图一：锚索桩基托梁挡墙      图二：双排桩基托梁挡墙        图三：桩基托梁挡墙
        三、桩基托梁挡土墙在深回填区的应用（以典型剖面为例）
        以下为某工程实践中的典型剖面，存在坡度较陡、跨度大，回填土深等特点，回填区最深达10米。

图三：该典型剖面强夯范围示意

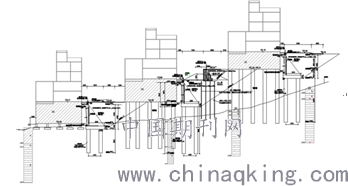

图四：该典型剖面支护示意

        图五：典型剖面中某切面支护详图
        简要说明：该设计采用桩基托梁扶壁式挡墙，基础桩为双排桩。
        四、施工顺序
        ①对回填土区域分区进行强夯以增加回填土层抗剪强度，强夯后进行检测，要求C值不小于14kPa，φ值不小于18°；②土方开挖至桩顶标高；③支护桩施工；④按临时坡比开挖墙后土层；⑤扶壁式挡墙及托梁施工。
        五、总结
        本工程运用理正岩土7.0桩基托梁模块进行计算，设计之前，对原始地形剖面进行整体计算，以避免支护完成后土体沿原结构面滑动的风险，经过对几个剖面的计算对比，相比之前的扶壁式挡墙与桩的地基承载力分开计算，利用桩基托梁模块支护桩的配筋相对更高，而托梁厚度但在桩基托梁模块中采用支护桩和抗滑桩模块对比，抗滑桩模块支护桩配筋参数更高，抗滑桩模块在考虑桩基提高承载力的同时考虑桩的抗滑作用。通过对比发现，托梁厚度、桩直径、桩间距和桩长的改变都会对上部挡墙的水平产生影响，但影响程度不大。桩身剪力随着桩身加长，剪力值增大得越来越快，但桩长超出一定范围也会对剪力产生影响，桩长也并非越长越好。
        参考文献：
        [1]陈桂兵.桩基托梁挡土墙工程应用于优化设计[硕士学位论文].四川.西南交通大学.2010.
        [2]胡雪桩基托梁挡土墙设计理论研究[硕士学位论文].北京.中国地质大学.2002.
        [3]赖紫辉.桩基托梁挡土墙托梁受力分析.路基工程，2008，（06）：48~49.
