舷外有源诱饵技术探讨

发表时间:2021/6/9   来源:《科学与技术》2021年第29卷第5期   作者:陈祥辉
[导读] 介绍了国外海军研制开发的各种舷外有源诱饵系统,其中包括美国
        陈祥辉
        中国船舶集团有限公司第七一○研究所,湖北 宜昌 443003
        摘  要:介绍了国外海军研制开发的各种舷外有源诱饵系统,其中包括美国、意大利、丹麦、英国、法国、德国等国家的新型装备和系统。
        关键词:舷外有源诱饵;反舰导弹;探讨

0 引 言
        舷外有源诱饵是水面舰艇对抗反舰导弹的一种非常有效的手段,是当前海上电子战装备技术发展的另一个热点。利用舷外有源诱饵进行舰艇自卫反导,就相当于将舰载干扰机移到舰外去使用,会给舰艇平台带来诸多益处。舷外有源诱饵现在有多种类型,如海上漂浮、舰艇拖曳、伞降、空中飞行和空中悬停等。以下介绍一下国外海军比较看好的一些装备和系统。

1 美 国
        美国海军非常看好的当属美国和澳大利亚联合研制的“纳尔卡” (Nulka) 火箭发射悬停式雷达有源诱饵。

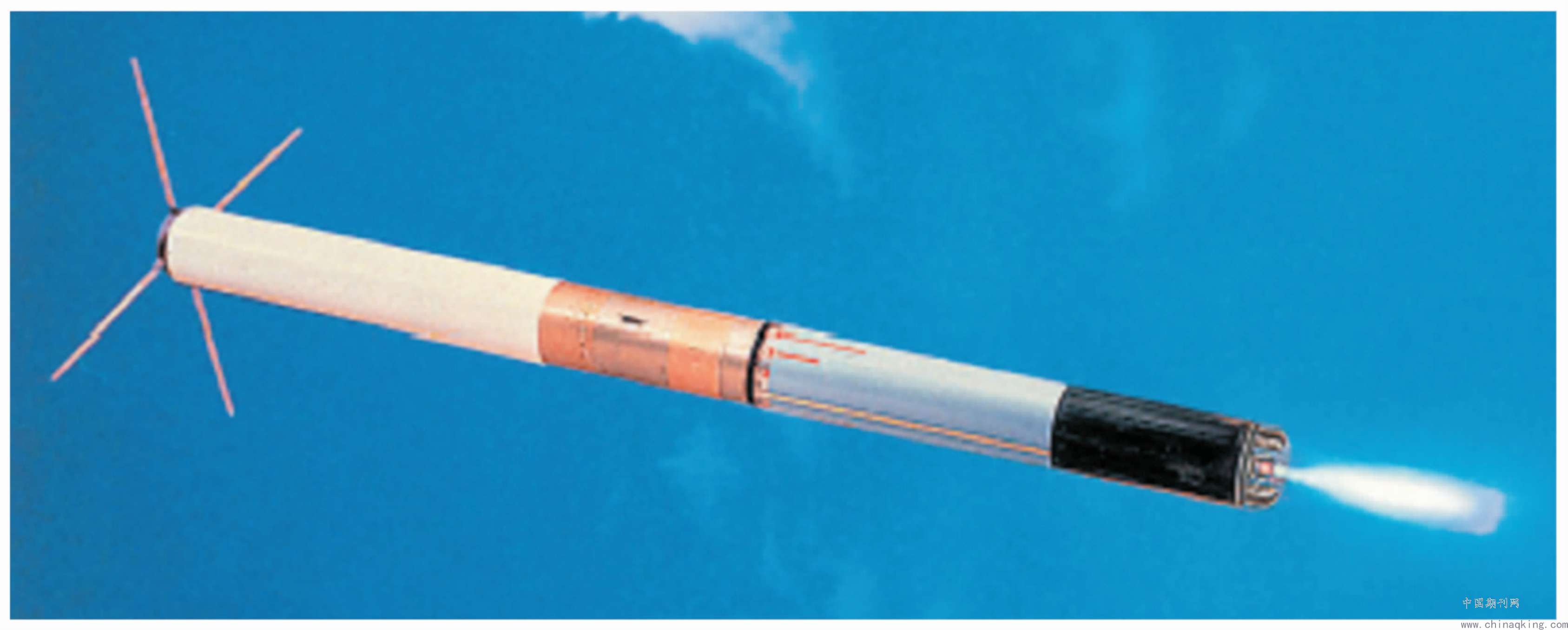

        图1 “纳尔卡” (Nulka) 有源诱饵
        “纳尔卡” 诱饵弹由悬停飞行器及其有效载荷两部分组成。诱饵弹弹体形似圆柱状长筒,直径150毫米,长为2083毫米,重量50千克,上方设有由4个翼片组成的旋翼,旋翼由马达驱动。旋翼的作用是使弹体转动,以保证诱饵天线指向威胁方向。诱饵的有效载荷是一个重132千克的I/J波段的转发式干扰机,它位于旋翼及其驱动控制系统的下方,可通过放大转发来自导弹寻的器的雷达信号以引诱来袭导弹。干扰机采用宽扇区覆盖天线,使得单个诱饵能够对付多个导弹威胁。
        有效载荷的下面一段装有飞行控制器、大气数据装置和2个双轴陀螺。弹体的底部是固体燃料发动机和推力矢量控制器。“纳尔卡” 诱饵可以在强浪(5级海情) 和狂风的恶劣条件发射使用。它近乎垂直发射,飞离舰艇后自主工作,在空中悬停时间不少于55秒。诱饵的工作过程归纳为:
        (1) 第一步,舰载电子支援措施(ESM) 或舰载作战系统提供威胁告警及目标参数;(2) 第二步,“纳尔卡” 火控处理机确定优先目标,并计算诱饵弹的最佳发射时间和弹道;(3) 第三步,发射装置专用处理机对诱饵飞行控制器进行飞行编程;(4) 第四步,“纳尔卡” 由发射装置(MK-53) 发射;(5) 最后,诱饵弹在固体火箭发动机的推进下按预定弹道飞行至预定位置并按预定姿态悬停,实施干扰。
        美国和澳大利亚联合开发“纳尔卡” 诱饵的工作起步于1986年,1997年“纳尔卡” 开始小批量生产, 并且在1999年正式装备美、澳两国海军的水面舰艇。截至到2010年, “纳尔卡” 诱饵弹的产量已超过1000枚,装备舰艇140多艘,而且不久的将来会超过180余艘。主要有美海军的“阿利·伯克” 级驱逐舰、“提康德罗加” 级巡洋舰、“佩里” 级护卫舰、“圣· 安东尼奥” 级船坞登陆舰;澳大利亚海军的“阿德莱德” 级护卫舰和“安扎克” 级护卫舰等;加拿大的“易洛魁” 级驱逐舰。在美国海军舰艇上, “纳尔卡” 诱饵与舰载AN/SLQ-32(V)电子战系统配合使用,其发射装置MK-53是MK-36箔条/红外诱饵发射系统的改型。
        如今,“纳尔卡” 诱饵仍在发展之中,主要改进集中在诱饵弹有效载荷和发射方式上。据悉,新载荷将是一种采用固态有源收/发阵列的增强型有效载荷。新的发射方式包括一种称之为“可扩展发射系统” (ELS),它是一个适配器,安装在MK-41和MK-57垂直导弹发射系统(VLS) 的传感器内,可将4枚“纳尔卡”诱饵弹加在每个垂直导弹系统的传感器上,使得“纳尔卡” 诱饵弹的装载比目前在甲板上的发射方式要隐秘的多,有利于新一代隐形舰艇的使用。美国海军正在考虑把新型“纳尔卡” 诱饵与SEWIP Block3相关系统进行整合。

2 意大利
        为防御现代雷达和红外自导导弹的攻击,意大利的Oto Melara公司研发了SCLAR-H或Oto Melara诱饵发射系统(ODLS)。该系统是一种远程控制的20管箔条/诱饵发射系统,适合发射不同类型的多功能干扰弹。SCLAR-H与Elettronica公司的NELTIS电子战集成系统配套使用。NELTIS电子战集成系统结合了SEAL系列的电子战支援措施(ESM)分系统和Elettronica公司的NETTUNO-4100系列电子对抗(ECM)分系统。ESM分系统具有电子截收(ELINT)能力,对已知威胁/信号发射器进行自动报警和识别,对未知的跟踪目标和连续波(CW)发射器进行自动报警。

3 丹麦
        丹麦的Terma公司研制了130 mm软杀伤武器系统(SKWS)。该系统是一个诱饵发射系统,能够发射现有的所有130 mm诱饵弹,即“海蚊”(SeaGnat)诱饵弹。系统基于2座DL-6T发射装置(小型船只)或者2座DL-12T发射装置(大型战舰),左右舷各安装一座。系统可进行扩展,扩展后,最高可控制船两侧各24个发射管。

4 英 国
        英国的Chemring公司正在推广其创新型、训练性强的12管CENTURION海军诱饵发射装置。该装置能够发射口径达130mm的诱饵弹,具有独一无二的干扰弹定向布放能力,能够对远程转移干扰弹、近距离诱惑干扰弹和有源干扰弹进行定向布放。该发射装置的另外一个独特之处在于其旋转基座可作为干扰弹的垂直储存装置,最大程度地减小了发射力和旋转力。整个装置由一个保护套罩着,能够降低雷达反射截面积(RCS)。作战时,基座和保护套独立旋转至所需的方位角,发射管向下压至所需的发射仰角,整个过程3 s内即可完成。使用CENTURION可优化主被动诱饵的性能,但要与Chemring公司研发的最新的先进可变射程干扰弹一起使用。这些干扰弹包括红外(IR)、无线电频率(RF)和烟幕多负载诱惑诱饵以及高性能转移干扰弹。

5 法 国
        法国的萨基姆(SAGEM)国防与安全部制造了新一代“达盖”(Dagaie)系统。该系统使用无线电频率和红外诱饵、有源舷外诱饵、反鱼雷诱饵以及近/中/远程激光干扰机。新一代“达盖”(Dagaie)系统是一种自卫型电子战系统,有2种型号:1)单发射装置,适用于1 000 t以下舰船;2)双发射装置,适用于1 000 t以上舰船。这些发射装置目前在欧亚多国海军中使用,如法国和新加坡。新一代“达盖”(Dagaie)系统具有设定多种反导战术的功能,如质心诱惑(使用干扰机),迷惑冲淡或转移。其发射管与计算机直接相连,能够选择最佳干扰战术。

6 德 国
        德国的Rheinmetall Defense研发了多弹药软杀伤系统(MASS,Multi Ammunition Softkill System)。该系统代表了新一代海军防御系统,能够对抗各种先进的传感器制导导弹,保护舰船。小型、轻型MASS发射装置已装备在阿联酋的Baynunah级导弹轻型护卫舰上,是电子战包的一部分。完整的电子战包还包括萨伯公司生产的NLWS-310激光告警系统、Elettronica公司生产的SLR-736E电子战支援雷达包和雷声公司的电子战支援通信包。MASS最多可同时发射32发自旋稳定全光谱射弹,涵盖可见光、红外、无线电频和激光波段。在加拿大FELEX护卫舰现代化项目的资助下,对12艘“哈利法克斯”(Halifax)级护卫舰进行了升级,装备了MASS系统。系统可以集成到海军任何C2系统上,也可以独立模式工作。秘鲁海军也选择使用MASS装备了2条LUPO型护卫舰。Rheinmetall Defense签订的合同还包括装备剩余2艘“哈利法克斯”(Halifax)级护卫舰的选项。

7其它国家
近些年来,许多国家的海军为了加强自身海军舰艇在一些高危险海域的力量和生存能力,纷纷采取不同手段和措施来加强海军舰艇的自卫能力。其中一种重要途径就是通过引进新一代的软杀伤武器系统,用来确保自身舰艇能够对抗新一代导弹的威胁。例如,挪威皇家海军用DL-12T诱饵发射系统装备“Fritjof Nansen”型护卫舰。荷兰皇家海军用THALES SABRE ECM系统装备“De Zeven Provincien”型护卫舰,同时增加了四座洛克希德马丁公司制造的Mk36 SRBOC诱饵弹发射器。

8 结束语
        不断更新的反舰导弹能够忽略箔条诱饵的干扰效果,要想击败或者破坏这样的威胁需要有一个反应速度更快、适应性更强的诱饵系统,目前一些国家也在研制和开发更先进的软杀伤武器系统以对抗这种新的威胁;如Rafael公司开发的WIZARD角反射器系统。这种新系统可以转移或者减少雷达导引反舰导弹辨别箔条的能力,WIZARD能够相对长时间的滞空箔条云,能够防止远距离遭遇潜在危险的情形,能够不被舰船系统跟踪。
        先进的软杀伤武器系统种类繁多,为舰船防御致命反舰导弹威胁筑起了最后一道防线。然而,新型的反舰导弹系统能用新的手段与软杀伤抗衡,使其失去效力。因此需要一种快速反应自适应箔条/诱饵系统来对抗新型的反舰导弹威胁。欧洲各国生产商们积极研发,以满足新的需求。
